3.
Технические характеристики
и условия эксплуатации
Параметр
Модель
BCD-12V / 24V BCD-12V1 / 24V1 BCD-12V2 / 24V2
Рабочая жидкость Дизельное топливо
Напряжение питания, В
12 (модели BCD-12xx); 24 (модели BCD-24xx)
Мощность, Вт
150 (модели BCD-12xx); 175 (модели BCD-24xx)
Номинальный ток, А 6,5
Частота вращения двигателя, об/мин 3500
Частота холостого хода, об/мин 4500
Максимальный напор, м 10
Максимальная производительность, л/мин 40
Максимальная высота всасывания, м 5
Температура рабочей жидкости, °C -10 … +30
Температура окружающей среды, °C -10 … +40
Степень защиты IP55
Класс изоляции E
Длина соединительных проводов, м 2
Режим работы циклический
Вес, кг 3,6 7,5 9,3
4.
Описание устройства

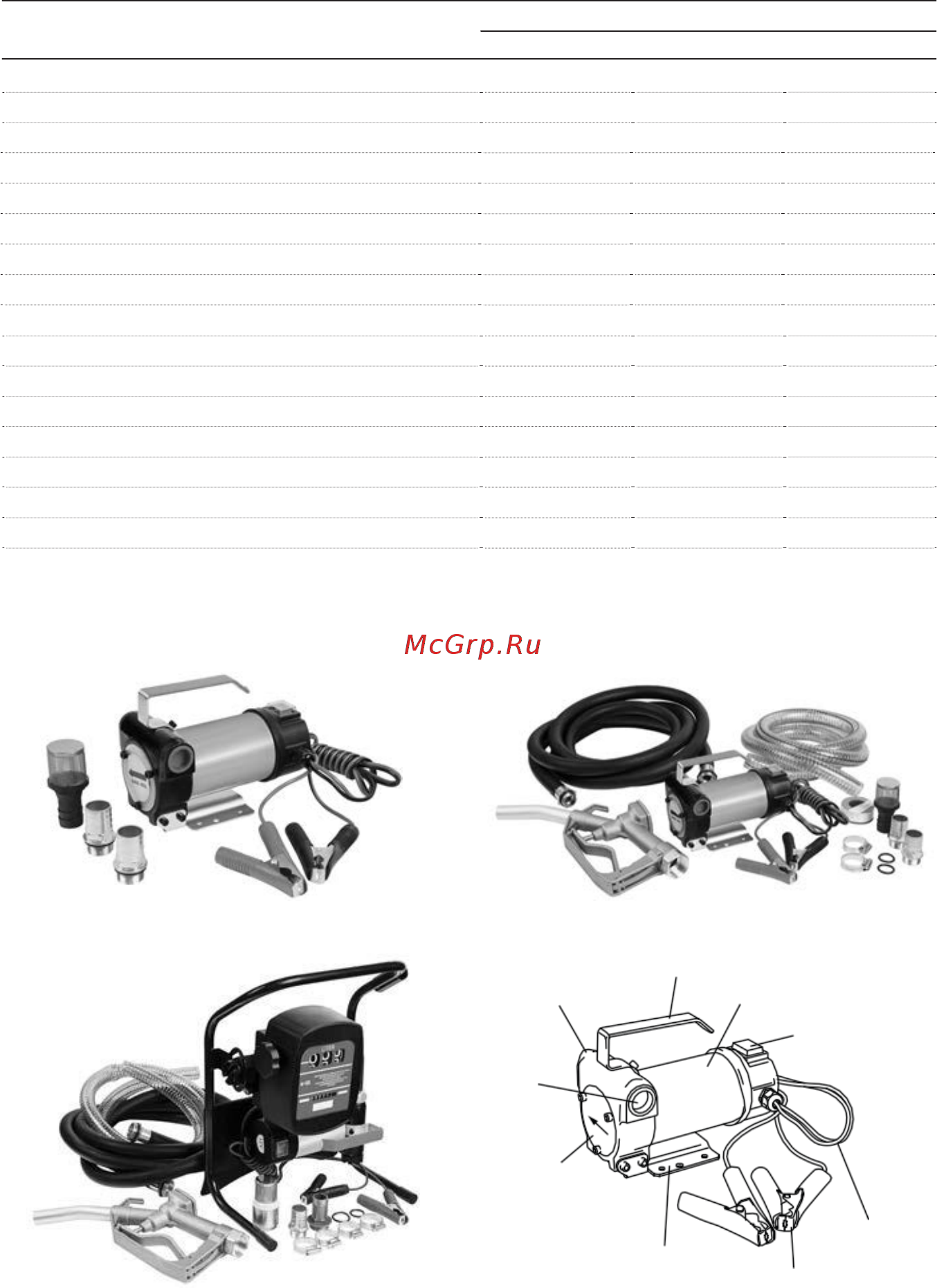

Рис. 1 Рис. 2
Выходное
отверстие
Входное
отверстие
Ручка для переноса
Корпус электродвигателя
Выключатель
Указатель
направления
протекания
рабочей жидкости
Монтажая
опора
Соединительные
провода
Зажимы
Рис. 3 Рис. 4
4
Руководство по монтажу и эксплуатации. Насосы для дизельного топлива серии BCD
