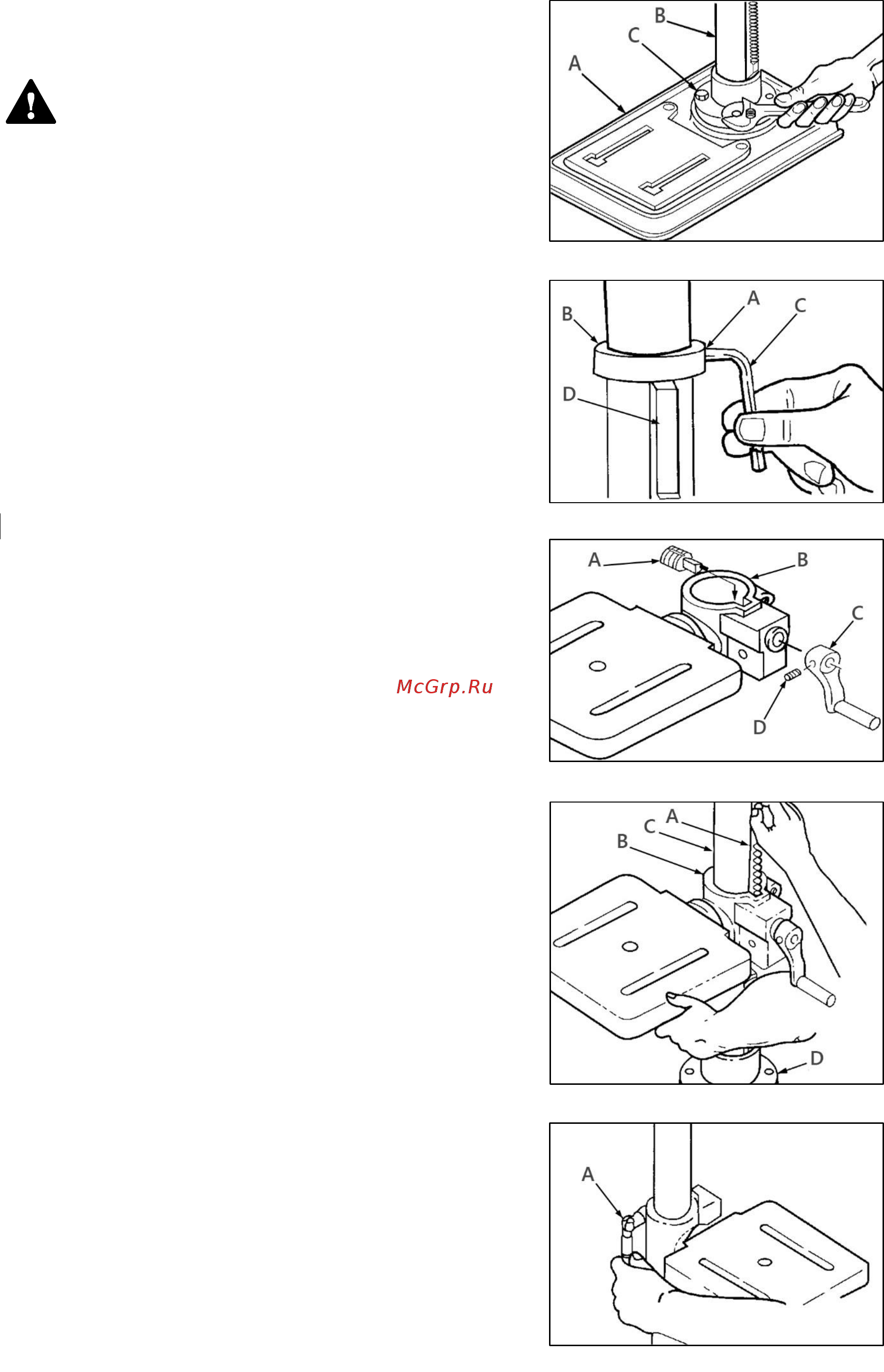

3. СБОРКА СТАНКА

3.1 Распаковка и очистка

В целях безопасности не подключайте станок

к источнику питания до полного окончания его

монтажа.

Откройте упаковку, извлеките все комплектующие узлы и

детали. Удалите защитную смазку с поверхности стола и

всех неокрашенных деталей. Для ее снятия используйте

мягкую ткань, смоченную керосином (не применяйте для

этой цели ацетон или разбавитель лака). После очистки

покройте поверхность стола воском. Излишки воска

удалите для предотвращения его попадания на заготовки.

3.2 Сборка станка

Расположите колонну в сборе на основании (А) (рис. 2),

выровняйте отверстия во фланце (С) с отверстиями в осно-

вании. Вставьте болт в каждое отверстие фланца (С)

и основания и затяните подходящим гаечным ключом.

Ослабьте установочный винт (А) (рис. 3) на зажимном

кольце (В) при помощи шестигранного ключа 3 мм (С),

снимите кольцо и зубчатую рейку (D) с колонны.

Вставьте вал червячной передачи (А) (рис. 4) в кронштейн

(В) стола в отверстие до упора. Рукоятка (С) закрепите

с помощью установочного винта (D).

Установите зубчатую рейку (D) так, чтобы ее длинный

гладкий конец смотрел вверх (рис. 3), в таком положении

вставьте ее в паз кронштейна (B) стола (рис. 5). Соедините

зубчатую рейку (А) с шестерней, расположенной внутри

паза, в зацеп. Удерживая зубчатую рейку (А) и кронштейн

(В) стола вместе, опускайте их вниз по колонне (С), пока

они не упрутся во фланец (D) колонны.

Установите зажимное кольцо (В) (рис. 3), затяните устано-

вочный винт (А) при помощи шестигранного ключа 3 мм

(C), чтобы зубчатая рейка (D) могла перемещаться при

повороте стола влево или вправо вокруг колонны, кольцо

должно сидеть на зубчатой рейке свободно, перпенди-

кулярно колонне. Затяните установочный винт так, чтобы

только удерживать кольцо на месте, иначе деталь может

сломаться из-за высокого давления.

Установите рукоятку фиксации рабочего стола (А) (рис. 6).

Для перемещения стола вверх – ослабьте рукоятку и вра-

щайте вал червячной передачи по часовой стрелке при

помощи рукоятки перемещения стола, для перемещения

стола вниз – против часовой стрелки. После настройки

нужного положения затяните рукоятку-фиксатор (А).

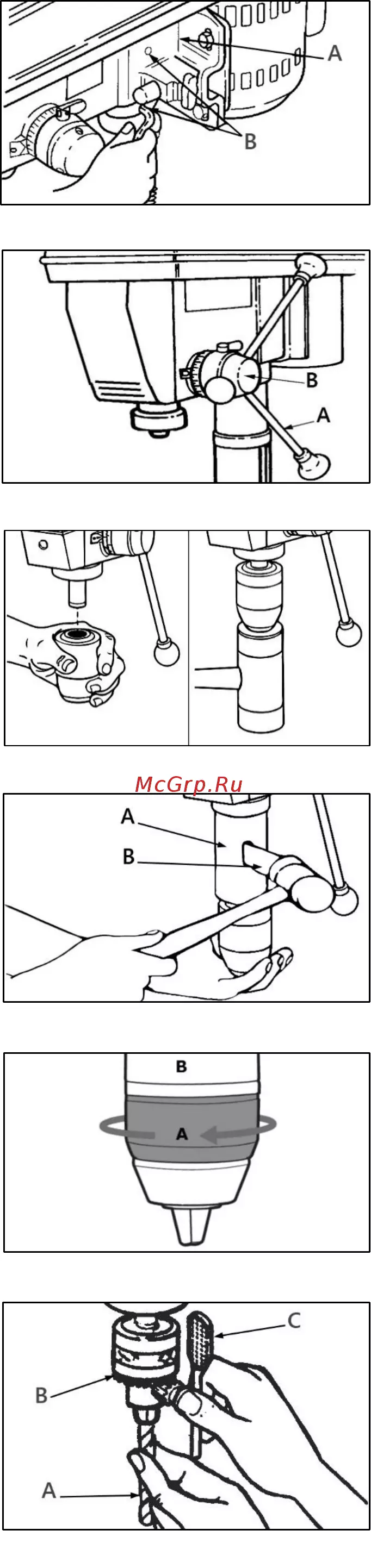

Рисунок 2.

Рисунок 3.

Рисунок 4.

Рисунок 5.

Рисунок 6.
