4.3.5 Перестановка средних опорных
деталей

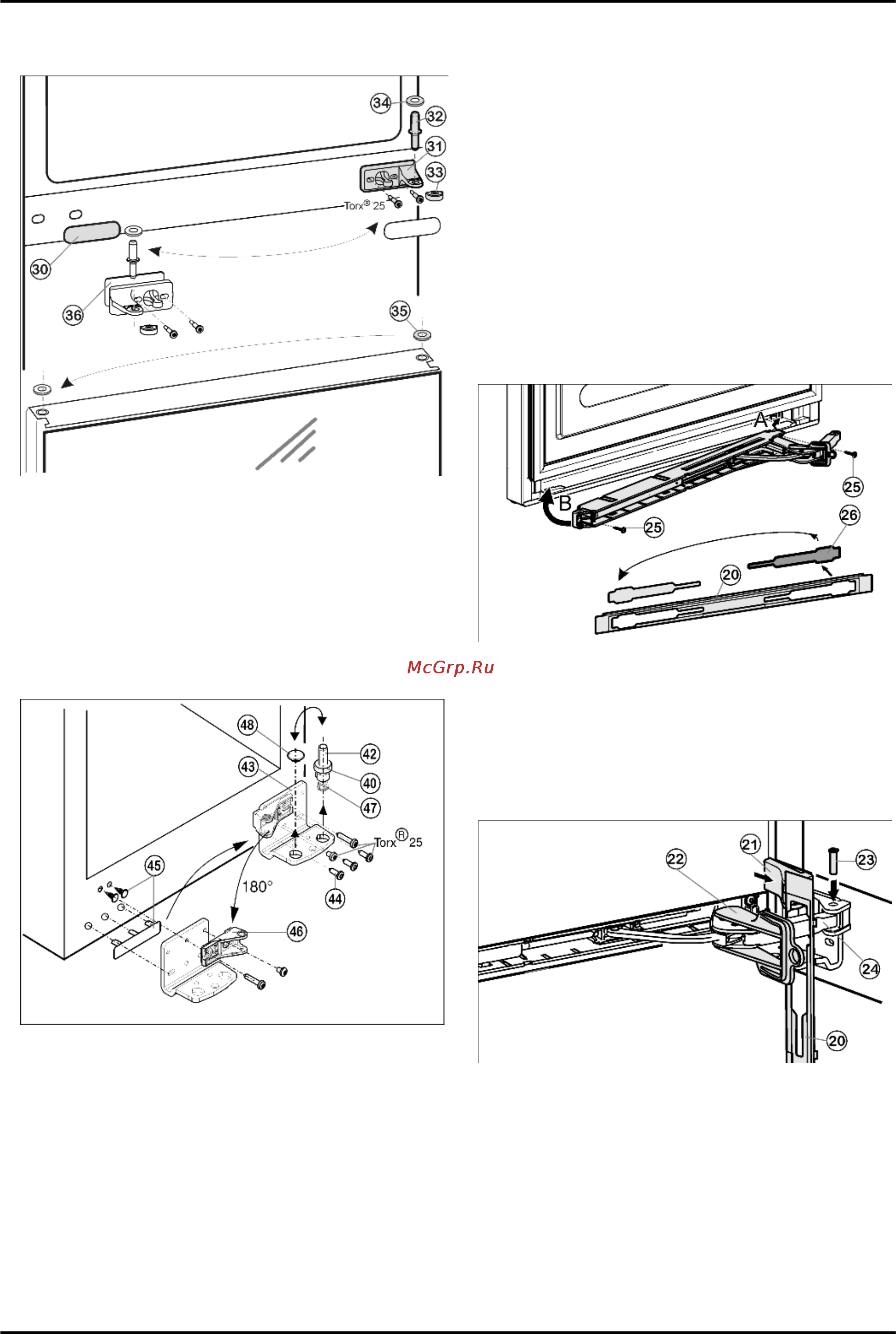

Fig. 11
u
Осторожно снимите накладку
Fig. 11 (30)
.
u
Прикрутите средний опорный кронштейн
Fig. 11 (31)
с
подкладкой
Fig. 11 (36)
с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 11 (30)
, повернув на 180°, на
стороне, где теперь будет ручка.
u
Переустановите шайбу
Fig. 11 (35)
на двери.
4.3.6 Переустановите нижние опорные
детали
Fig. 12
u
Извлеките опорный винт
Fig. 12 (42)
в комплекте с
шайбой
Fig. 12 (40)
и регулируемой опорой
Fig. 12 (47)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 12 (48)
.
u
Открутите
Fig. 12 (43)
опорный кронштейн
Fig. 12 (44)
.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку и заглушки со стороны ручки
Fig. 12 (45)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 12 (43)
на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u
Открутите опорную деталь
Fig. 12 (46)
и снова прикру-
тите внутри с поворотом на 180°, завинтив длинные
винты в удлиненные отверстия!
u
Переставьте пробку
Fig. 12 (48)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 12 (42)
с шайбой и
регулируемой опорой. При этом фиксатор должен быть
направлен назад.
4.3.7 Монтаж нижней двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 12 (42)
.
u
Закройте дверцу.
u
Снова наденьте пластмассовый колпачок
Fig. 11 (33)
на
средний опорный кронштейн
Fig. 11 (31)
.
u
Вставьте средний опорный палец
Fig. 11 (32)
на новой
стороне шарнира через средний опорный кронштейн
Fig. 11 (31)
в нижнюю дверцу.
u
Установите шайбу
Fig. 11 (34)
на средний опорный
палец
Fig. 11 (32)
.
4.3.8 Монтаж нижнего амортизатора закры-
вания двери
Fig. 13
u
Освободите крышку
Fig. 13 (26)
из накладки
Fig. 13 (20)
и снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите (2 шт. Torx® 15)
Fig. 13 (25)
узел амортиза-
тора закрывания дверцы.
Fig. 14
u
Навесьте накладку
Fig. 14 (20)
на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u
Притянитеамортизационную скобу
Fig. 14 (24)
к опорной
детали и сверху вставьте палец
Fig. 14 (23)
таким
образом, чтобы квадратная головка сидела в углу-
блении.
u
Установите и защелкните крышку
Fig. 14 (21)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
