Fig. 12
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 12 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 12 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните
опорный кронштейн
Fig. 11 (23)
снизу и
снимите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 11 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 11 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 11 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 11 (60)
.
u
Введите кабель в направляющую.
u
Зафиксируйте крышку
Fig. 11 (63)
на дверце.
4.3.9 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 7 (41)
, закройте дверцу и установите верхний
опорный кронштейн
Fig. 6 (23)
так, чтобы он защел-
кнулся в верхней стороне устройства.
u
Закрутите опорный кронштейн
Fig. 6 (23)
(с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 6 (20)
и крышку
Fig. 6 (21)
.
u
Снова установите разъём
Fig. 4 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 4 (10)
.
u
Установите крышку
Fig. 5 (6)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 5 (11)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
4.3.10 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 8 (55)
и среднем опорном кронштейне
Fig. 7 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 8 (55)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку

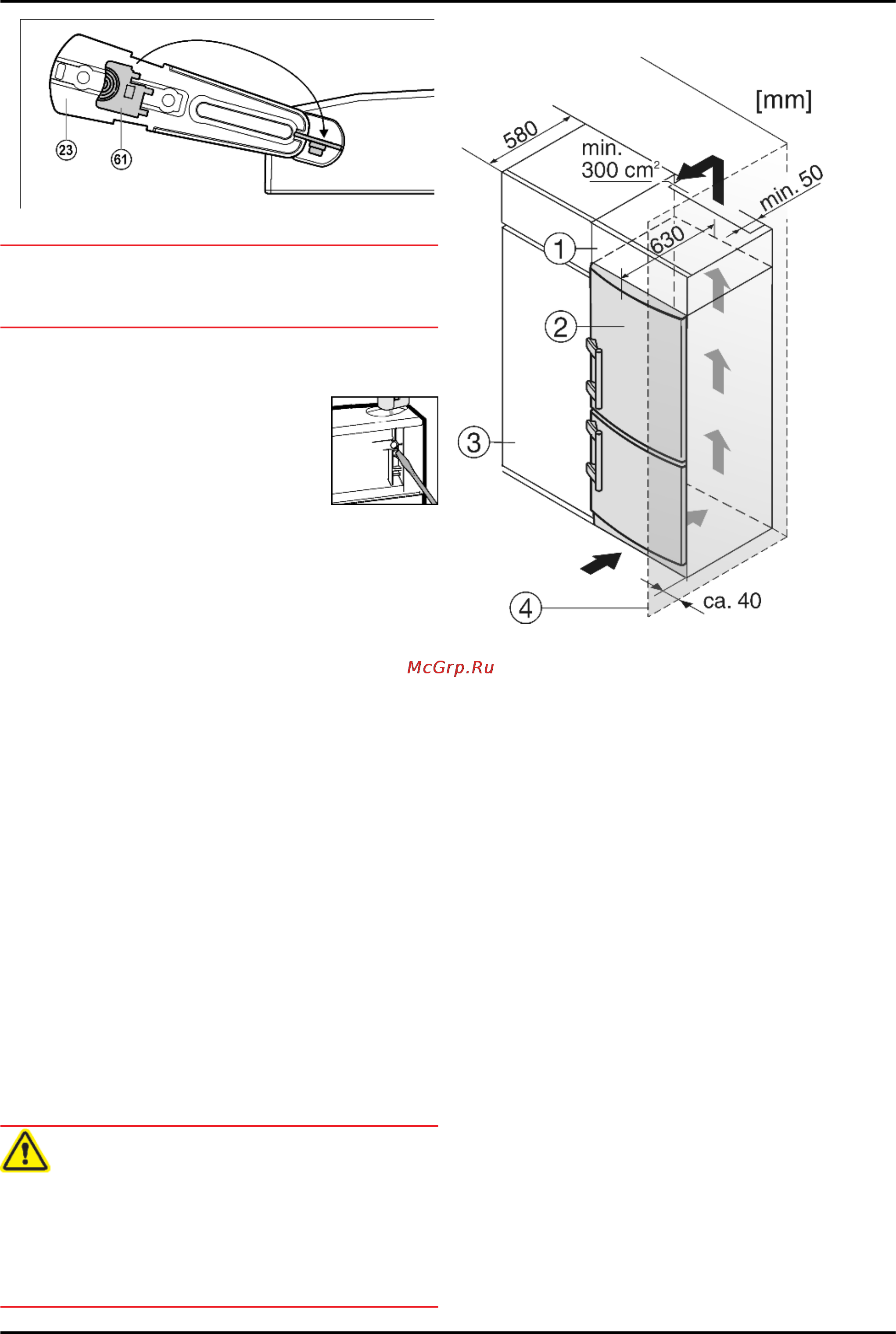

Fig. 13
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 13 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 13 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Fig. 13 (3)
.
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 13 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
