Инструкция по эксплуатации

- 1 -6

Подсоединение источника питания

Подсоедините электрокабель к однофазной сети электропитания 220 В с выключателем.

Напряжение 380 В запрещено использовать, так как оно может серьезно повредить аппарат и

иметь серьезные последствия для оператора.

При подключении сварочного аппарата к электрической сети переменного тока напряжением

220 В и частотой 50 Гц необходимо обеспечить защиту розетки для подключения

автоматическим выключателем или плавкой вставкой с током срабатывания равным 25 А.

Внимание: Для подключения аппарата используйте розетку с заземлением.

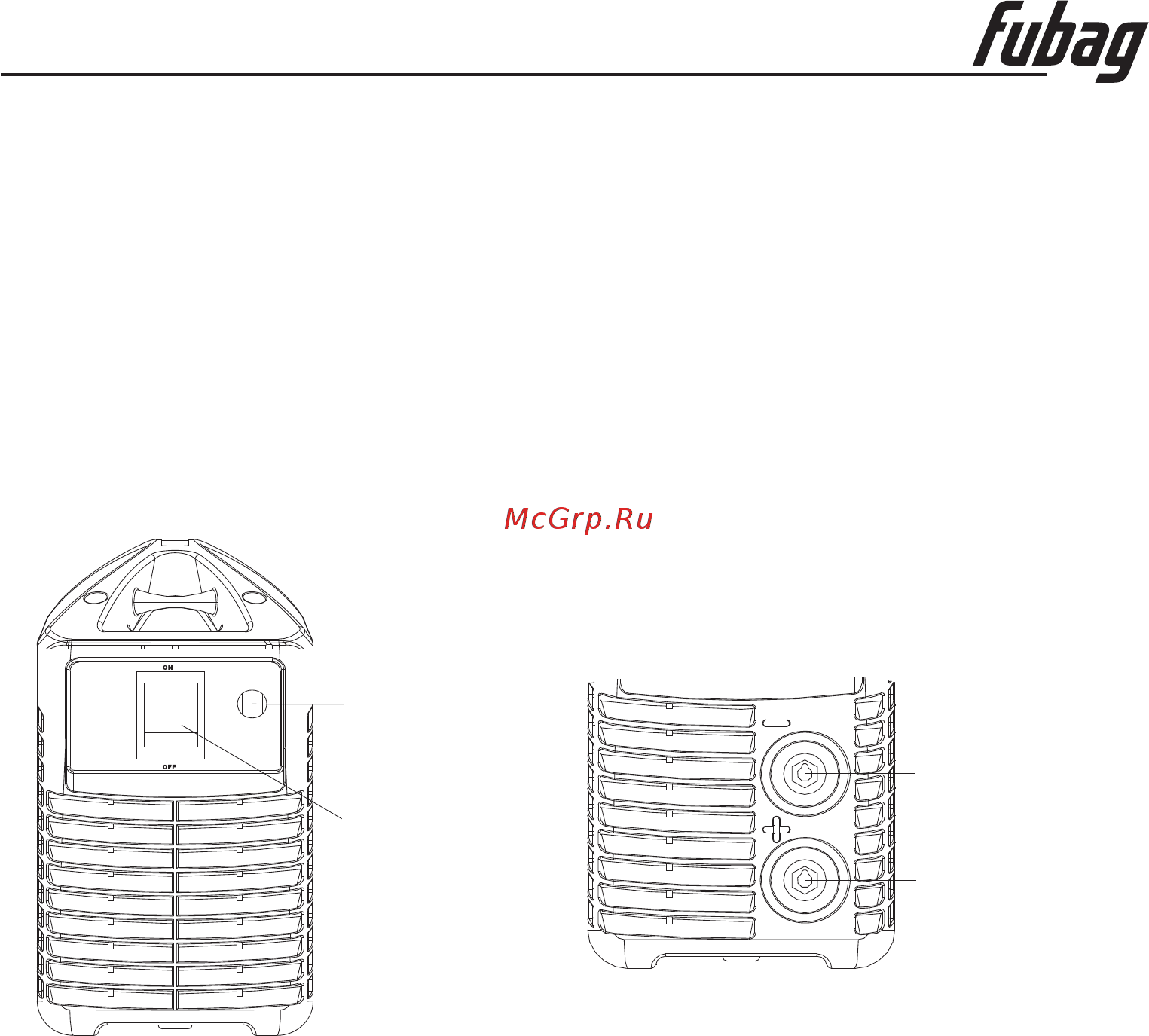

Выключатель

питания

Вход

кабеля

питания

Подключение

кабеля электро-

додержателя

Подключение

кабеля зажима

заземления

Подключение кабелей электрододержателя и зажима заземления.

а) Подсоединение сварочного кабеля

Подсоедините байонетный разъем сварочного кабеля к выходному соединению на

передней панели с маркировкой «+» и поверните по часовой стрелке. Электрододержатель

используется для зажима электрода.

b) Подсоединение кабеля заземления

Подсоедините байонетный разъем кабеля заземления к выходному разъему на передней

панели и поверните по часовой стрелке. Зажим заземления используется для подключения

свариваемого материала в цепь сварочного тока.

Не используйте вместо кабеля заземления, стальную пластину или другие

подобные материалы, которые являются плохими проводниками, для соединения

сварочного аппарата со свариваемым изделием.

Внимание:
