1. ОБЩИЕ УКАЗАНИЯ

1.1. Электрический лобзик модели "Корвет 87" (далее лобзик) предназначен для выпиливания декоративных элементов

из деревянных заготовок. Его также можно использовать для прямой, поперечной, наклонной и продольной распиловки.

. 1.2. Лобзик работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

1.3. Лобзик может эксплуатироваться в следующих условиях:

- температура окружающей среды

от 1 до 35 °С;

- относительная влажность воздуха до 80 % при температуре 25 °С.

1.4. Если лобзик внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не

распаковывайте и не включайте его в течение 8 часов. Лобзик должен прогреться до температуры окружающего воздуха. В

противном случае лобзик может выйти из

строя при включении из-за сконденсировавшейся влаги на деталях

электродвигателя.

1.5. Приобретая лобзик, проверьте его работоспособность, комплектность, наличие гарантийных талонов в руководстве

по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного срока, при наличии на

талонах даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

1.6. После продажи

лобзика претензии по некомплектности не принимаются.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры лобзика приведены в табл. 1.

Таблица 1

Наименование параметра Значение параметра

1. Номинальное напряжение питания, В 220 ± 22

2. Частота сети, Гц 50

3. Род тока переменный, однофазный

4. Номинальная потребляемая мощность, Вт 85

5. Частота вращения вала двигателя на холостом ходу, об/мин.: 1400

6. Максимальная толщина заготовки, мм 40

7. Расстояние от пильного полотна до корпуса лобзика (зев), мм 330

8. Размер рабочего стола, мм 305 х 190

9. Угол наклона рабочего стола, град. 0 - 45

10. Длина пильного полотна, мм 133

11. Ширина пильного полотна, мм 2,6

12. Толщина пильного полотна, мм 0,25

13. Габаритные размеры, мм 465 х 232 х 315

14. Масса, кг 7

2.2. По электробезопасности лобзик модели "КОРВЕТ 87" соответствует I классу защиты от поражения электрическим

током.

В связи постоянным совершенствованием технических характеристик моделей, оставляем за собой право

вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет прилагаться

отдельным листом к «Руководству»

3. КОМПЛЕКТНОСТЬ

3.1. В комплект поставки входит:

А. Лобзик 1 шт

Б. Ограждение пильного полотна 1 шт.

В. Винт с гайкой 1 компл.

Руководство по эксплуатации 1 шт.

Упаковка 1 шт.

Код для заказа 10287

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности при работе на лобзике

ПРЕДУПРЕЖДЕНИЕ: ДЛЯ ПРЕДОТВРАЩЕНИЯ ОШИБОК, КОТОРЫЕ МОГУТ СТАТЬ ПРИЧИНОЙ

СЕРЬЕЗНЫХ ТРАВМ, НЕ ВКЛЮЧАЙТЕ В РОЗЕТКУ ЛОБЗИК ДО ТЕХ ПОР, ПОКА НЕ ПРОЧТЕТЕ И НЕ

ПОЙМЕТЕ ИЗЛОЖЕННЫЕ НИЖЕ ПРАВИЛА.

4.1.1. Ознакомьтесь с Вашим лобзиком

Внимательно и до конца прочтите инструкцию по эксплуатации и все прилагаемые к лобзику указания по обеспечению

безопасности. Ознакомьтесь с областью применения лобзика, предельными условиями его использования, а также со всеми

опасностями, связанными с работой на лобзике.

4.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.

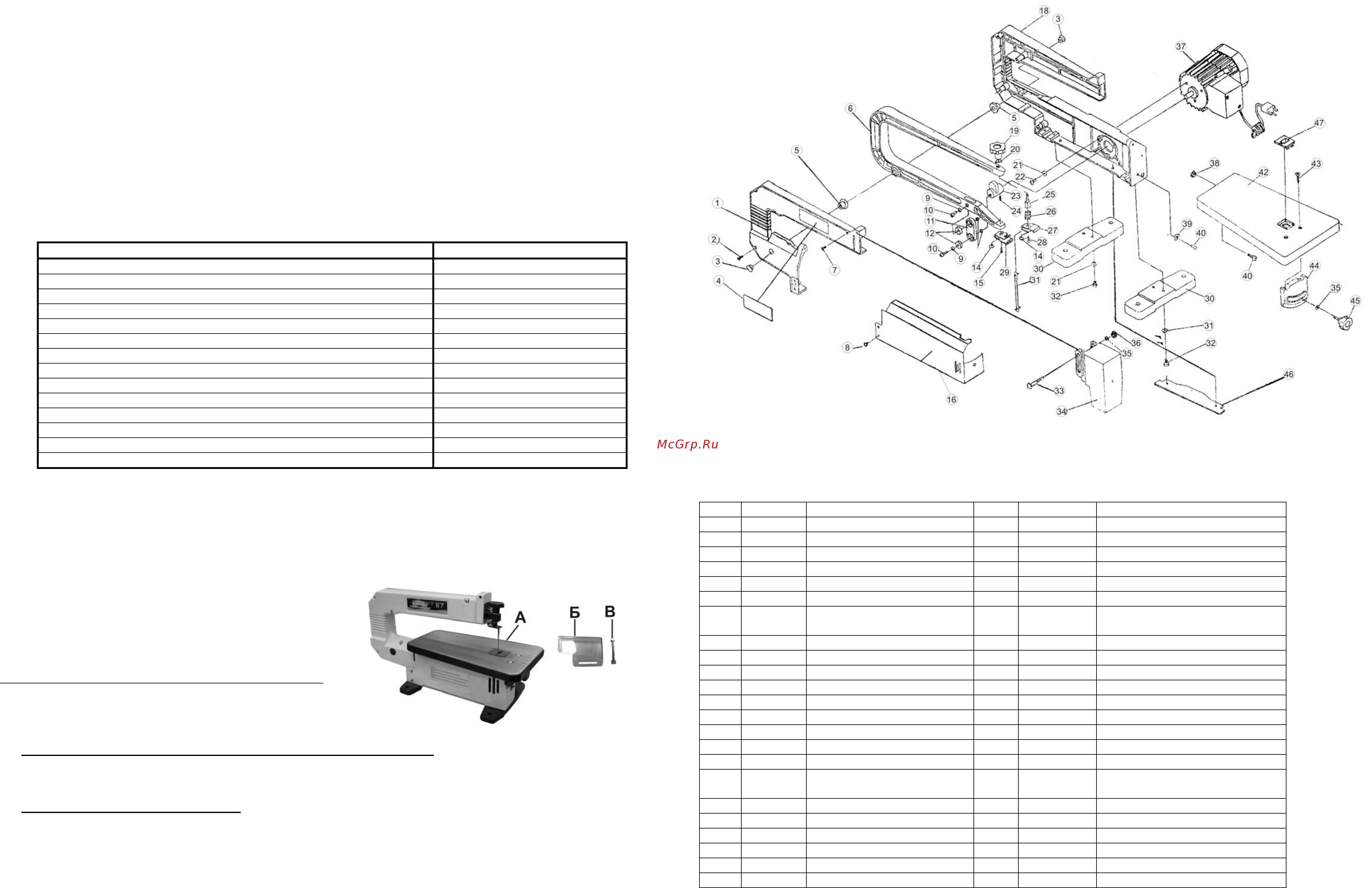

Схема сборки

Детали сборки лобзика «КОРВЕТ 87»

*- позиция по схеме сборки

№* Код Наименование №* Код Наименование

1 123733 Рама левая 25 123755 Болт с квадратной головкой

2 123734 Винт 26 123756 Пружина

3 123735 Крышка резиновая 27 123757 Держатель пильного полотна (А)

4 Шильдик 28 123758 Винт

5 123736 Втулка медная 29 123759 Держатель пильного полотна (В)

6 123737 Рычаг 30 123760 Основание

7 123738 Винт 31 См.

Раздел 12

Полотно пильное

8 123739 Винт 32 123762 Болт

9 123740 Шайба пружинная 33 123763 Болт

10 123741 Винт 34 123764 Ограждение пильного полотна

11 123742 Узел приводной 35 123765 Шайба

12 123743 Подшипник 36 123766 Гайка

13 123744 Прокладка 37 123767 Двигатель

14 123745 Шайба зубчатая 38 123768 Гайка

15 123746 Винт 39 123769 Указатель шкалы наклона

16 123747 Кожух нижней части рычага 40 123770 Винт

18 123748 Рама правая 41 123771 Винт с внутренним

шестигранником

19 123749 Винт регулировки 42 123772 Стол рабочий

20 123750 Шайба 43 123773 Винт

21 123751 Шайба пружинная 44 123774 Планка шкалы наклона

22 123752 Винт 45 123775 Винт фиксации угла наклона

23 123753 Кулачок 46 123776 Плита базовая

24 123754 Винт 47 123777 Вкладыш рабочего стола
