37
Установка модулей памяти и дополнительных плат
Установка дополнительной платы В принтере предусмотрено один или
два разъема, в которые можно
устанавливать следующие
дополнительные платы:
• Жесткий диск с платой адаптера
• Внутренний сервер печати
MarkNet
• Плата последовательного
интерфейса RS-232
• Плата параллельного
интерфейса 1284-B
• Адаптер Coax/Twinax для SCS
Подробная информация о платах
приводится в документации, входящей
в комплект поставки платы.
Для установки этих дополнительных
плат используйте небольшую отвертку
с крестообразным жалом.
Предупреждение. Электронные компоненты легко
повреждаются разрядами статического
электричества. Перед тем, как прикоснуться к плате,
дотроньтесь рукой до какой-нибудь металлической
детали принтера.

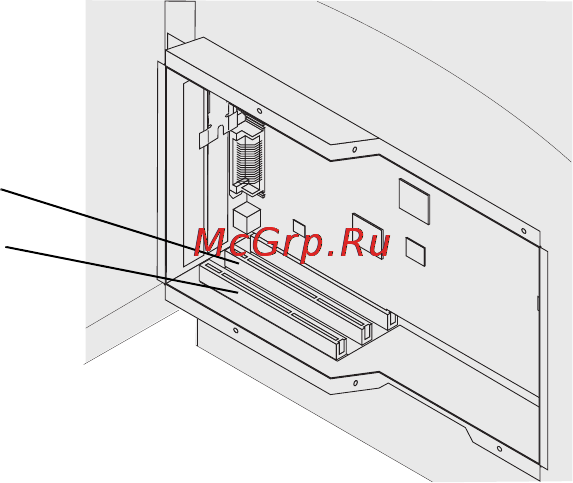

1 Найдите на системной плате
разъемы для плат. Для
установки платы с увеличенной
высотой используйте разъем 1.
При установке двух коротких
плат в модель принтера с
несколькими разъемами
сначала используйте разъем 1,
а затем - разъем 2.
Разъем 1
Разъем 2
