Примечание – Запись не отображается, если

в записи не задан тариф. Если тарифное распи-

сание текущих строк не определено, то на ЖКИ

выводится сообщение «unSPEC».

5.2.5 Группа «Параметры сети»

При переходе в эту группу на ЖКИ отобража-

ются:

– потребляемая мощность;

– единицы измерения «kW»;

– признак группы «5».

Короткое нажатие кнопки «КАДР» последова-

тельно переключает отображение окон в группе.

5.2.5.1 Окно «Потребляемая мощность»

Признак окна – «P « (рисунок 5.13).

На ЖКИ отображается значение активной

мощности [кВт].

5.2.5.2 Окно «Действующее напряжение»

Признак окна – «U» (рисунок 5.14).

На ЖКИ отображается среднеквадратичное значение напряжения [Вольт]. При превышении действующего

напряжения границы, заданной параметром HVOLT, на ЖКИ появится символ «H». При снижении действующе-

го напряжения ниже границы, заданной параметром LVOLT, на ЖКИ появится символ «L».

5.2.5.3 Окно «Действующий ток»

Признак окна – «I» (рисунок 5.15).

На ЖКИ отображается среднеквадратичное значение тока [Ампер].

При неправильном подключении счетчика или неисправности в цепи нагрузки возможно обнаружение об-

ратного потока энергии, в этом случае на ЖКИ отображается символ «n» (STAT_[7]=1).

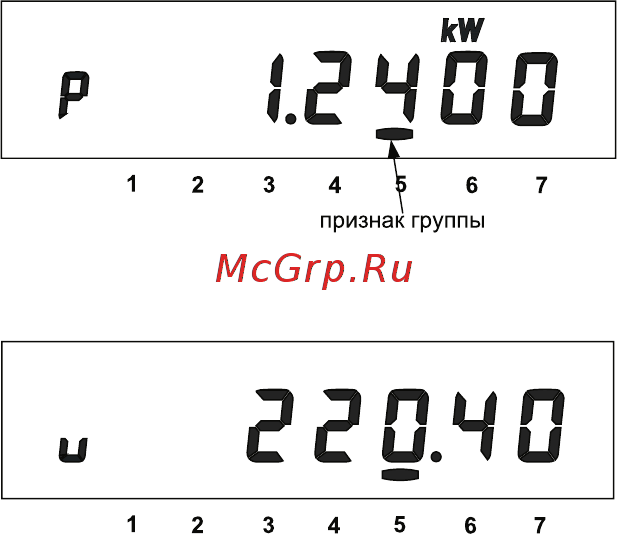

Рисунок 5.13
