В случае возникновения ситуаций, при которых

отображается символ «n», дополнительно выво-

дится сообщение «Err 02» независимо от текущей

группы или окна.

5.2.5.4 Окно «Частота сети»

Признак окна – «F» (рисунок 5.16).

5.2.5.5 Окно «Коэффициент мощности»

Признак окна – «C» (рисунок 5.17).

Индуктивный характер нагрузки символизи-

руется признаком «L» (STAT_[8]=1). Емкостной –

признаком «C».

5.2.6 Группа «Идентификационные данные»

При переходе в эту группу на ЖКИ отображает-

ся заводской номер счетчика. В группе представ-

лены идентификационные данные счетчика. Ко-

роткое нажатие кнопки «КАДР» последовательно

переключает отображение окон в группе.

Во время работы счетчик выполняет автомати-

ческую самодиагностику:

– проверку целостности МЗЧ ПО (STAT_[20]);

– проверку целостности метрологических пара-

метров (STAT_[21]);

– проверку целостности накопленных данных

(STAT_[16]);

– диагностику часов реального времени (STAT_

[12]).

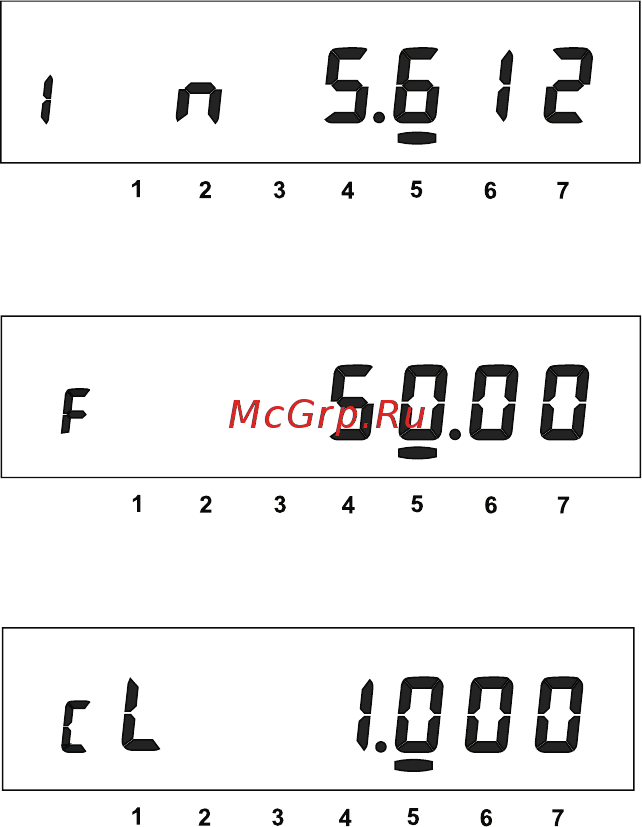

Рисунок 5.15

Рисунок 5.16

Рисунок 5.17
