Счетчик ежеминутно формирует обобщен-
ный сигнал успешного/неуспешного заверше-
ния самодиагностики в регистраторах REG07,
REG08.
5.2.6.1 Окно «Заводской номер»
В бегущей строке на ЖКИ отображается за-
водской номер счетчика (рисунок 5.18).
5.2.6.2 Окно «Контрольная сумма метрологи-
ческих параметров»
В окне отображается контрольная сумма ме-
трологических параметров, записанных при
выпуске счетчика из производства. Изменение
значения контрольной суммы возможно только
в режиме калибровки после ремонта (рисунок
5.19).
Изменение контрольной cуммы во время
эксплуатации свидетельствует о несанкциони-
рованном изменении метрологических параме-
тров. Сообщение об ошибке контрольной сум-
мы (Err) свидетельствует о непреднамеренном
изменении метрологических параметров. В этом
случае счетчик необходимо направить в ремонт.
5.2.6.3 Окно «Наименование ПО счетчика»
(рисунок 5.20):
rCE102H – ПО для счетчика СЕ102М в корпу-
се R5.

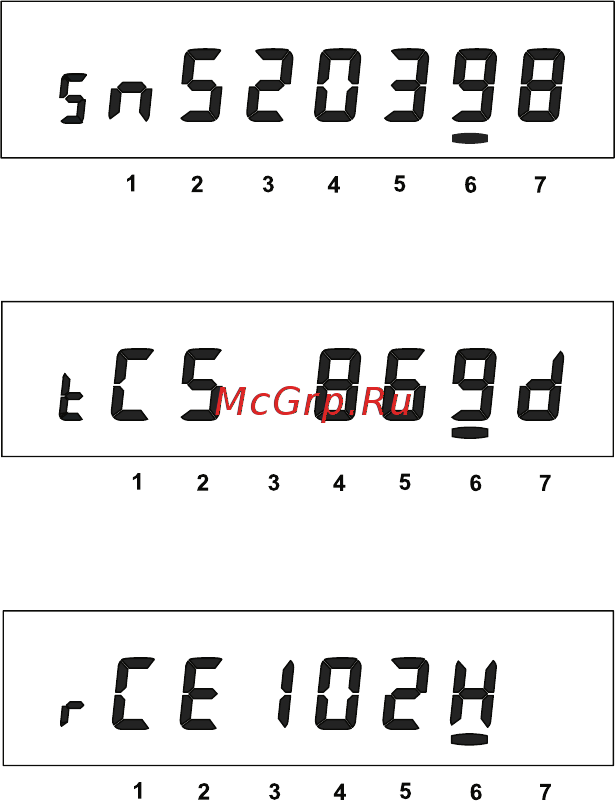

Рисунок 5.18
Рисунок 5.19
Рисунок 5.20
