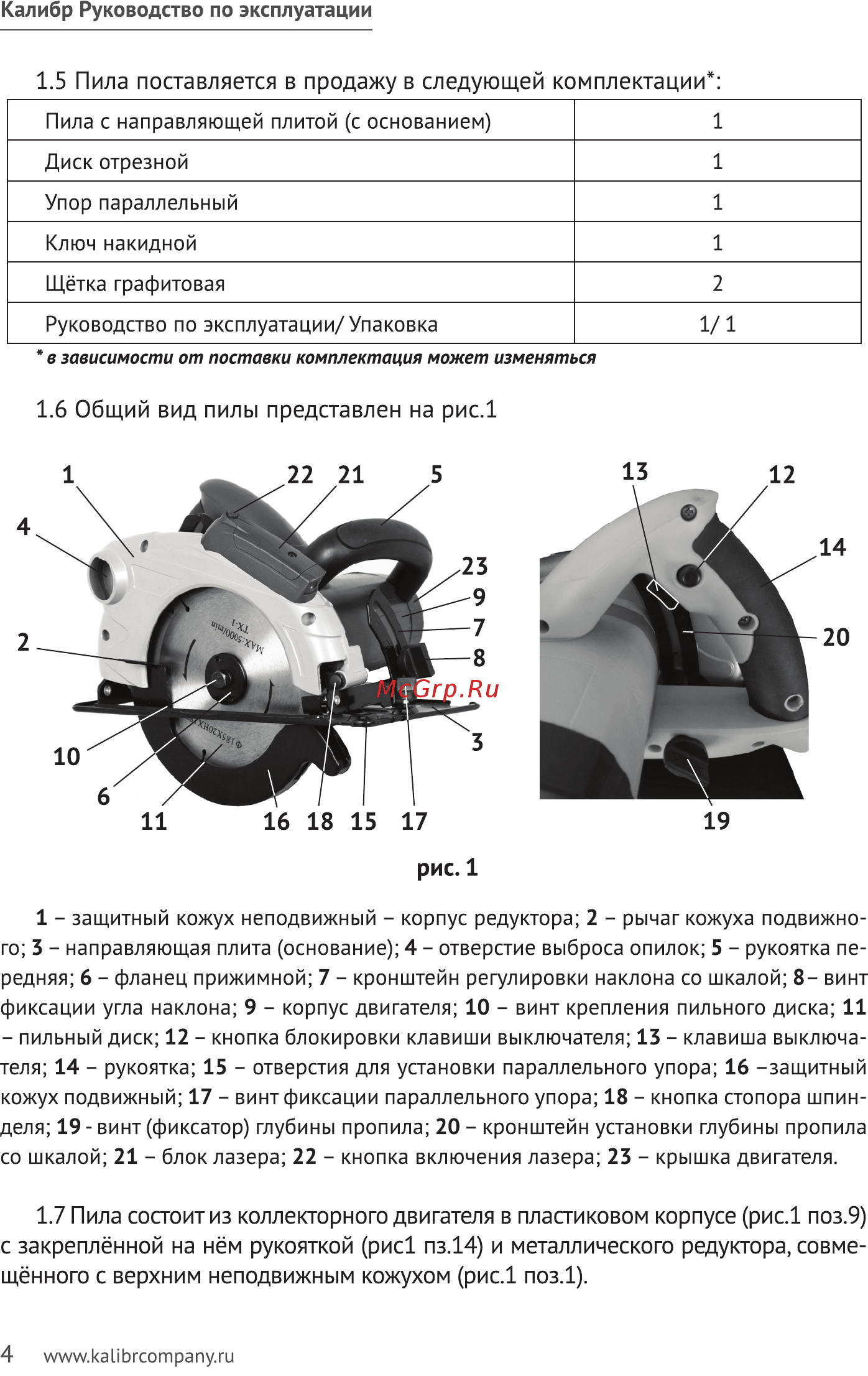

Калибр ЭПД-1400/185D+ (69395) [4/20] Пила поставляется в продажу в следующей комплектации
![Калибр ЭПД-1400/185D+ (69395) [4/20] Пила поставляется в продажу в следующей комплектации](/views2/1633196/page4/bg4.png)
Содержание
- Описание и работа 2
- Уважаемый покупатель 2
- Www kalibrcompany ru 3 3
- Более 80 питание от сети переменного тока напряжением 230 в частотой 50 гц допускаемые отклонения напряжения 10 частоты 5 3
- Буквенно цифровое обозначение год и месяц изготовления 3
- Габаритные размеры и вес представлены в таблице 3
- Основные технические характеристики представлены в таблице 3
- Расшифровка серийного номера на шильдике изделия 3
- Ы xx ххххххх хххх 3
- Www kalibrcompany ru 4
- Общий вид пилы представлен на рис 4
- Пила поставляется в продажу в следующей комплектации 4
- Пила состоит из коллекторного двигателя в пластиковом корпусе рис поз 4
- Рис 1 4
- С закреплённой на нём рукояткой рис1 пз 4 и металлического редуктора совме щённого с верхним неподвижным кожухом рис поз 4
- Использование по назначению 5
- Техническое обслуживание дисковой пилы 8
- Гарантия изготовителя поставщика 9
- Срок службы хранение и утилизация 9
- Безопасность рабочего места 11
- Общие указания мер безопасности электрических машин 11
- Указание мер безопасности для машин дисковых пильных 13
- Дополнительные указания мер безопасности для всех видов работ 14
- Www kalibrcompany ru 16
- Владелец_________ _____ ______________________________ 16
- Владелец_________ ______ ______________________________ 16
- Дата ремонта 16
- Заполняет ремонтное предприятие 16
- И сп ол н ител ь____ _____ ______________________________ 16
- Калибр руководство по эксплуатации 16
- Место печати 16
- Ут в е ржд а ю______ _____________ ______ 16
- Утверждаю________ _____________ ______ 16
- Калибр руководство по эксплуатации 19
- Приложение 2 19
- Применяемые предписывающие знаки по гост р 12 26 2015 19
Похожие устройства
- Калибр Мастер ОМ-2000М (70825) Инструкция по эксплуатации
- Калибр Мастер ЭНН-700/3.2М (69181) Инструкция по эксплуатации
- Калибр ДА-18/2А (70761) Инструкция по эксплуатации
- Калибр ДА-14,4/2А (70760) Инструкция по эксплуатации
- Калибр AEROPRO AP17407 (69633) Инструкция по эксплуатации
- Калибр AEROPRO AP17411 (69632) Инструкция по эксплуатации
- Калибр AEROPRO AP17108 (69637) Инструкция по эксплуатации
- Kolner KHPW 1900SP Инструкция по эксплуатации
- Neoclima NPAC-07CG Инструкция по эксплуатации
- Tesla TAG950C Инструкция по эксплуатации
- Tesla TAG1200CV Инструкция по эксплуатации
- Tesla TM122DC Инструкция по эксплуатации
- Foxweld AERO 6524 9021 Инструкция по эксплуатации
- Foxweld AERO 6523 C1564 Инструкция по эксплуатации
- Foxweld AERO 6521 C45 Инструкция по эксплуатации
- Foxweld AERO 6522 C90 Инструкция по эксплуатации
- Foxweld AERO 360/50 5072 Инструкция по эксплуатации
- Foxweld AERO 380/100 5962 Инструкция по эксплуатации
- Foxweld AEROMAX 380/100 5073 Инструкция по эксплуатации
- Foxweld AEROMAX 480/100 5887 Инструкция по эксплуатации
Калибр Руководство по эксплуатации 1 5 Пила поставляется в продажу в следующей комплектации Пила с направляющей плитой с основанием 1 Диск отрезной 1 Упор параллельный 1 Ключ накидной 1 Щётка графитовая 2 Руководство по эксплуатации Упаковка 1 1 в зависимости от поставки комплектация может изменяться 1 6 Общий вид пилы представлен на рис 1 4 2 19 16 18 рис 1 1 защитный кожух неподвижный корпус редуктора 2 рычаг кожуха подвижно го 3 направляющая плита основание 4 отверстие выброса опилок 5 рукоятка пе редняя 6 фланец прижимной 7 кронштейн регулировки наклона со шкалой 8 винт фиксации угла наклона 9 корпус двигателя 10 винт крепления пильного диска 11 пильный диск 12 кнопка блокировки клавиши выключателя 13 клавиша выключа теля 14 рукоятка 15 отверстия для установки параллельного упора 16 защитный кожух подвижный 17 винт фиксации параллельного упора 18 кнопка стопора шпин деля 19 винт фиксатор глубины пропила 20 кронштейн установки глубины пропила со шкалой 21 блок лазера 22 кнопка включения лазера 23 крышка двигателя 1 7 Пила состоит из коллекторного двигателя в пластиковом корпусе рис 1 поз 9 с закреплённой на нём рукояткой рис1 пз 14 и металлического редуктора совме щённого с верхним неподвижным кожухом рис 1 поз 1 4 www kalibrcompany ru
