Калибр Руководство по эксплуатации

1.3 Комплектация

Молоток поставляется в продажу в следующей комплектации*:

Молоток с патроном 1

Металлический кейс 1

Дополнительная рукоятка 1

Насадки с шестигранным хвостовиком:

Пика/ долото 1/ 1

Ёмкость со смазкой 1

Руководство по эксплуатации 1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

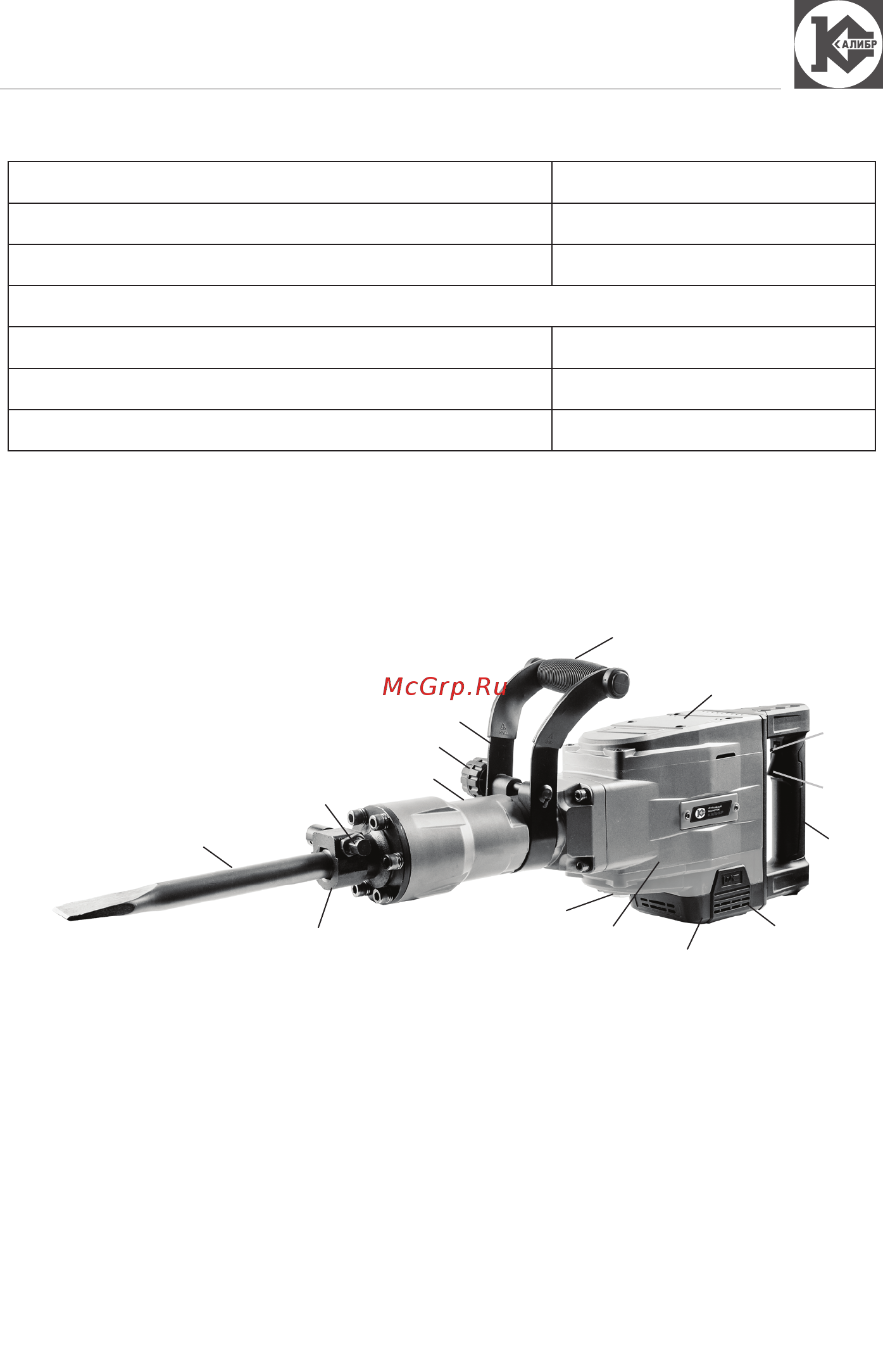

Общий вид молотка представлен на рис. 1

1 – клавиша выключателя; 2 – корпус молотка; 3 – крышка смазочного окна;

4 – крышка корпуса; 5 – гайка-фиксатор хомута дополнительной рукоятки;

6 – дополнительная рукоятка; 7 – патрон для насадок с шестигранным хвостовиком;

8 – рукоятка; 9 – фиксатор рабочей насадки (замок патрона); 10 – корпус цилиндра;

11 – крышка двигателя; 12 - кнопка фиксации клавиши выключателя;

13 - вентиляционные отверстия; 14 - хомут дополнительной рукоятки;

15 - рабочий инструмент (долото).

рис. 1
