AEROPRO Руководство по эксплуатации

EAC ТР ТС

4. Общий вид и устройство инструмента

4.1 Общий вид дрели представлен на рис. 1

4.2 Устройство дрели

Основные элементы дрели: ротационный пневмодвигатель, планетарный

редуктор, реверсный механизм и пусковое устройство расположены в корпусе

(рис.1 поз.5), выполненном заодно с рукояткой. В нижней части рукоятки нахо-

дятся штуцер подвода сжатого воздуха (рис.1 поз.7) и решётка выхлопа (рис.1

поз.8). Переключение направления вращения шпинделя осуществляется переме-

щением рычага (рис.1 поз.9) реверсивного клапана. Направление вращения ука-

зано на корпусе символами: рычаг поднят вверх «F» - по часовой стрелке, рычаг

опущен вниз «R» - против часовой стрелки. В патрон вставляются свёрла со стан-

дартным цилиндрическим хвостовиком или биты для откручивания/закручива-

ния крепежа. В комплект поставки входит дополнительная рукоятка (рис.1 поз.3),

крепящяяся хомутом (рис.1 поз.11) на переднюю крышку (рис.1 поз.4) в любом,

удобном для работы положении.

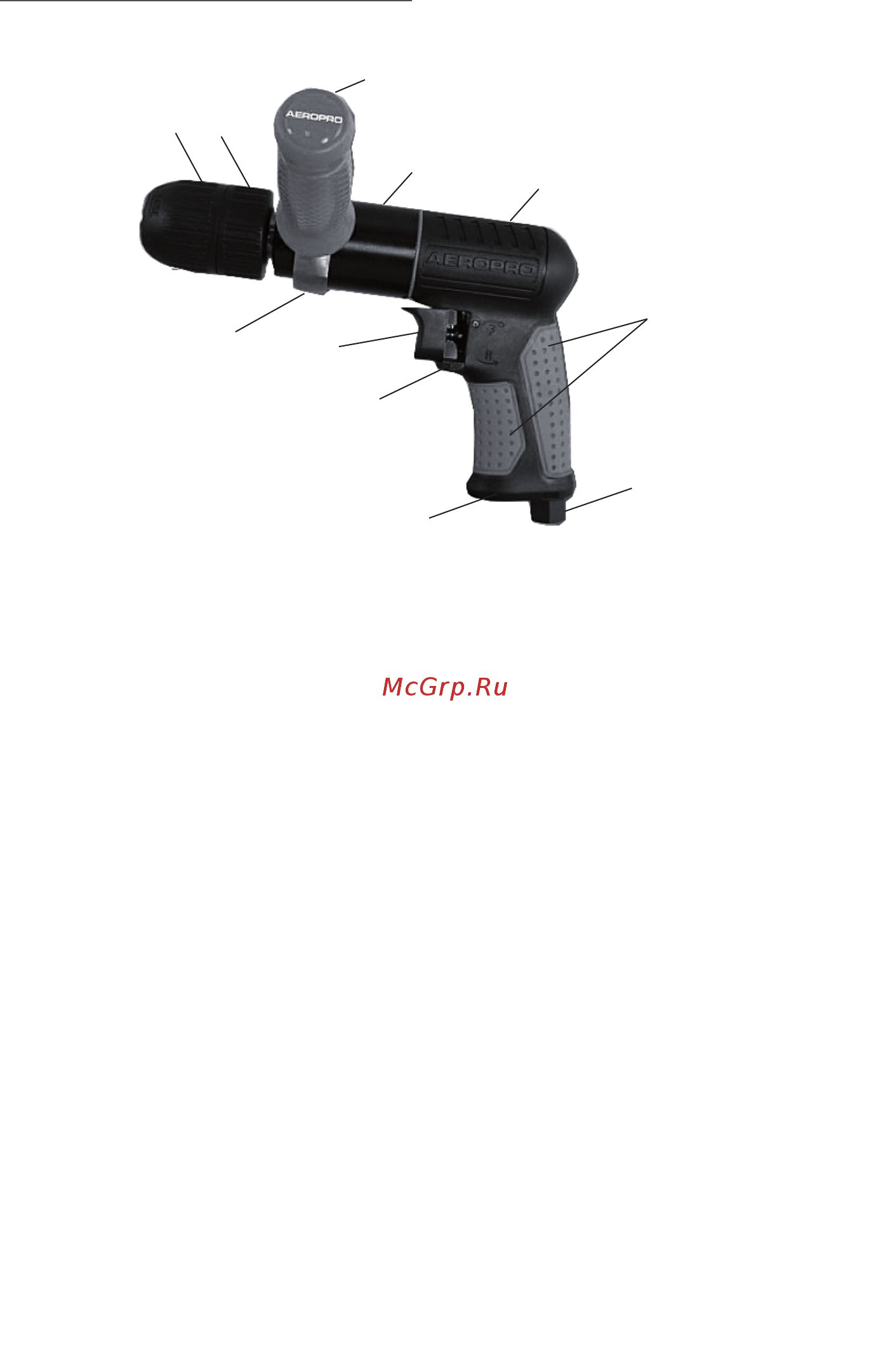

рис. 1

1 – патрон быстрозажимной; 2 – кольцо патрона; 3 – рукоятка дополнитель-

ная; 4 – крышка передняя; 5 – корпус-рукоятка; 6 – накладки рукоятки; 7 – штуцер

входной; 8 – решётка выхлопа; 9 – рычаг переключения направления враще-

ния - реверс; 10 – клавиша включения; 11 – хомут крепления дополнительной

рукоятки.
