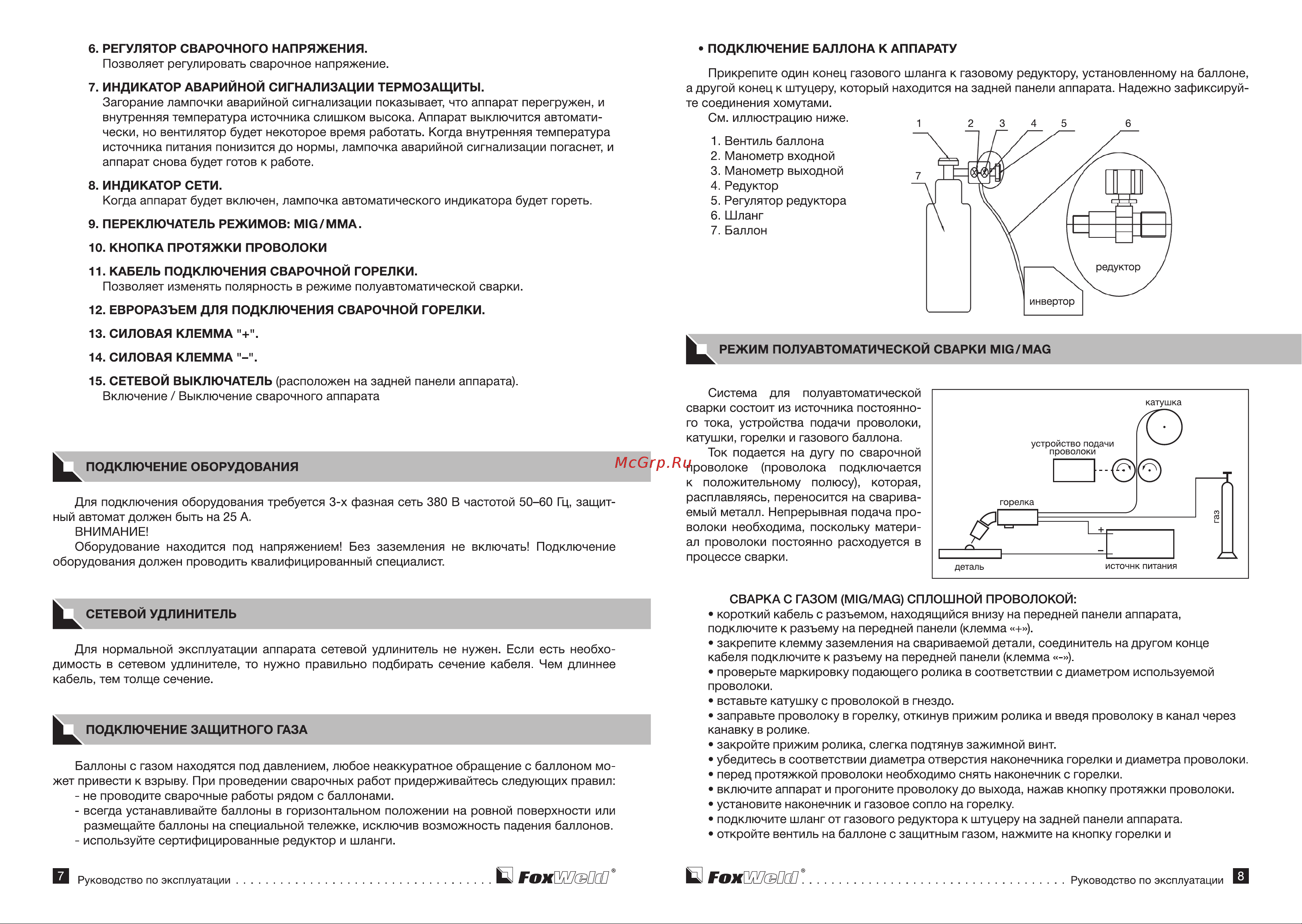

6 РЕГУЛЯТОР СВАРОЧНОГО НАПРЯЖЕНИЯ Позволяет регулировать сварочное напряжение ПОДКЛЮЧЕНИЕ БАЛЛОНА К АППАРАТУ 7 ИНДИКАТОР АВАРИЙНОЙ СИГНАЛИЗАЦИИ ТЕРМОЗАЩИТЫ Загорание лампочки аварийной сигнализации показывает что аппарат перегружен и внутренняя температура источника слишком высока Аппарат выключится автомати чески но вентилятор будет некоторое время работать Когда внутренняя температура источника питания понизится до нормы лампочка аварийной сигнализации погаснет и аппарат снова будет готов к работе 8 ИНДИКАТОР СЕТИ Когда аппарат будет включен лампочка автоматического индикатора будет гореть 9 ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ МЮ ММА Прикрепите один конец газового шланга к газовому редуктору установленному на баллоне а другой конец к штуцеру который находится на задней панели аппарата Надежно зафиксируй те соединения хомутами См иллюстрацию ниже 1 Вентиль баллона 2 Манометр входной 3 Манометр выходной 4 Редуктор 5 Регулятор редуктора 6 Шланг 7 Баллон 10 КНОПКА ПРОТЯЖКИ ПРОВОЛОКИ 11 КАБЕЛЬ ПОДКЛЮЧЕНИЯ СВАРОЧНОЙ ГОРЕЛКИ Позволяет изменять полярность в режиме полуавтоматической сварки 12 ЕВРОРАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ СВАРОЧНОЙ ГОРЕЛКИ 13 СИЛОВАЯ КЛЕММА РЕЖИМ ПОЛУАВТОМАТИЧЕСКОЙ СВАРКИ МЮ МАО 14 СИЛОВАЯ КЛЕММА 15 СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ расположен на задней панели аппарата Включение Выключение сварочного аппарата ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ Для подключения оборудования требуется 3 х фазная сеть 380 В частотой 50 60 Гц защит ный автомат должен быть на 25 А ВНИМАНИЕ Оборудование находится под напряжением Без заземления не включать Подключение оборудования должен проводить квалифицированный специалист СЕТЕВОЙ УДЛИНИТЕЛЬ Для нормальной эксплуатации аппарата сетевой удлинитель не нужен Если есть необхо димость в сетевом удлинителе то нужно правильно подбирать сечение кабеля Чем длиннее кабель тем толще сечение ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА Баллоны с газом находятся под давлением любое неаккуратное обращение с баллоном мо жет привести к взрыву При проведении сварочных работ придерживайтесь следующих правил не проводите сварочные работы рядом с баллонами всегда устанавливайте баллоны в горизонтальном положении на ровной поверхности или размещайте баллоны на специальной тележке исключив возможность падения баллонов используйте сертифицированные редуктор и шланги Руководство по эксплуатации В ГохШзШ Система для полуавтоматической сварки состоит из источника постоянно го тока устройства подачи проволоки катушки горелки и газового баллона Ток подается на дугу по сварочной проволоке проволока подключается к положительному полюсу которая расплавляясь переносится на сварива емый металл Непрерывная подача про волоки необходима поскольку матери ал проволоки постоянно расходуется в процессе сварки СВАРКА С ГАЗОМ МЮ МАО СПЛОШНОЙ ПРОВОЛОКОЙ короткий кабель с разъемом находящийся внизу на передней панели аппарата подключите к разъему на передней панели клемма закрепите клемму заземления на свариваемой детали соединитель на другом конце кабеля подключите к разъему на передней панели клемма проверьте маркировку подающего ролика в соответствии с диаметром используемой проволоки вставьте катушку с проволокой в гнездо заправьте проволоку в горелку откинув прижим ролика и введя проволоку в канал через канавку в ролике закройте прижим ролика слегка подтянув зажимной винт убедитесь в соответствии диаметра отверстия наконечника горелки и диаметра проволоки перед протяжкой проволоки необходимо снять наконечник с горелки включите аппарат и прогоните проволоку до выхода нажав кнопку протяжки проволоки установите наконечник и газовое сопло на горелку подключите шланг от газового редуктора к штуцеру на задней панели аппарата откройте вентиль на баллоне с защитным газом нажмите на кнопку горелки и В ГохШиШ Руководство по эксплуатации
