0458-620-1821-A
5
pyccкий
4 Указания по технике безопасности
2 Струйная трубка
Струйная трубка соединяет пистолет-распылитель с
насадкой.
3 Пистолет-распылитель
Пистолет-распылитель служит для удерживания и
ведения распыляющего устройства.
4 Фиксирующий рычаг
Фиксирующий рычаг разблокирует рычаг.
5Рычаг
Рычаг открывает и закрывает клапан в пистолете-
распылителе. Рычаг запускает и останавливает
водяную струю.
6Фиксатор
Фиксатор удерживает штуцер в пистолете-
распылителе.
7 Высоконапорный шланг
Высоконапорный шланг подает воду от
высоконапорного насоса к пистолету-распылителю.
8Муфта
Муфта соединяет высоконапорный шланг с
высоконапорным насосом.
9Штуцер
Штуцер соединяет высоконапорный шланг с
пистолетом-распылителем.
10 Игла для чистки
Игла для чистки служит для очистки насадок.
11 Пульверизатор
Пульве р и з а т о р служит д л я о ч и с т ки с ис п о л ь з о в ание м
чистящих средств.
12 Бутылка
Бутылка содержит чистящее средство.
13 Регулировочное кольцо (только RE120)
Регулировочное кольцо дозирует чистящее
средство.
14 Форсунка
Форсунка подмешивает к воде чистящее средство.
15 Роторная насадка
Роторная насадка создает жесткую вращающуюся
водяную струю.
16 Плоскоструйная насадка
Плоскоструйная насадка создает плоскую водяную
струю.

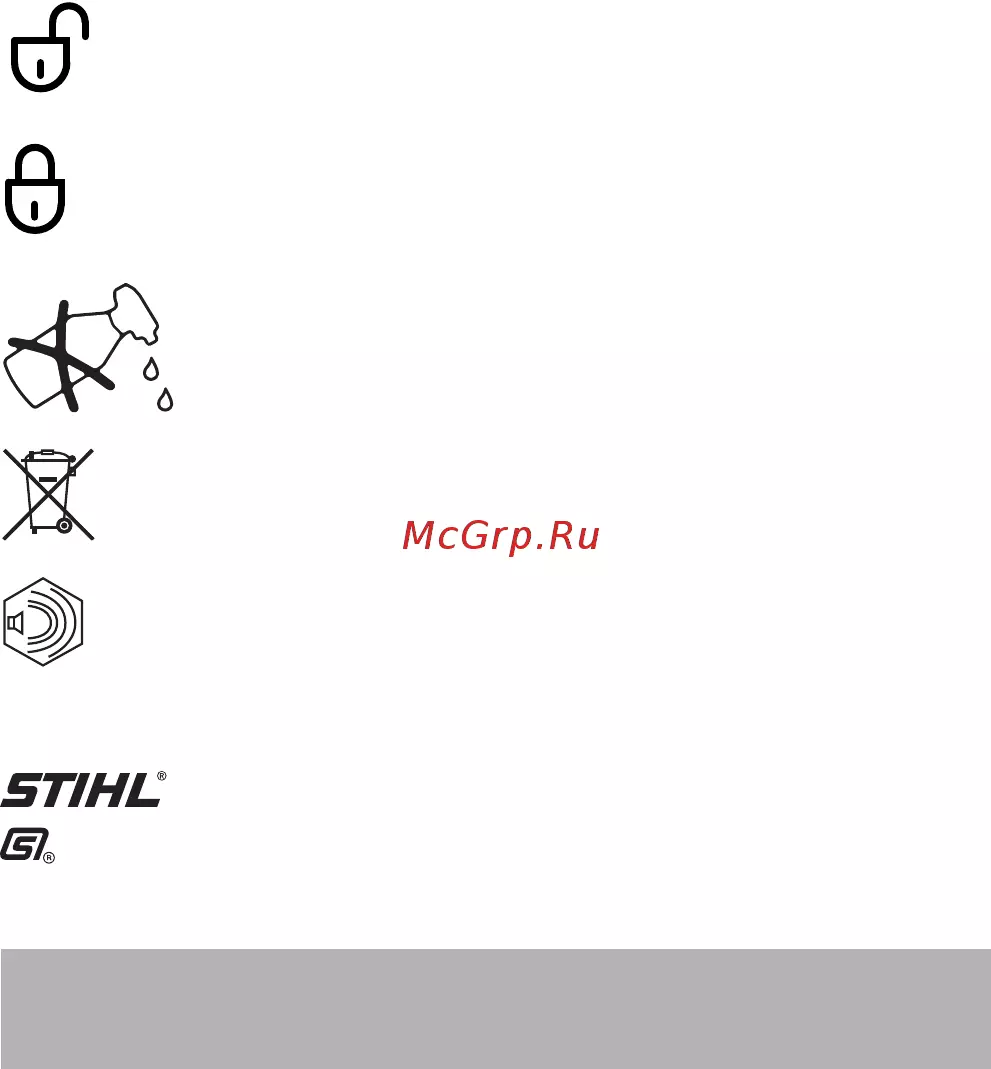

3.3 Символы
Символы на мойке высокого давления, разбрызгивателе
и наборе для распыления и означают следующее:

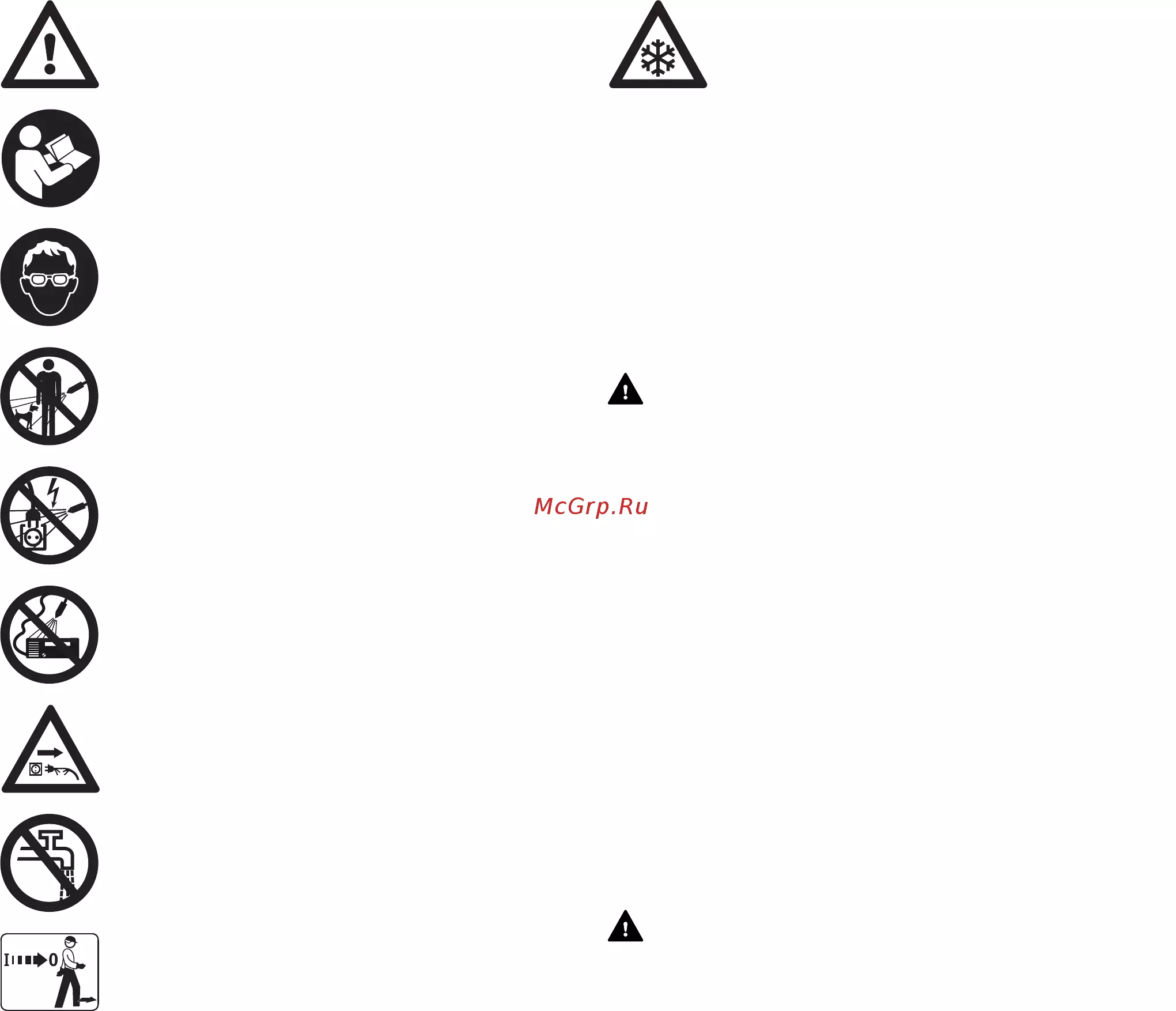

4.1 Предупредительные символы
Предупредительные символы на мойке высокого
давления означают следующее:
В данном положении фиксирующий рычаг
разблокирует рычаг.
В данном положении фиксирующий рычаг
блокирует рычаг.
Перед транспортировкой опорожнить набор
для распыления и зафиксировать так, чтобы
он не перевернулся и не сдвинулся.
Не утилизировать изделие вместе с бытовыми
отходами.
Гарантированный уровень звуковой
мощности согласно директиве 2000/14/EG в
дБ(А) для сопоставимости уровней шума
изделий.
Этими символами обозначены оригинальные
запчасти STIHL и оригинальные
принадлежности STIHL.
4 Указания по технике безопасности
L
W
A
