Инструкция по эксплуатации токарного станка по дереву JWL-1440L

Регулировка скорости

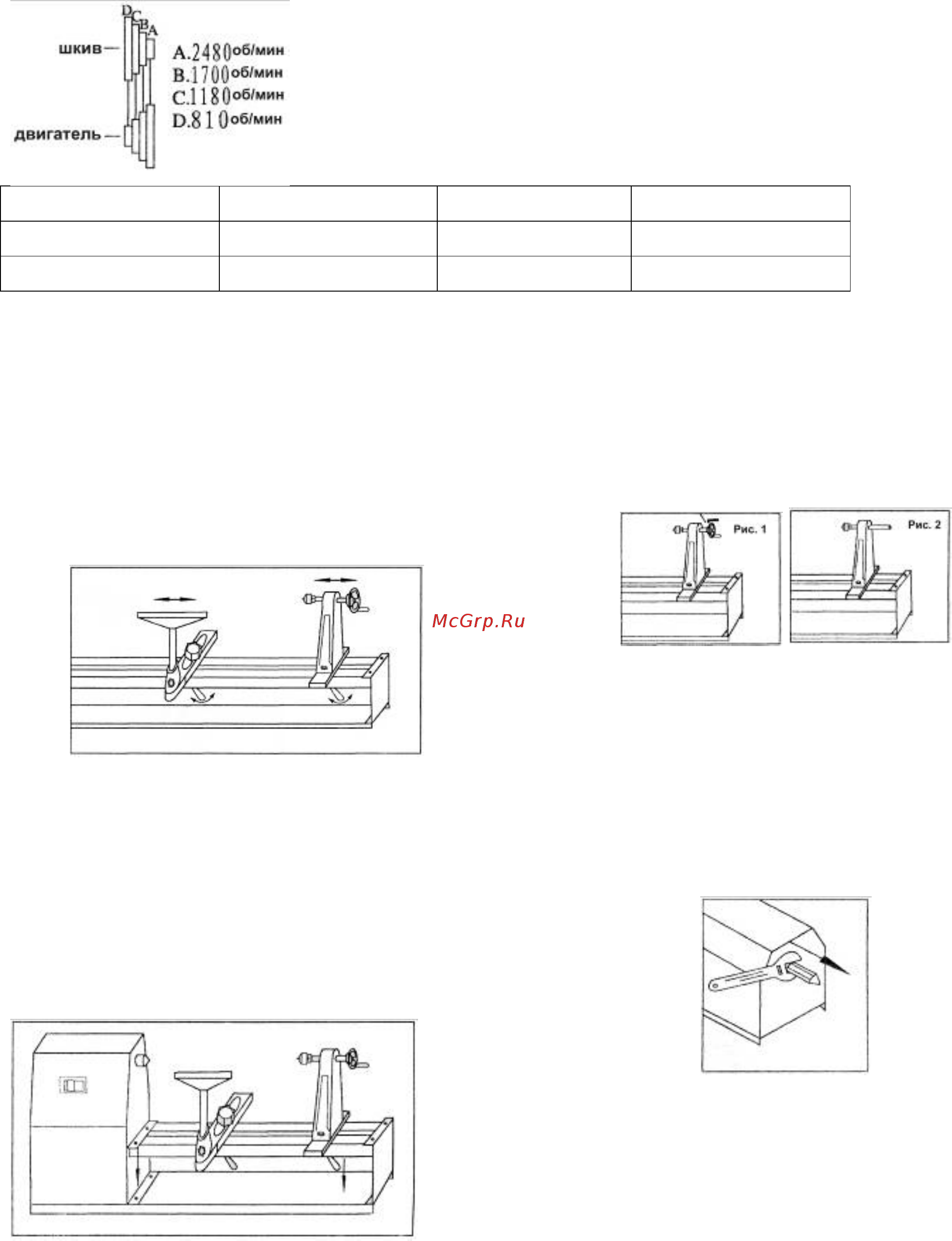

схема 1

Станок имеет 4 скорости вращения: 810, 1180, 1700, 2480. Схема-1

показывает положение ремня для выбора скорости.

Таблица 2 иллюстрирует применение скоростей для разных режимов

работы

Таблица 2

черновая обработка основная обработка тонкая обработка конечная обработка

1100 об/мин 1600 об/мин 2300 об/мин 3400 об/мин

810 об/мин 1180 об/мин 1700 об/мин 2480 об/мин

Регулировка задней бабки и опоры резцов

Задняя бабка и опора резца крепятся к стани-

не с помощью стопорного рычага справа под

направляющей. Если Вы хотите установить их

в другое положение:

1. Выключите станок.

2. Ослабьте стопорный рычаг.

3. Передвиньте заднюю бабку и опору резца

вдоль основания и закрепите стопорный рычаг

(см.

рис).

Установка станка на станину

1. Выключите станок.

2. Отметьте место, где Вы хотите закрепить

заднюю бабку и опору резцов (см. рис.).

3. Просверлите 4 отверстия диаметром 7,9 мм

в верстаке.

4. Расположите станок на верстаке, совмещая

отверстия в станине с отверстиями, просвер-

ленными в верстаке.

5. Вставьте 4 болта и закрутите их.

Демонтаж шпинделя задней бабки

Чтобы снять шпиндель с задней бабки:

1. Выключите станок.

2. Снимите штурвал со шпинделя, открутив ус-

тановочный болт с помощью 3 мм шестигран-

ного ключа.

3. Открутите шпиндель задней бабки (рис. 2).

Демонтаж вращающего центра

Вращающий центр необходимо снять, если он

касается корпуса бабки во время вращения

шпинделя, а также, если он касается план-

шайбы. Чтобы снять вращающийся центр с

приводного шпинделя:

1. Выключите станок из сети.

2. Вставьте ключ в плоские пазы приводного

шпинделя, затем открутите вращающийся

центр против часовой стрелки (см.

рис).

Установка планшайбы

Станок поставляется с планшайбой. Чтобы ус-

тановить планшайбу:

1. Выключите станок.

2. Снимите вращающийся центр с корпуса

шпинделя.

3. Совместите центральное отверстие план-

шайбы с резьбой шпинделя (см. рис.).
