Инструкция по эксплуатации токарного станка по дереву JWL-1440L

4. Поставьте планшайбу.

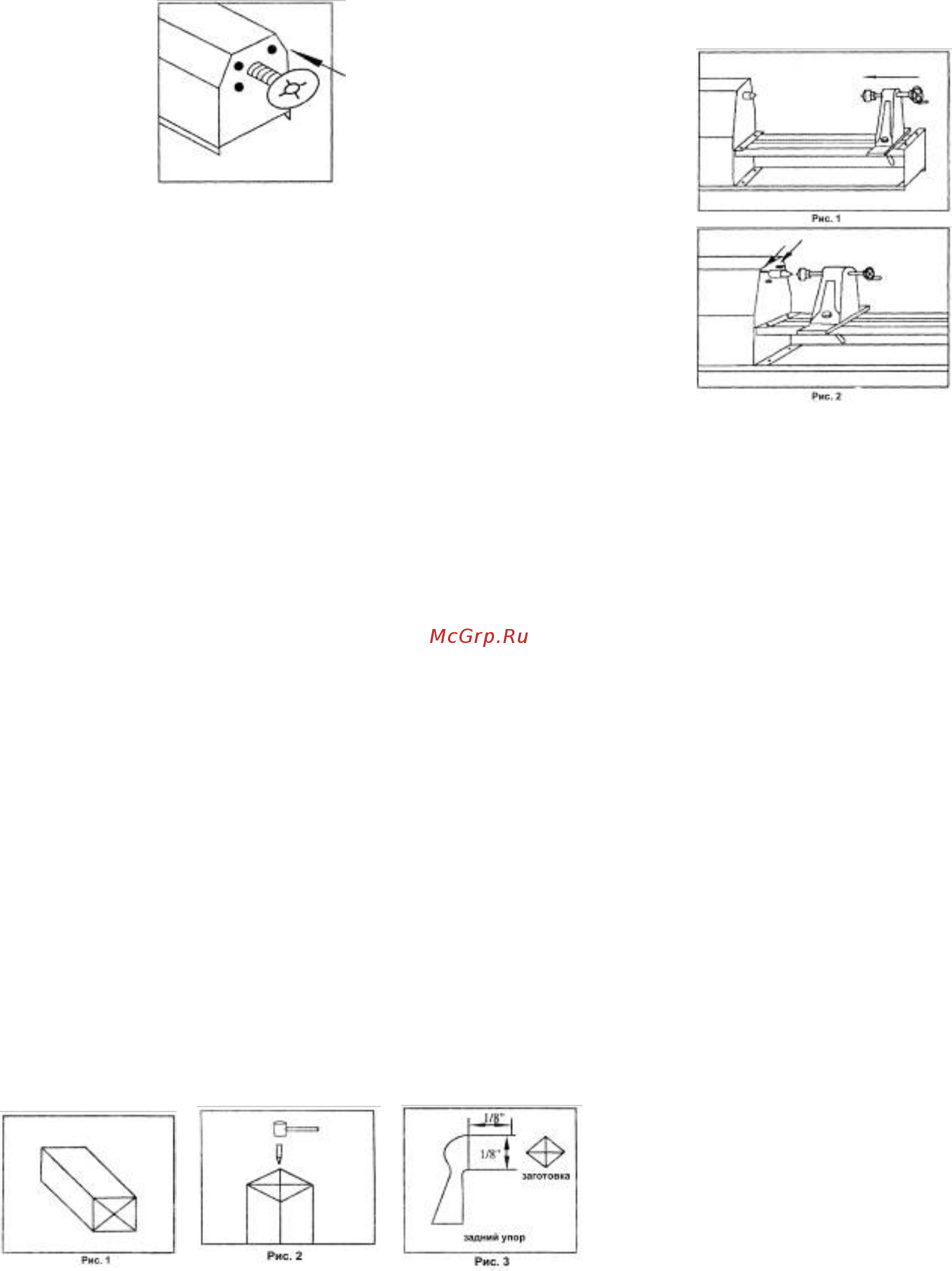

Совмещение центров

Если центры не находятся на одной линии, не-

обходимо отрегулировать их:

1. Подвиньте заднюю бабку вплотную к вра-

щающемуся центру (рис. 1).

2. Закрепите заднюю бабку.

3. Ослабьте 4 болта под шестигранный ключ

вокруг вращающегося центра (рис. 2).

4. Подвиньте вращающийся центр так, чтобы

два центра находились на одной линии, затем

затяните болты.

ОСНОВНЫЕ ОПЕРАЦИИ

Вращение шпинделя

Настоящая инструкция поможет новичкам освоить основные операции на токарном станке. Исполь-

зуйте черновую заготовку, чтобы проверить регулировку станка и понять, как работает станок.

ВНИМАНИЕ: когда станок включен в сеть, не держите руки вблизи от вращающегося центра и за-

щитного кожуха.

1. Выберете заготовку.

2. Нарисуйте диагональные линии

, чтобы определить центр заготовки (рис. 1).

3. На одном конце для вращающегося центра сделайте пропил приблизительно на 1 мм по каждой

диагонали. На другом конце заготовки – для центра задней бабки. Для данной операции подойдёт

ножовочное полотно.

4. С помощью киянки забейте центр задней бабки в заготовку, а затем вытащите его (рис. 2).

5. С другой

стороны заготовки забейте во вращающийся центр. Убедитесь, что зубья находятся в

пропиле. Затем вытащите центр.

6. Очистите центры, зубья приводного шпинделя и резьбовое отверстие задней бабки. Установите

вращающийся центр в приводной шпиндель, а центр задней бабки в заднюю бабку.

7. Расположите заготовку между двумя центрами и закрепите заднюю бабку.

8. Поворачивая маховик

, вставьте центр задней бабки в заготовку. Убедитесь, что ведущий токарный

центр и ведущий центр станка «сидят» в отверстиях, сделанных в пункте 4 и 5. Вращайте заготовку

рукой, поворачивая маховик.

9. Отрегулируйте резец примерно на 1,6 мм от углов заготовки и на 1,6 мм над центральной линией

(рис. 3).

10. Вращайте заготовку рукой, чтобы убедиться, что заготовка

не касается резца.

11. Установите скорость вращения заготовки в соответствии с размерами.

12. Чаще производите регулировку резца по отношению к размеру заготовки, как описано в пункте

Вытачивание цилиндра, закреплённого на шпинделях

Для данной операции применяется большое полукруглое долото. Чтобы выполнить данную работу

достаточно низкой скорости. Вначале работы зона обработки детали составляет 50 мм процесс начи-

нается и завершается в конце задней бабки. Каждое соответствующее снятие поверхности будет
