Частотный преобразователь ВАРУНА

3. Комплект поставки

Наименование Количество, шт.

Частотный преобразователь 1

Руководство по монтажу иэксплуатации 1

Упаковка 1

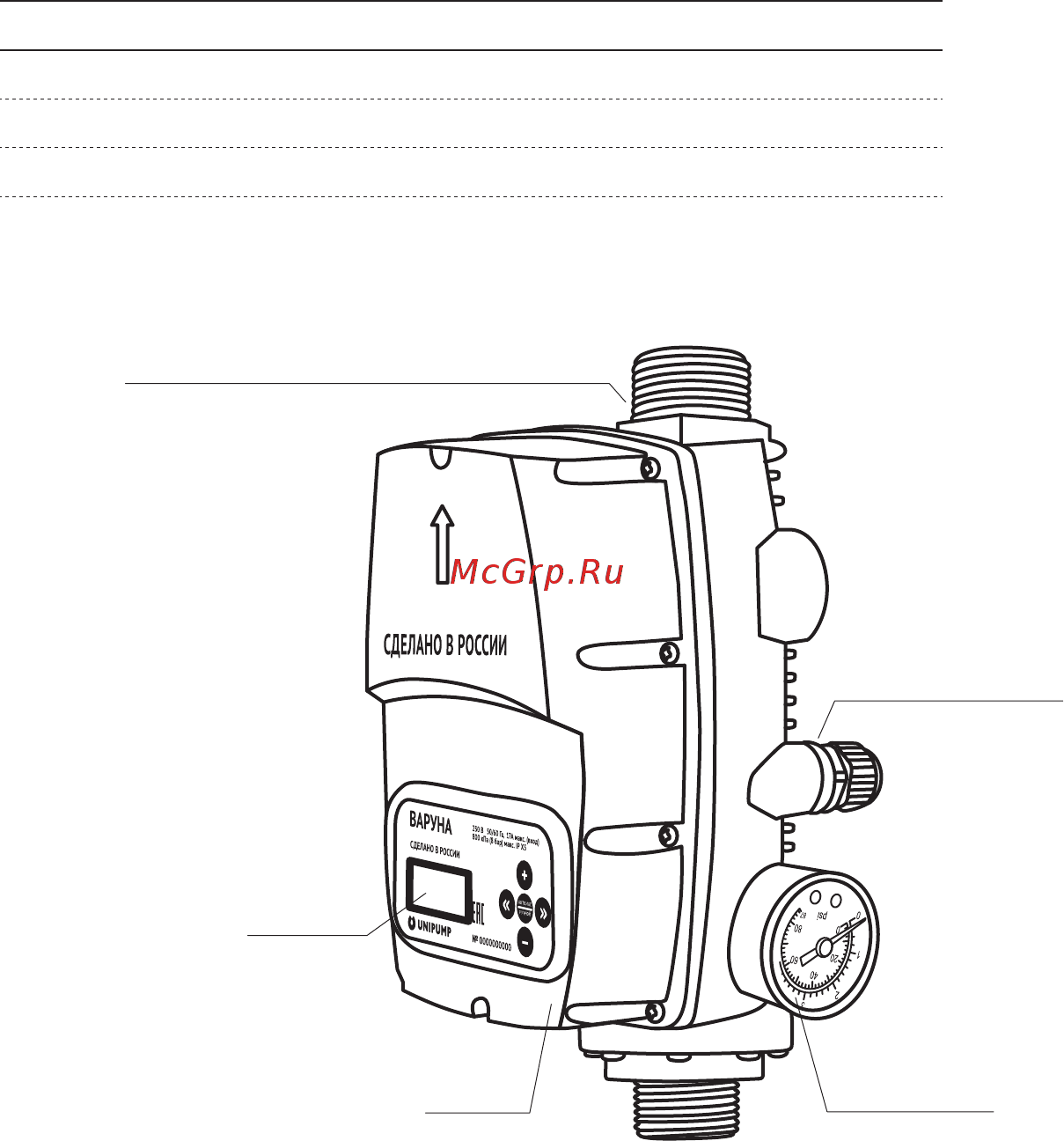

4. Устройство и описание панели управления

Присоединительный патрубок 1¼"

Кабельный ввод

Дисплей

Корпус Манометр

На корпусе установлен манометр для

визуального контроля величины давления

всистеме.

Устройство имеет два присоединительных

резьбовых патрубка 11/4" и два кабельных

ввода.

На корпус изделия нанесен серийный номер,

первые четыре цифры которого обозначают

месяц игод изготовления (ММГГ…).

На лицевой поверхности корпуса находятся

кнопки управления ицифровой дисплей, на

котором отображаются текущие параметры

работы, атакже выводятся различные

информационные сообщения (рис.2).

Частотный преобразователь состоит из

пластикового корпуса, внутри которого

установлены датчик давления, датчик

потока, датчик температуры радиатора

охлаждения электронных компонентов,

печатная плата ссиловым диодным

мостом, силовыми транзисторами

идрайверами управления транзисторами.

Все силовые элементы крепятся на

плоском радиаторе, охлаждение которого

происходит за счет протекаемой жидкости.

Элементы управления (программируемый

микроконтроллер, кнопки управления,

дисплей) смонтированы на отдельной плате.

рис. 1
