2.2. Hydraulic connection
Attention! Installation of safety valve Included In the delivery set Is necessary.
Do not install any stop valve between the safety valve and cold water inlet of the water heater and do not block
the drain hole of the safety valve.
Demountable connectors should be used for the water heater connection to the water supply system.
Standard connection
2.2.1.
Safety valve (A in Fig. 2) supplied must be installed on the cold water inlet of the water heater (marked with the blue ring).
2.2.2. Connect the inlet of the safety valve to the cold water line with a tube or exible hose.
2.2.3. Connect a tube or exible hose to the hot water outlet of the water heater (marked with the red ring) for hot water
removal to the draw-o point.
2.2.4. For easy maintenance, it is recommended to install a T-piece with shut-o (B in Fig. 2) between the cold water inlet and
safety valve of the water heater.
It will help to drain water from the water heater without safety valve removal.
2.2.5. To facilitate the access of air into the tank when draining water, it is recommended to install an additional T-piece with
shut-o valve at the hot water output.
2.2.6. When water pressure exceeds 5 bar, place before the safety valve a reducer to reduce the pressure.
2.2.7. The device cannot work with water where hardness is less than 12°F. If water is with hardness above 25°F,
it is necessary to use softener to reduce the formation of scale and the probability of failure of the heating element.
The water hardness should not fall below 15°F.
Connection to open tank lled with water
2.2.8.
Water is supplied to the water heater from the tank by gravity. Safety valve is not necessary in this type of connection.
2.3 Electrical connection
Attention! Electrical wiring should be done by a qualied technician, ensuring it complies with safety rules. The manufacturer is
not to be held responsiable for any damage caused by the incorrect earthing of system or for fault defaults of electricity supply.
2.3.1. If the product is already equipped with a cable and plug, simply connect it to a power supply source.
2.3.2. If the water heater is supplied without a power supply cable, use a cable featuring the same characteristics (type
H05VV-F 3x1,5 mm
2
,
Ø
8,5 mm) for connection. Remove the cover. The power supply cable should be threaded through the
relevant hole on the cover of the appliance and xed to the thermostat terminals. Then every wire should be xed in place
by the corresponding screw.
2.3.3. The water heater must be earthed. Grounding scheme should ensure the absence of electric potential on the body
of the water heater. The earth cable (of yellow-green color) should be xed to the terminal marked by the symbol
.
Fix the power supply cable using the cable clamps.
Make sure that the power supply voltage conforms to the water heater technical characteristics indicated on
the data plate.
2.2. Hydraulic connection
Note! Installation of safety valve included in the delivery set is necessary.
Do not install any stop valve between the safety valve and the inlet of the tank and do not block the drain hole of the
safety valve.
Demountable connectors should be used for the water heater connection to the water supply system.
Standard connection (Fig. 1)
2.2.1. Safety valve supplied must be installed on the cold water inlet of the water heater (marked with the blue ring). It is
recommended to turn the safety valve no more than 3−4 turns, providing sealing with water-proof sealing material.
2.2.2.
2.2.3.
2.2.4.
safety valve of the water heater.
It will help to drain water from the water heater without safety valve removal.
2.2.5. To facilitate the access of air into the tank when draining water, it is recommended to install an additional T-piece with
2.2.6. When water pressure exceeds 5 bar, place before the safety valve a reducer to reduce the pressure.
2.2.7. Water is supplied to the water heater from the tank by gravity. For this purpose, the tank water outlet T-piece
supplying water to the heater and other places must be installed higher than the water heater top. Safety valve is not
necessary in this type of connection.
2.3. Electrical connection
manufacturer is not to be held responsible for any damage caused by the incorrect earthing of the system or for fault
defaults of the electricity supply.
2.3.1.
heater.
2.3.2. If the water heater is supplied without a power supply cable, use a cable featuring the same characteristics (type
H05VV-F 3x1,5 mm
2
, Ø 8,5 mm) for connection. The power supply cable should be threaded through the relevant hole on
corresponding screw.
2.3.3.
the symbol . Fix the power supply cable using the cable clamps.
2.3.4. Make sure that the power supply voltage conforms to the water heater technical characteristics indicated on the data
plate.

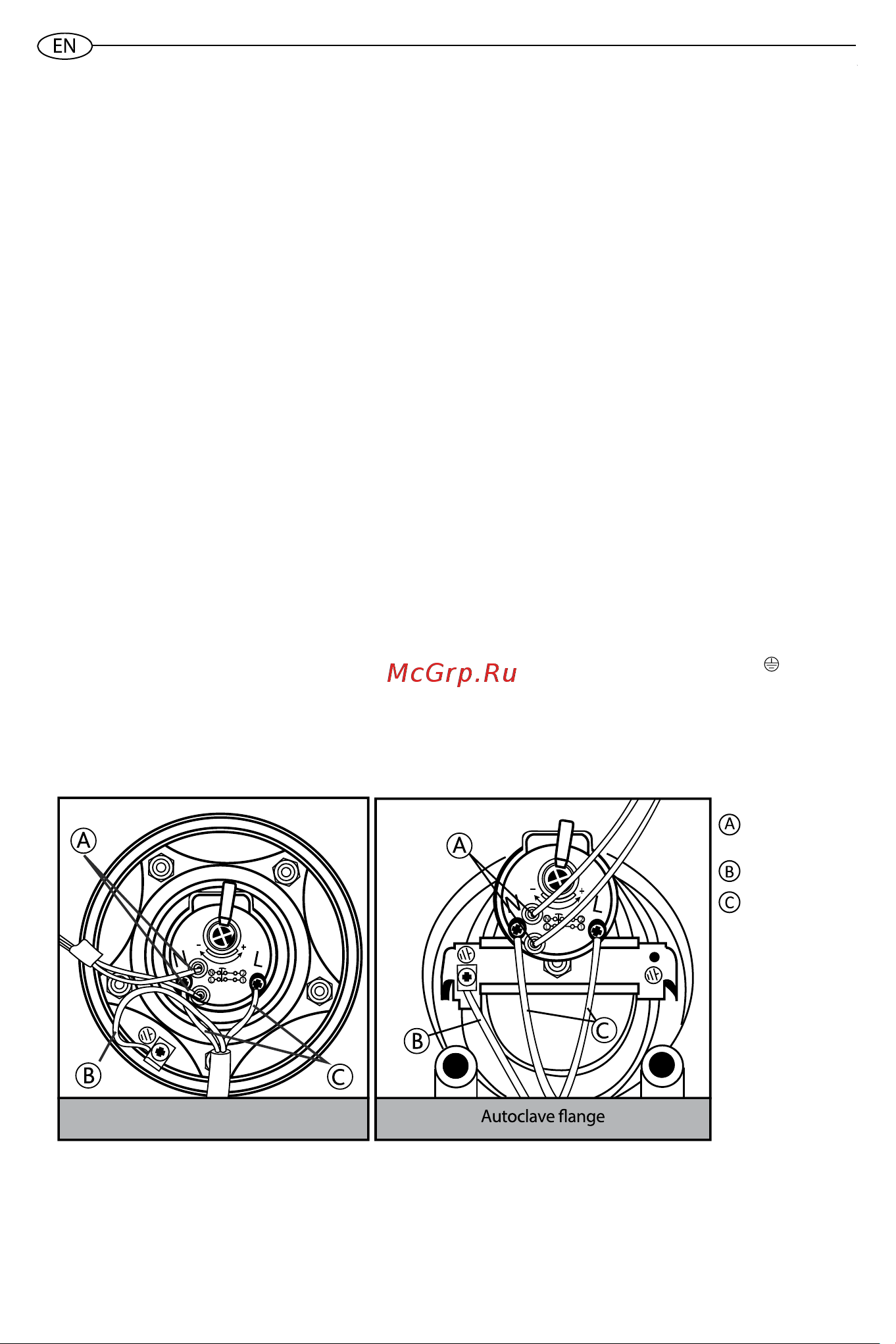

Flange on the 5 bolts
Indicating light
contacts
Earthing
Power supply
2.2. Hydraulic connection
Attention! Installation of safety valve Included In the delivery set Is necessary.
Do not Install any stop valve between the safety valve and the inlet of the tank and do not block the drain hole
of the safety valve.
Demountable connectors should be used for the water heater connection to the water supply system.
Standard connection (Fig. 1)
2.2.1.
Safety valve supplied must be installed on the cold water inlet of the water heater (marked with the blue ring). It is
recommended to turn the safety valve no more than 3-4 turns, providing sealing with water-proof sealing material.
2.2.2.
2.2.3.
2.2.4.
valve of the water heater.
It will help to drain water from the water heater without safety valve removal.
2.2.5.
To facilitate the access of air into the tank when draining water, it is recommended to install an additional T-piece with
2.2.6.
When water pressure exceeds 5 bar, place before the safety valve a reducer to reduce the pressure.
2.2. 8.
Water is supplied to the water heater from the tank by gravity. Safety valve is not necessary in this type of connection.
2.3. Electrical connection
The manufacturer Is not to be held responsible for any damage caused by the Incorrect earthing of the system
or for fault defaults of the electricity supply.
2.3.1.
If the product is already equipped with a cable and plug, simply connect it to a power supply source.
2.3.2.
If the water heater is supplied without a power supply cable, use a cable featuring the same characteristics (type
H05VV-F 3x1,5 mm
, Ø 8,5 mm) for connection. Remove the cover. The power supply cable should be threaded through the
by the corresponding screw.
2.3.3.
T
he water heater must be earthed. Grounding scheme should ensure the absence of electric potential on the body
.
Fix the power supply cable using the cable clamps.
Make sure that the power supply voltage conforms to the water heater technical characteristics indicated on
the data plate.
28
2.2.7.
The device cannot work with water where hardness is less than 12°F.
If water is with hardness above 25°F,
it is necessary to use softener to reduce the formation of scale and the probability of failure of the heating element.
The water hardness should not fall below 15°F.
Before cleaning, isolate the appliance from the mains by
unplugging it or turning the switch o
10
11
12
Install the appliance on a solid wall that is not subjected to
any vibrations
Make electrical connections using cables with conductors
of suitable section
Make sure all control and protection functions operate correctly
before start the appliance
Electric shock
Excessive noise
Incorrect conductor section results in cables overheating.
It may cause re.
Shutdown or damage of the appliance due to out-of-service
or unregulated control system operation
Before water heater handling, drain hot water
Descale the components in accordance with the instructions
provided in the applicable document. Air the room.
Work is performed in protective clothing, avoiding mixing
dierent products. The water heater and surrounding
objects shall be protected against ingress of cleansers
Do not use any insecticides, solvents or aggressive detergents
to clean the appliance
Burns
Injury due to contact of the skin or eyes with acidic substances,
inhalation or swallowing of harmful chemical agents.
Damage to the appliance or surrounding objects due to corrosion
caused by acidic substances
Damage to the plastic and painted parts
GENERAL SAFETY NORMS
Damage to the appliance or any objects underneath it due to the
object falling o following vibrations
Injury from an object falling o the appliance due to its vibrations
Electric shock in case of cable, plug, or socket damage
Electric shock. Burns due to the contact with overheated
components. Injuries due to the contact with sharp edges or
protrusions
Injury from the falling appliance
Damage to the appliance or any objects underneath it due to the
appliance falling o from its place of installation
Do not climb onto the appliance
Do not leave anything on top of the appliance
Do not use the water heater with a damaged power supply cable
Do not start or stop the water heater by plugging it into or out of
the wall outlet. Use the power switch for this purpose
Do not open the water heater body
Electric shock from live unsheathed wires under voltage
Ref. Warning Risk Symbol
1
2
3
4
5
6
7
8
9
Failure to comply with this requirement can result in severe injuries and even death
Failure to comply with this requirement can result in damage to property, plants, or animals
General requirements and safety precautions for use
Symbol Meaning
KEY TO SYMBOLS
ADDITIONAL SAFETY RULES
36
