Осы жабдық ЕЕС/89/336 ЕМС электромагниттік үйлесімділігі жөніндегі ЕО директивасына сәйкес әзірленген.
2. ОРНАТУ
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ
Сужылытқыштың техникалық сипаттамалары су жиегі келте құбырларының қасында орналасқан зауыттық тақтайшада көрсетілген.
Ø 353 Ø 450
Көлемі, л 30 40 50 65 80 50 80 100 120 150
15 17 19 21 25 17 22 26 33 41
Сталь
9,5 - 15 17,5 20 13 19 22 26 -
Нержавіюча
сталь
Салмағы, кг
Аристон Термо Групп" компаниясы жасап шығарған электр сужылытқышты сатып алуыңызбен құттықтаймыз. Осы
құрылғы еуропалық сапа стандарттары бойынша әзірленген және мәлімделген техникалық сипаттамаларға жауап
береді. Сужылытқыш қолдануға женіл, жоғары тұтынылу ерекшеліктері бар және пайдалануға төзімді. Оның жұмысына
Сіз риза боласыз деп үміттенеміз.
Сужылытқышты дұрыс орнатылуын және пайдалануын қамтамасыз ету үшін осы нұсқаулықты мұқият оқуынызды
өтінеміз.
ЖАЛПЫ МАҒЛҰМАТТАР
1.1. Жеткізілім жинақталымы және тағайындалуы
1.1.1. Сужылытқыш
1.1.2. Сақтық клапаны
1.1.3. Тіреуіш
1.1.4. Орнату және пайдалану бойынша нұсқаулық
1.1.5. Кепілдеме талоны
1.1.6. Зауыттық орама
Бұл құрылғы ғимараттың, тұрмыстық және шаруашылық үй-жайлардың ішіне орнатуға әзірленген және қайнау
нүктесінен төмен суды ысытуға, ыстық сумен бірнеше жерлерді (ванна, ас үй, дәретхана) қамтамасыз етуі
мүмкіншілігімен қоса автоматтық тәртіптемеде тапсырынды температураны ары қарай ұстау үшін арналған.Судың ысу
уақыты сужылытқыштың көлеміне және ысытқыш элементтің қуатына байланысты.
1.2. Негізгі элементтер
1.2.1. Ішкі бак.
1.2.2. Сужылытқыш сөніп тұрған кезінде де пенополиуретаннан жасалған жылылықты оқтаулағыш.
1.2.3. Ысытқыш элемент.
1.2.4. Қалауынша судың ысу температурасын реттеуге мүмкіндік беретін температураны реттегіш.
1.2.5. Сужылытқыштың ішіндегі судың ысу температурасын бақылау термостаты.
1.2.6. Сужылытқышқа судың құйылатын жерінде орналасатын және суды сумен жабдықтау желісіне кері қайтуынан
сақтау қызметін және артық қысымнан ішкі бакті қорғау қызметін атқаратын сақтық клапан.
1.2.7. Ішкі бакты тотығудан қосымша сақтауды қамтамасыз ететін магнийлі анод.
Назар аударыңыз! Сужылытқышты жинақтау мен бейімдеуді қолданыстағы ережелер мен санитарлық-гигиеналық
қағидаларға және осы нұсқаулықтағы талаптарға сәйкес білікті маман орындауы керек.
2.1. Су жылытқыштың қабырғаға бекіткіші
2.1.1. Сужылытқышты орнату негізгі қабырғада кронштейн және ілмектер арқылы орындалады. Диаметрі 12 мм кем
емес ілмектерді (жеткізілім жинақталымына кірмейтін) пайдалануға ұсыныс беріледі. Таңдалған модельге байланысты,
Сізге 2 немесе 4 осындай ілмектер қажет болуы мүмкін.
2.1.2. Дайындалған бекітпелер сумен тотырылған сужылытқыштың үш есе ауыр салмағын көтере алатын болуы керек.
2.1.3. Жылу жоғалтуды азайту үшін аспапты су бөлетін торапқа барынша жақын жерге орнату керек.
2.1.4. Техникалық қызмет көрсету үшін, аспаптың астынан 50 см кем емес, ал төбеден 10 см болатын бос кеңістік
қалдыру керек.
2.1.5. Ілмектерді қабырғаға жинақтауы сужылытқыш кронштейнінің осы ілмектер бойымен өздігінен орын ауыстыру
мүмкіншілігін жою керек. Орнатқаннан кейін берік бекітілгенін міндетті түрде тексеріңіз.
2.1.6. Ыстық сумен қамтамасыз ету жүйесі бұзылған жағдайда тұтынушының және (немесе) бөтен адамдардың
дүние-мүлкіне зиян келтірмеу үшін, сужылытқышты гидрооқшаулық едендері мен кәріз жүйесінде дренажы бар
ғимараттың ішінде құрастыру керек, және ешбір жағдайда суға ерігіш заттарды сужылытқыштың төменгі жағына қоймау
қажет.
2.1.7. Сужылытқыш қорғалмаған жерде орналасса, сужылытқыштың астына кәріз жүйесінде дренажы бар қорғаныш
түпқоймасын орнату керек.
А
B
C
2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным
требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в
бак, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных
соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в
водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем
на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы
или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко
льцом) трубу или гибкий шланг
для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном
на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на
водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте
подсоединения предохранительный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять ква
лифицированный специалист с соблюдением
правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора
вследствие неправильного заземления или неправильных параметров источника электропитания.
2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую
вилку водонагревателя в розетку.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в
отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен
быть зафиксирован соответствующим винтом.
2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к
клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.
2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
Контакты
индикаторной
лампы
Заземление
Электропитание
Фланец на 5-ти болтах Автоклавный фланец
3.
ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для
этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.
При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры
3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-
ся ручкой, соединенной с термостатом в соответствии с обозначениями.
3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-
ры нагрева и против часовой стрелки для ее уменьшения.
3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной
температуры.
3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный
винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от
источника электропитания и снять пластиковую крышку прибора.
3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно
75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость
образования накипи.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому
обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил
техники безопасности, а так же требованиями, содержащимися в данном руководстве.
4.1. Слив воды
Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения
температуры ниже 0°С.
4.1.1. Отключите электропитание прибора.
4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.
4.1.3. Перекройте подачу холодной воды в водонагреватель.
4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.
4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе
горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать
подсоединения на выходе из водонагревателя.
4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,
установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его
отсутствии дренажный шланг необходимо установить на входе в водонагреватель.
4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.
Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.
В этом случае производитель снимаете себя все гарантийные обязательства.
4.2. Замена внутренних элементов
Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,
выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.
Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте
фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.
Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный
элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение
нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз
при повторной сборке.
Перед проведением любой операции по ремонту или обслуживанию отключите прибор от
электрической сети.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
4.3. Регулярное обслуживание
4.3.1. Магниевый анод
Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости
от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-
вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном
магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену
магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из
нержавеющей стали).
Магниевый анод является расходным материалом, и не подлежит замене по гарантии.
4.3.2. Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного
давления) не был заблокирован или поврежден. При необходимости замените его или удалите
известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего
можно использовать для регулярной проверки исправной работы клапана.
В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление
капель воды. Это является естественным процессом, связанным с тепловым расширением
воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой
канализации.
13
А
B
C
2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным
требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в
бак, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных
соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в
водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем
на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы
или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко
льцом) трубу или гибкий шланг
для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном
на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на
водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте
подсоединения предохранительный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять ква
лифицированный специалист с соблюдением
правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора
вследствие неправильного заземления или неправильных параметров источника электропитания.
2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую
вилку водонагревателя в розетку.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в
отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен
быть зафиксирован соответствующим винтом.
2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к
клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.
2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
Контакты
индикаторной
лампы
Заземление
Электропитание
Фланец на 5-ти болтах Автоклавный фланец
3.
ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для
этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.
При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры
3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-
ся ручкой, соединенной с термостатом в соответствии с обозначениями.
3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-
ры нагрева и против часовой стрелки для ее уменьшения.
3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной
температуры.
3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный
винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от
источника электропитания и снять пластиковую крышку прибора.
3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно
75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость
образования накипи.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому
обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил
техники безопасности, а так же требованиями, содержащимися в данном руководстве.
4.1. Слив воды
Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения
температуры ниже 0°С.
4.1.1. Отключите электропитание прибора.
4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.
4.1.3. Перекройте подачу холодной воды в водонагреватель.
4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.
4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе
горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать
подсоединения на выходе из водонагревателя.
4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,
установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его
отсутствии дренажный шланг необходимо установить на входе в водонагреватель.
4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.
Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.
В этом случае производитель снимаете себя все гарантийные обязательства.
4.2. Замена внутренних элементов
Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,
выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.
Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте
фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.
Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный
элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение
нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз
при повторной сборке.
Перед проведением любой операции по ремонту или обслуживанию отключите прибор от
электрической сети.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
4.3. Регулярное обслуживание
4.3.1. Магниевый анод
Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости
от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-
вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном
магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену
магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из
нержавеющей стали).
Магниевый анод является расходным материалом, и не подлежит замене по гарантии.
4.3.2. Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного
давления) не был заблокирован или поврежден. При необходимости замените его или удалите
известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего
можно использовать для регулярной проверки исправной работы клапана.
В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление
капель воды. Это является естественным процессом, связанным с тепловым расширением
воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой
канализации.
13
Диагностика:автодиагностикаатқарымыніскеқосуүшін5секундтыңішінде«ON/OFF»(А3сур.)және«FAST»(B3сур.)
түймелерінбасыңызжәнеұстаптұрыңыз.
Жарамсыздықүлгісініңкөрсеткішікелесісызбағасәйкескөрсеткішпенкөрсетілетінболады(1-53сур.):
СИД 60°C -NTC1/NTC2температурасыныңүзілуінемесеқадағаныңқысқатұйықталуы;
СИД 70°C -Жылытатынэлементтіңжарамсыздығы(ТЭЖ);
СИД 80°C -Жекеқадағаменанықталғансудыңысыпкетуі;
СИД 50°C және 80°C–Энергияғатәуелдіжадыныңқатесі;
СИД 60°C және 80°C -NFCмодуліменбайланыстыңқатесі;
СИД 70°C және 80°C-Жалпыысыпкетуі;
СИД 50°C, 60°C және 70°C-NFCқатесі;
СИД 60°C, 70°C және 80°C -Судыңболмауы.
ДиагностикарежиміненшығуүшінON/OFF(А3сур.)түймесінебасыңызнемесе25секундкүтіңіз.
Іске қосу:ON/OFFтүймесініңкөмегіменсужылытқыштыөшіріңізжәнеқайтаданқосыңыз(A3сур.).Қайтаіске
қосқаннанкейінқатежоғалғанкездесужылытқышжұмыстыңқалыптырежимінеоралады.
Егерқатедисплейдеқайташығатынболса,жақынмаңдағыавторландырылғансервистікорталыққахабарласуқажет.
4.ТЕХНИКАЛЫҚҚЫЗМЕТКӨРСЕТУ
Назар аударыңыз! Құрылғыны өз бетіңізбен жөндеуге тырыспаңыз. Техникалық қызмет көрсету және жөндеу
бойынша барлық жұмысты қауіпсіздік техникасының қағидаларын, сондай-ақ осы нұсқаулықта берілген
талаптарды сақтай отырып білікті маман орындауға тиіс.
4.1. Суды ағызу
Егерқұрылғыныорнатқанжердетемператураның0°С-тантөмендеуықтималдылығыболса,сужылытқыштағысуды
ағызыптастаукерек.
4.1.1.
Құрылғыныэлектрқуатынанажыратыңыз.
4.1.2.
Құрылғыныңішіндегісудыңтемпературасықауіпсізекендігінекөзжеткізіңіз.
4.1.3.
Сужылытқышқасуықсукелетінжердіжабыңыз.
4.1.4.
Бактіңішіндегіқысымдытүсіруүшінараластырғыштағыыстықсуағатыншүмектіашыңыз.
4.1.5.
Баккеауакіруіүшінсужылытқыштаныстықсушығатынжерге(қызылсақинаменбелгіленген)орнатылған
үшайырдағыілмектішүмектіашыңыз.Олболмағанжағдайдасужылытқыштыңаузындағықосылыстардыдемонтаждау
қажет.
4.1.6.
Кәрізжүйесінебағытталғандренажшлангінсужылытқышқасуықсуқұйылатынжерге(көксақинаменбелгіленген)
орнатылғанүшайырдағыілмектішүмеккежалғаңызжәнеоныашыңыз.
Олболмағанжағдайдадренажшлангінсужылытқыштыңаузынаорнатукерек.
4.1.7.
Судыағызғаннанкейінсужылытқыштыңішіндесуқалмағанынакөзжеткізіңіз.
Су жылытқыштың ішіндегі судың қатып қалуы қайтымсыз өзгерістер мен ақауларға алып келеді.
Аталған жағдайда өндіруші өзінен барлық кепілдік міндеттемелерін алып тастайды.
4.2. Ішкі элементтерін ауыстыру
Жұмыстыбастаралдындақұралдыэлектрқуатыныңкөзіненажыратыңызжәнесужылытқыштансудытөгіңіз.Құралдың
қақпағыналыптастаңыз.
Электрондықтермостаттыауыстыруүшін(T3сур.),қуаттаукабелінклеммалықалыптанажыратыңыз(М3сур.).
Дисплейдіңтақтасынауыстыруүшін(W3сур.)дисплейдіңкабелінажыратыңыз(Y3сур.).
Ысытатынэлементтіжәнемагнийанодын(автоклавтыфланецтімодельдер)ауыстыруүшінсомынды(D4сур.)бұрап
алыңыз,фланецтіңқапсырмасыналыптастаңыз(S4сур.)жәнефланецті(F4сур.)ішінеенгізіңіз.Осініңайналасындабұрай
отырып,фланецтішығарыңыз.
Жылытатынэлементтіжәнемагнийанодын(5бұрандамадағыфланецтімодельдер)ауыстыруүшін5сомындыбұрап
алыңыз(С4сур.)жәнефланецтіалыптастаңыз(F4сур.).
Ауыстырып болған соң барлық компоненттердің өздерінің штатты орындарына орнатылғандығына көз жеткізіңіз.
Фланецтіңтөсемесінәрқайтажинағанкездеауыстыруғакеңесберіледі.
Жөндеу немесе қызмет көрсету жөніндегі кез-келген операцияларды жүргізер алдында құралды электр
желісінен ажыратыңыз.
Тек өндіруші зауытпен шығарылған қосалқы бөлшектерді ғана қолданыңыз.
4.3. Тұрақты қызмет көрсету

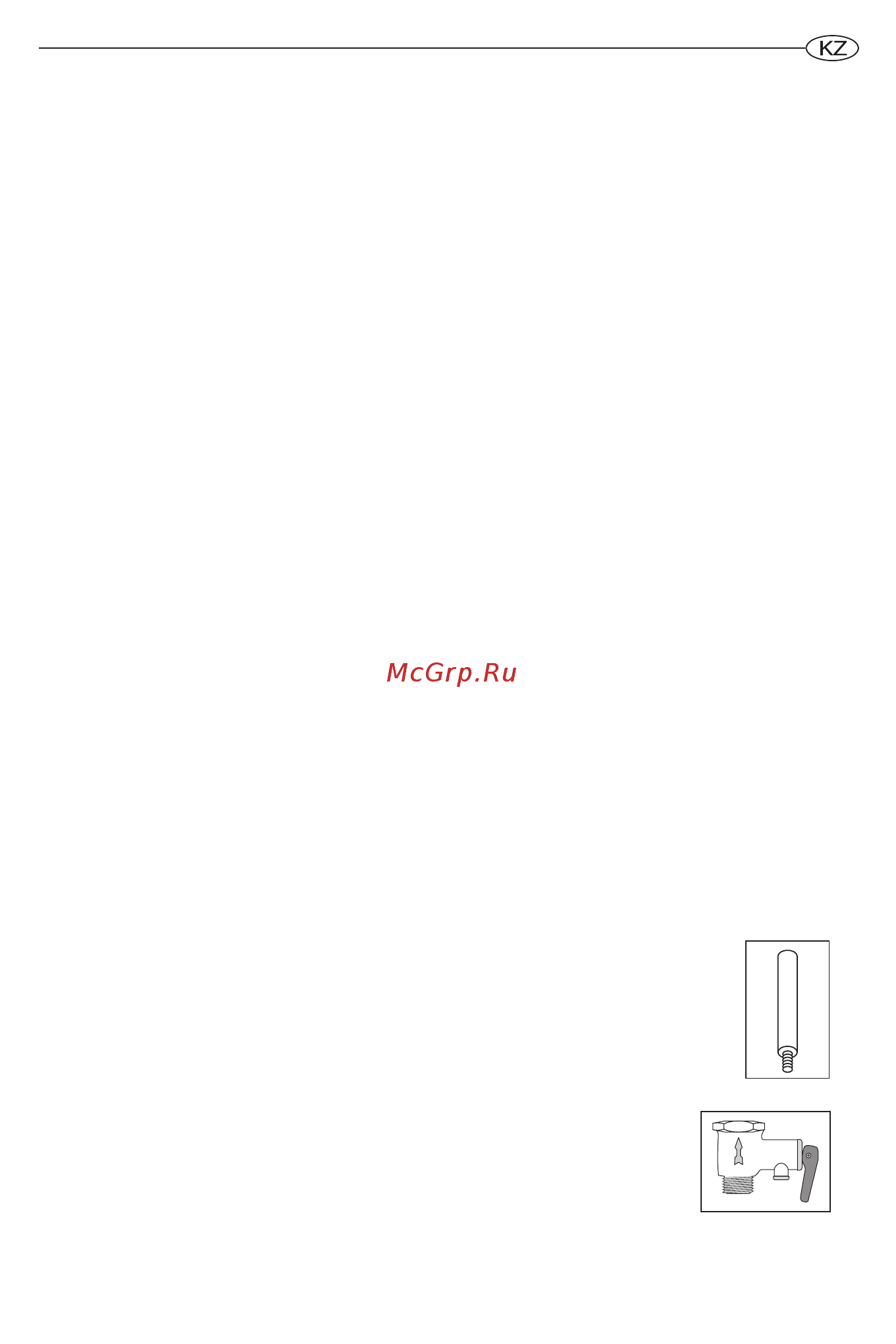

4.3.1. Магнийлік анод
Магнийліканодсусыйымдылығыменқыздырғышэлементін(ҚЭҚ)тоттануданқорғаужүйесінің
ажырамасқұрамдасбөлігіболыптабылады.МагнийліканодтыңкүйінЖЫЛСАЙЫНтексеріптұру
қажет.Қаттытозғанжағдайдамагнийліканодтыауыстыруқажет.Магнийліканодтозыпкеткен
жағдайда(қалдықкөлемібастапқысының30%-наназ)сусыйымдылығыменқыздырғышэлементінің
кепілдігіжарамсыз.Магнийліканодты(тотбаспайтынболаттанжасалғансусыйымдылығыбарсу
жылытқыштардықоспағанда)24айдакемдегенде1мәртеауыстырыптұруқажет.
Магнийлік анод шығыс материалы болып табылады және кепілдік бойынша ауыстырылмайды.
4.3.2. Сақтандырғыш клапан
Сақтандырғышклапансуықсумагистраліндесуболмағанжағдайдасужылытқыштағысудың
қайтуыныңалдыналады;қызунәтижесіндесукөлеміартуынанішкібактаорыналатынартық
қысымдысуықсумагистралінежәне/немесесақтандырғышклапанныңдренаждықсаңылауы
арқылытүсіреді(ішкібакпенсуықсумагистраліндегіқысымныңбіратмосфераданжоғары
болатынайырмасында).Сақтандырғышклапанның(артыққысымнанқорғауқұрылғысы)
бұғатталғаннемесезақымдалғанболмауынжүйелітүрдетексеріптұрыңыз.Қажетжағдайда
оныайырбастаңызнемесеәктіңқағынкетіріңіз.
Егерсақтандырғышклапанныңиінтірегіболса,оныкөтеріп,клапанныңақаусызжұмысістеп
тұрғанынтексеругепайдалануғаболады.
Қыздырутәртібіндесақтандырғышклапанныңдренаждықсаңылауынансутамшысыпайдаболуымүмкін.
Бұлсудыңқызубарысындажылып,ұлғаюыменбайланыстытабиғипроцессболыптабылады.Сақтандырғыш
клапанныңдренаждықсаңылауынкәрізжүйесіменжалғауғакеңесберіледі.
Суқұбырыжелісінің5барданжоғарықысымындасақтандырғышклапанныңалдынасуқысымыныңредукторынорнатуқажет.
37

Содержание

Похожие устройства

Скачать
Случайные обсуждения

Ответы 1

Что означает защита от включения без воды
4 года назад
