Warm Aquos 10L VA12010 [11/24] Электрическая схема
![Warm Aquos 10L VA12010 [11/24] Электрическая схема](/views2/1633575/page11/bgb.png)
WARM AQUOS 11

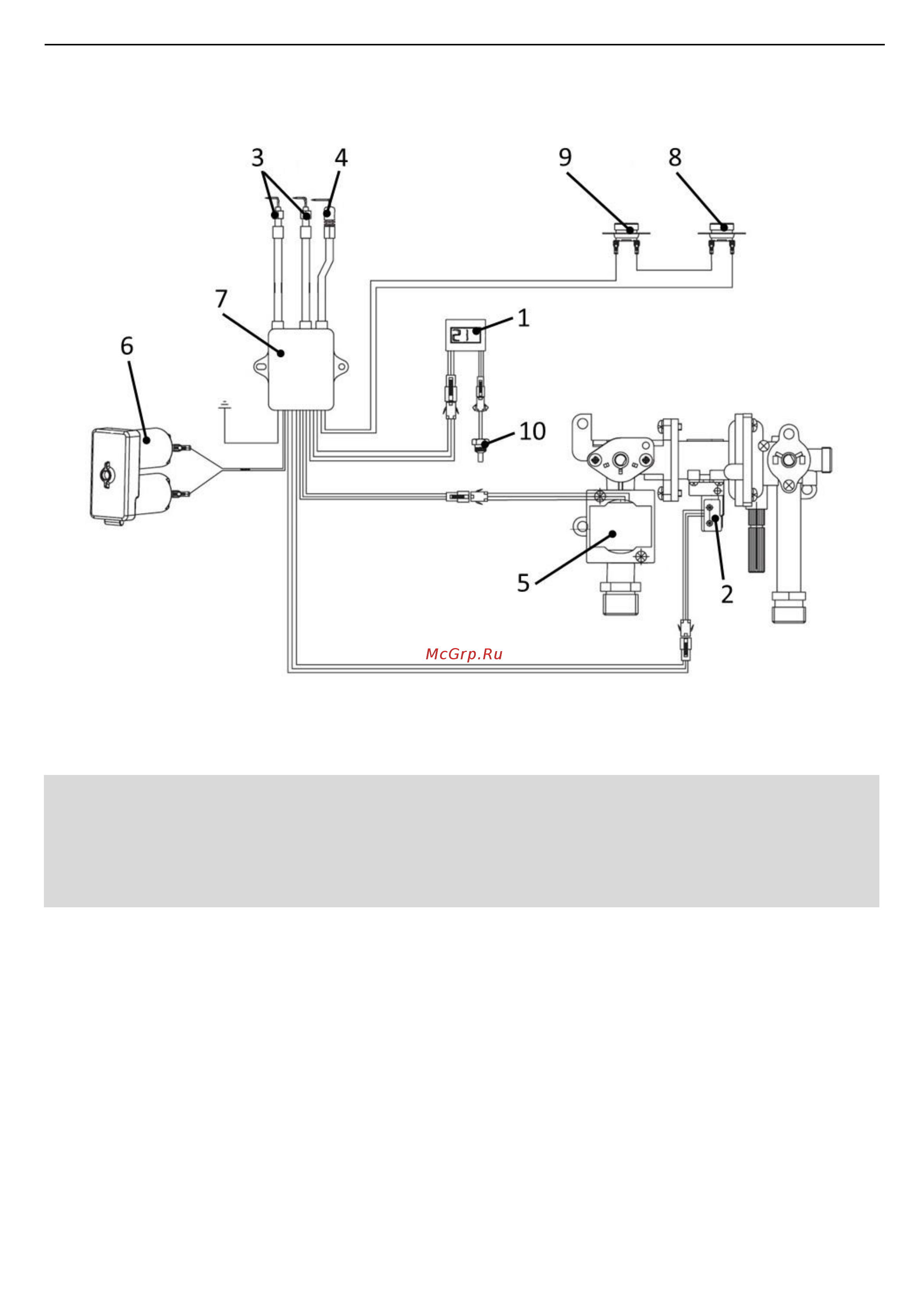

Электрическая схема
Рис.4
1. Дисплей
2. Микровыключатель
3. Электрод розжига
4. Электрод ионизации
5. Электромагнитный клапан
6. Батарейный отсек
7. Электронный блок управления
8. Датчик контроля дымовых газов
9. Датчик перегрева
10. Датчик температуры
