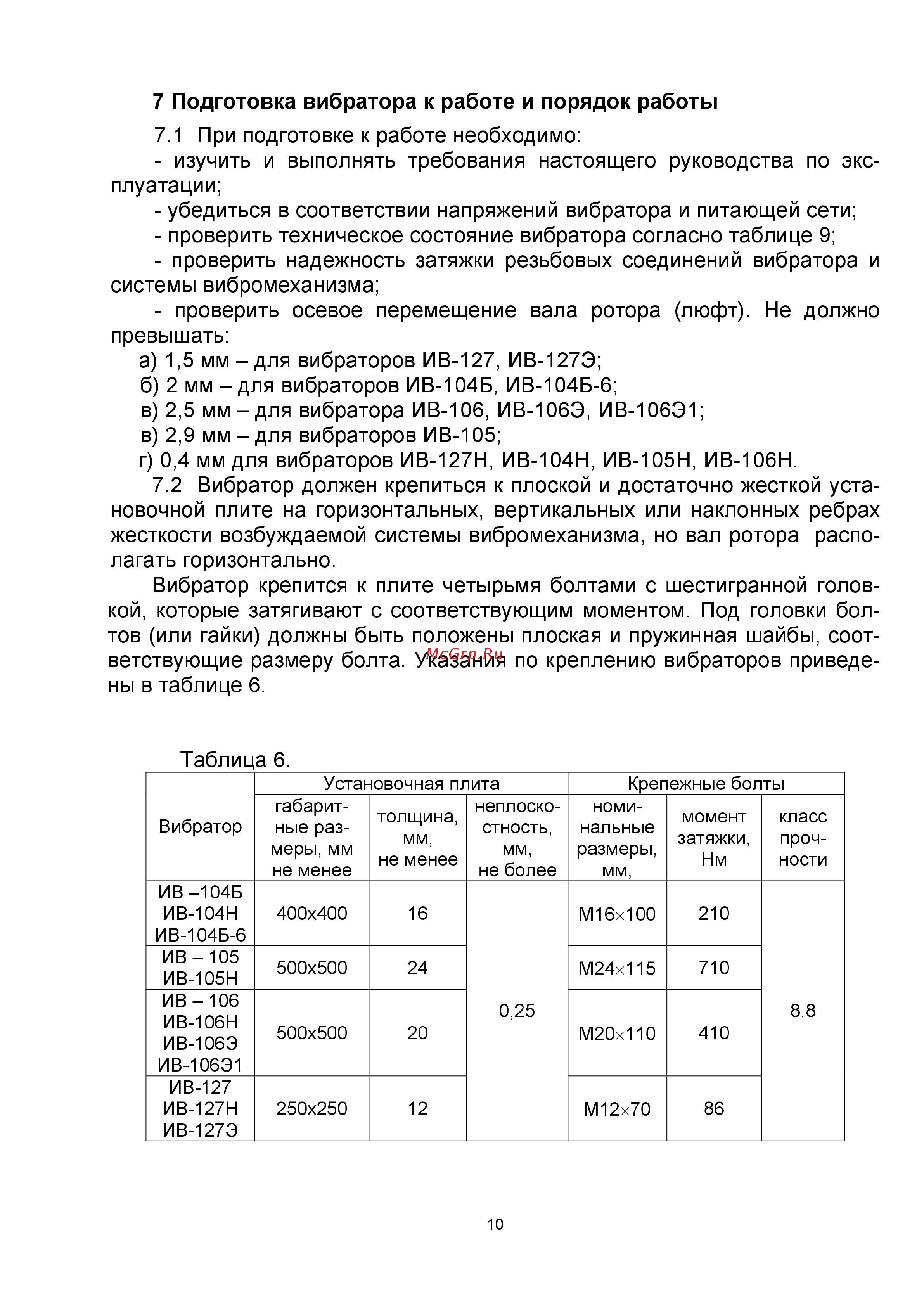

7 Подготовка вибратора к работе и порядок работы 7 1 При подготовке к работе необходимо изучить и выполнять требования настоящего руководства по экс плуатации убедиться в соответствии напряжений вибратора и питающей сети проверить техническое состояние вибратора согласно таблице 9 проверить надежность затяжки резьбовых соединений вибратора и системы вибромеханизма проверить осевое перемещение вала ротора люфт Не должно превышать а 1 5 мм для вибраторов ИВ 127 ИВ 127Э б 2 мм для вибраторов ИВ 104Б ИВ 104Б 6 в 2 5 мм для вибратора ИВ 106 ИВ 106Э ИВ 106Э1 в 2 9 мм для вибраторов ИВ 105 г 0 4 мм для вибраторов ИВ 127Н ИВ 104Н ИВ 105Н ИВ 106Н 7 2 Вибратор должен крепиться к плоской и достаточно жесткой уста новочной плите на горизонтальных вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма но вал ротора распо лагать горизонтально Вибратор крепится к плите четырьмя болтами с шестигранной голов кой которые затягивают с соответствующим моментом Под головки бол тов или гайки должны быть положены плоская и пружинная шайбы соот ветствующие размеру болта Указания по креплению вибраторов приведе ны в таблице 6 Таблица 6 Вибратор ИВ 104Б ИВ 104Н ИВ 104Б 6 ИВ 105 ИВ 105Н ИВ 106 ИВ 106Н ИВ 106Э ИВ 106Э1 ИВ 127 ИВ 127Н ИВ 127Э Установочная плита Крепежные болты габарит неплоскономи толщина момент класс ные раз стность нальные мм затяжки проч меры мм мм размеры не менее Нм ности не менее не более мм 400x400 16 М16х100 210 500x500 24 М24х115 710 0 25 8 8 500x500 20 М20х110 410 250x250 12 М12х70 86 ю
