6
3.5 Характеристики подшипников качения указаны в табли-
це 5.
Таблица 5
Тип
вибратора
Номер
пози-
ции по
рисун-
ку 2
Условное
обозначение
подшипника
Номер
стандарта
ГОСТ
Основные
размеры,
мм
Количество
подшипни-
ков на из-
делие
ГОСТ
3189-89
междуна-
родное
ИВ–05-50,
ИВ–99Н,
ИВ–2.5-25,
ИВ–127Н
6
80305А
6305ZZ
7242-81
256217
2
ИВ–2.5-25Н
42305
NJ305 ECP
-
256217
2
4 Комплектность
4.1 В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
5 Устройство и принцип работы

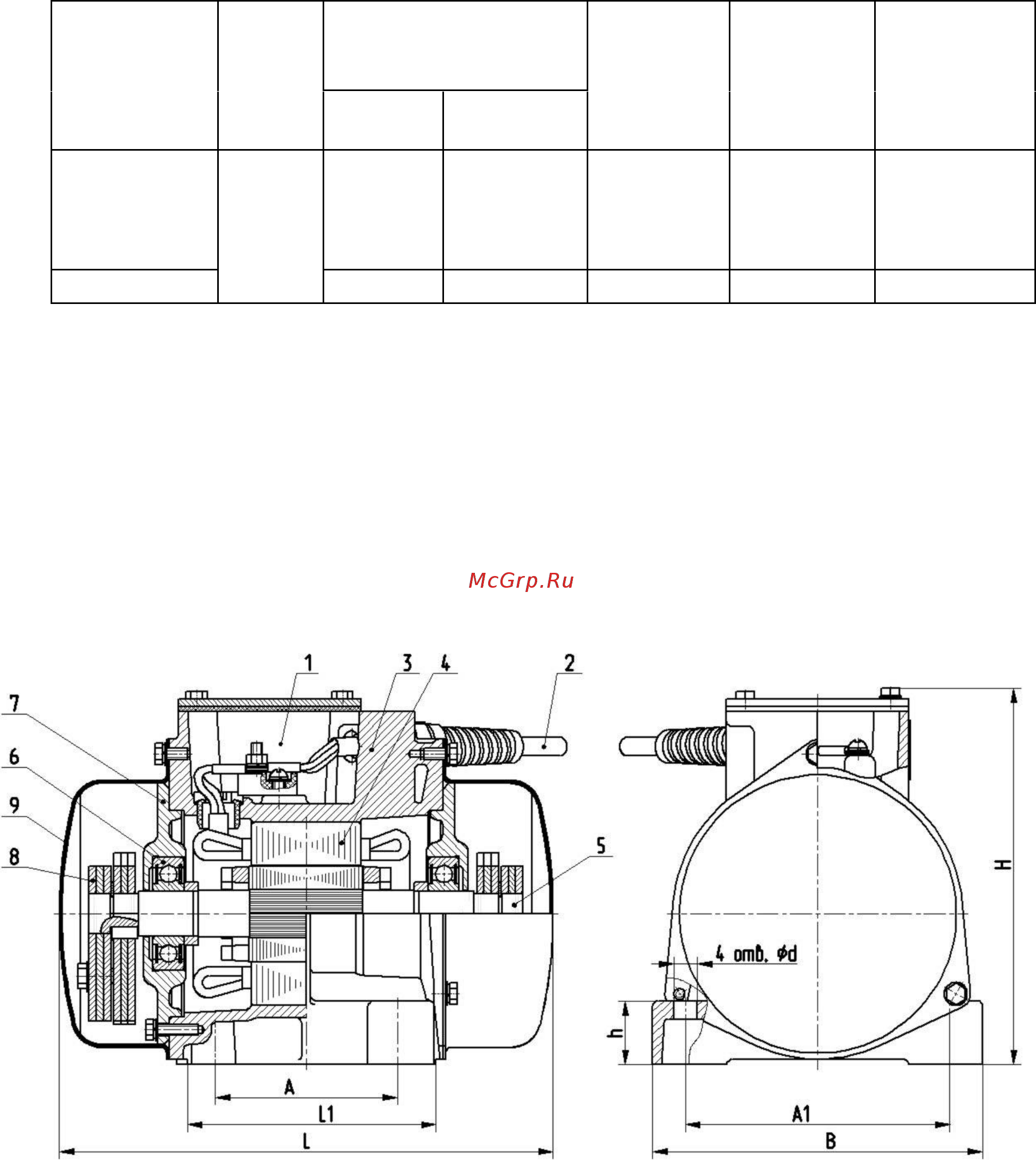

Рисунок 2. ИВ–05-50, ИВ–99Н, ИВ–2.5-25, ИВ–2.5-25H, ИВ–127Н
1 – коробка выводов; 2 – кабель токоподводящий; 3 – стани-
на; 4 – статор; 5 – ротор; 6 – подшипник; 7 – щит подшипниковый;
8 – дебаланс; 9 – крышка.
