Продолжение таблицы 4
Тип вибратора
L B H
L1
A
A1
D
h
ИВ-107А, ИВ-107Н
ИВ-107А-1,5,
ИВ-107Н-1,5
460
300
280
185
130
240
22
60
ЭВ-320, ИВ-320
191
117
132
-
63
80
5,8
6

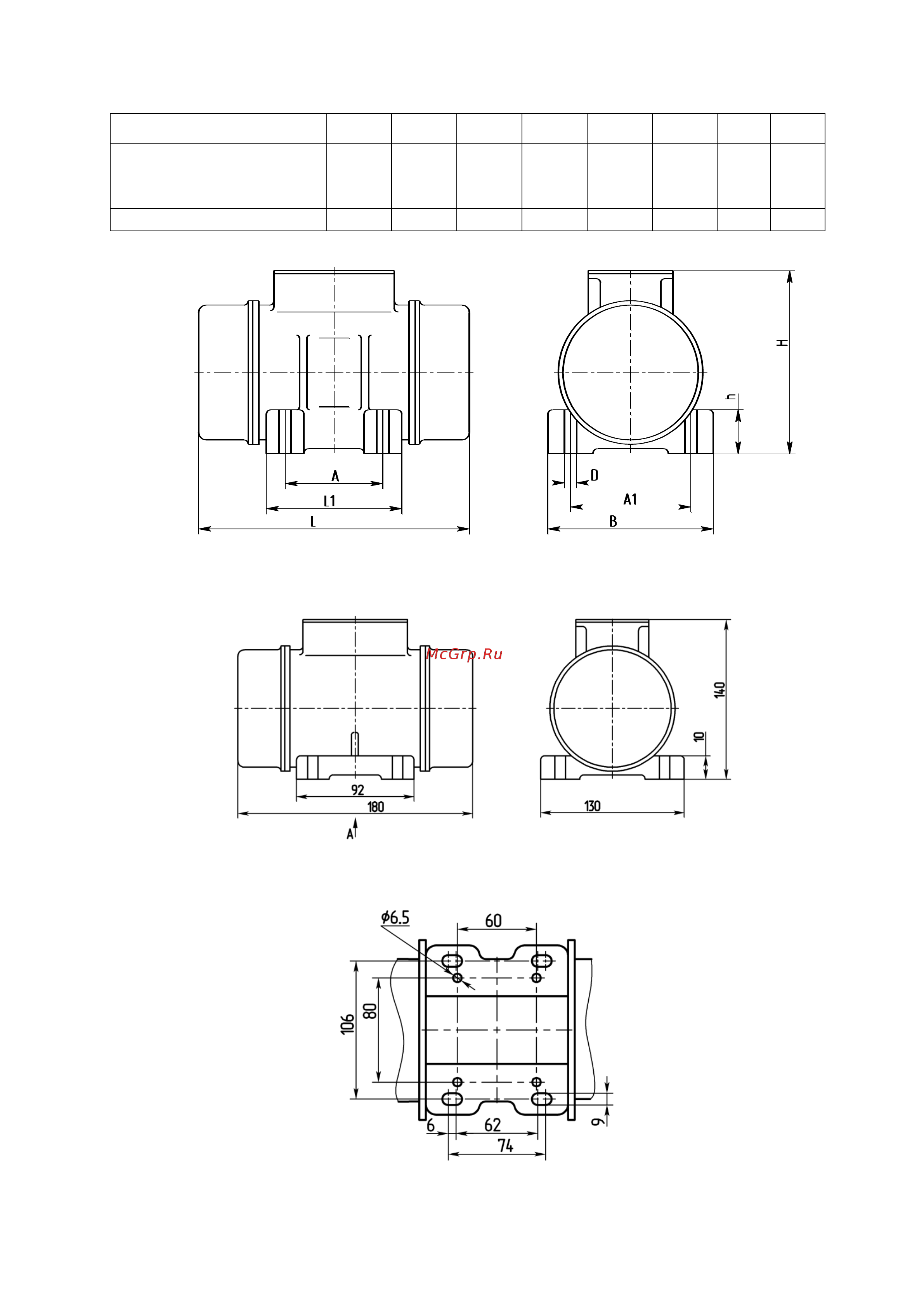

Рисунок 1
Вид А
Рисунок 2. Вибраторы ИВ-01-50, ИВ-02-50
- 5 -
www.som-msk.ru
