ОПИСАНИЕ ИЗДЕЛИЯ
Культиватор DAEWOO предназначен для обработки почвы культивированием (фрезерованием),
рыхлением и ее разравниванием на земельных участках. Культиватор в комплекте с навесными
или прицепными механизмами, орудиями и устройствами может выполнять работы по пахоте,
междурядной обработке почвы, выкапыванию корнеплодов, перекачке не питьевой воды, сено-
кошению, снегоуборке, уборке площадных территорий, перевозку грузов до 500 кг.

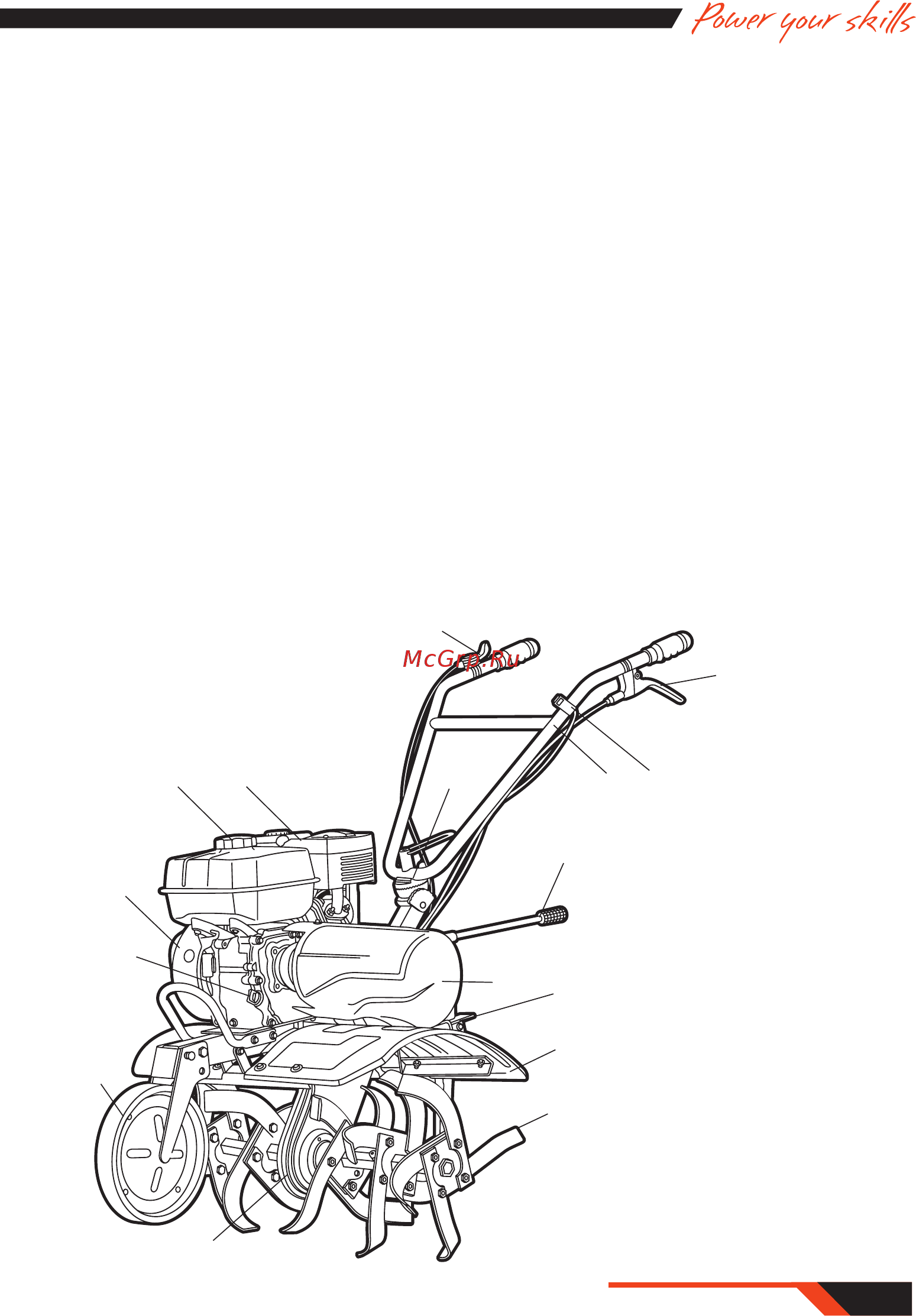

1. Горловина топливного бака
2. Маслозаливная горловина
3. Защитное крыло
4. Сцепка
5. Рукоятки управления
6. Рычаг дроссельной заслонки
7. Регулировка положения
рукояток управления
8. Стартер двигателя
9. Выключатель зажигания
10. Рычаг привода
11. Рычаг переключения передач
12. Защитный кожух ремня
13. Воздушный фильтр
14. Редуктор
15. Фреза
16. Транспортировочное колесо
3
4
14
5
6
7
9
10
11
12
16
1
2
8
13
15
1. Рама с двигателем и рулем – 1 шт.
2. Ось фрезы – 2 шт.
3. Траверса – 1 шт.
4. Планка защиты – 2 шт.
5. Сошник в сборе – 1 шт.
6. Палец – 1 шт.
7. Хомут крепления тросов – 2 шт.
8. Рычаг переключения скоростей – 1 шт.
9. Нож фрезы – 24 шт.
10. Крепеж для сборки фрез – 1 компл.
11. Защита – 2 шт.
12. Комплект ключей с чехлом:
Рожковый ключ 17x19 – 1 шт.
Рожковый ключ 13x16 – 1 шт.
Рожковый ключ 12x14 – 1 шт.
Рожковый ключ 8x10 – 1 шт.
Шестигранник – 1 шт.
Отвертка крестовая – 1 шт.
Ключ свечной – 1 шт.
13. Защитный кожух – 1 шт.
14. Стопорный палец, шплинт – 1 компл.
15. Крепеж для защиты – 1 компл.
16. Зажим – 1 шт.
КОМПЛЕКТНОСТЬ
