Инструкция по эксплуатации

- 8 -

Plasma 40 air

4. Плазменная резка

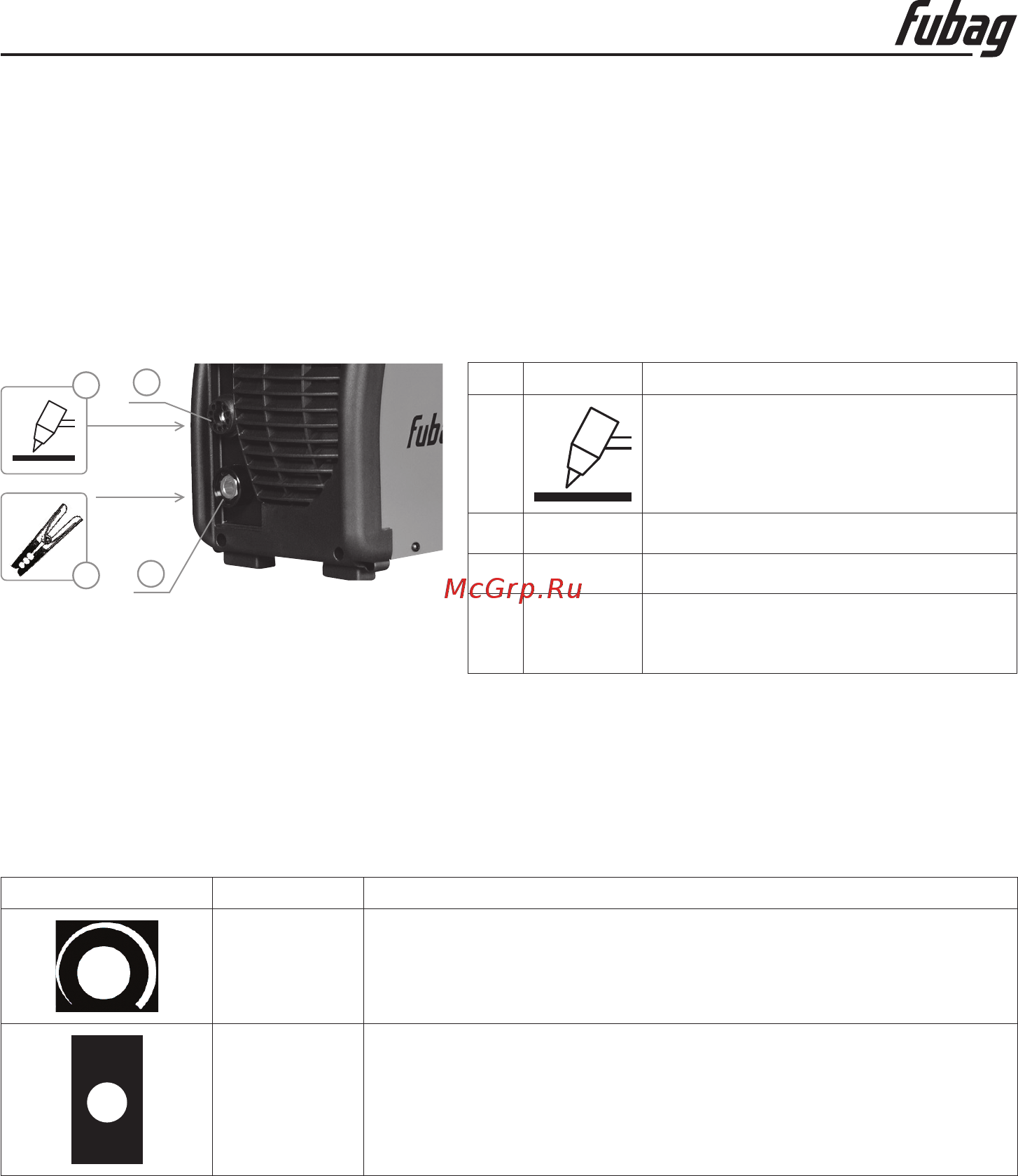

4.1 ПОДКЛЮЧЕНИЕ ПЛАЗМЕННОГО РЕЗАКА И КАБЕЛЯ МАССЫ

УКАЗАНИЕ!

Используйте только оригинальные плазменные резаки для корректной работы

системы!

Поз. Символ Описание

Плазменный резак

2 Кабель массы

3 Центральный разъём

Розетка, сварочный ток «+»

Подключение кабеля массы

Рис. 4.1

• Плазменный резак подсоединить к центральному разъёму и зафиксировать накидной

гайкой.

• Вставить штекер кабеля массы в розетку, сварочный ток «+», и зафиксировать.

4.2 НАСТРОЙКА ТОКА РЕЗКИ

Орган управления Действие Результат

Вращать

Ручка настройки тока

Вращение – настройка тока

Диапазон настройки 20-40 А

run

set

Нажать

Кнопка выбора режима Резка/Продувка

Установите в режим RUN для начала работы

5. Воздушно-плазменная резка

Установите плазменный резак над изделием таким образом, чтобы расстояние от сопла

до изделия составляло порядка 3-4 мм. Для повышения качества резки и простоты экс-

плуатации используйте специальную опорную насадку.

Нажмите кнопку горелки. В начале процесса загорится пилотная дуга. Как только она

достигнет изделия, аппарат перейдёт на рабочий ток. После того, как процесс станет

стабильным можно приступать к резке. Для прекращения процесса отпустите кнопку

резака. Дуга погаснет, произойдёт продувка резака воздухом, аппарат перейдёт в ре-

жим ожидания.
