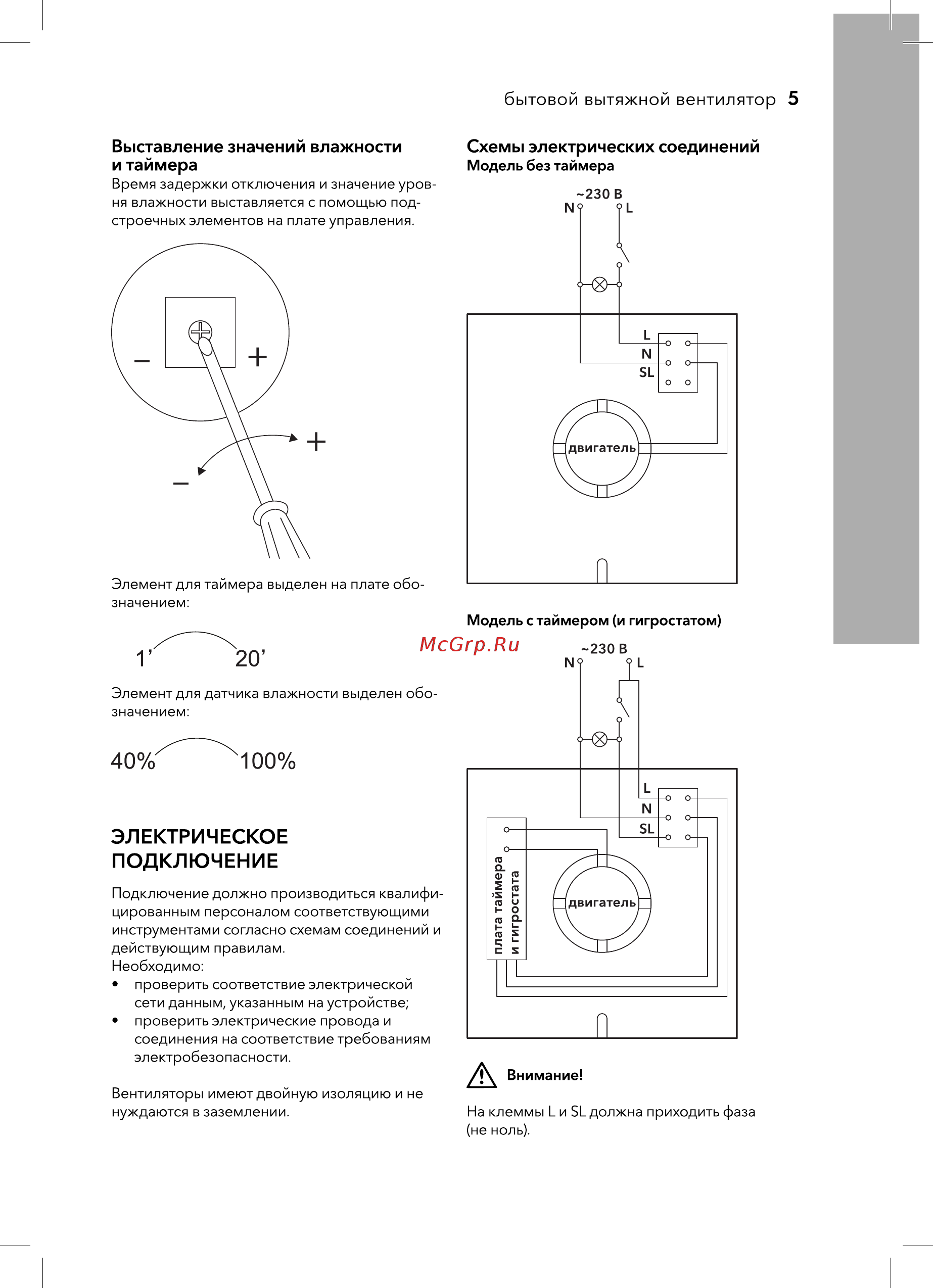

бытовой вытяжной вентилятор 5 Выставление значений влажности и таймера Схемы электрических соединений Модель без таймера Время задержки отключения и значение уров ня влажности выставляется с помощью под строечных элементов на плате управления Элемент для таймера выделен на плате обо значением Элемент для датчика влажности выделен обо значением ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ Подключение должно производиться квалифи цированным персоналом соответствующими инструментами согласно схемам соединений и действующим правилам Необходимо проверить соответствие электрической сети данным указанным на устройстве проверить электрические провода и соединения на соответствие требованиям электробезопасности Вентиляторы имеют двойную изоляцию и не нуждаются в заземлении На клеммы 1_ и должна приходить фаза не ноль
