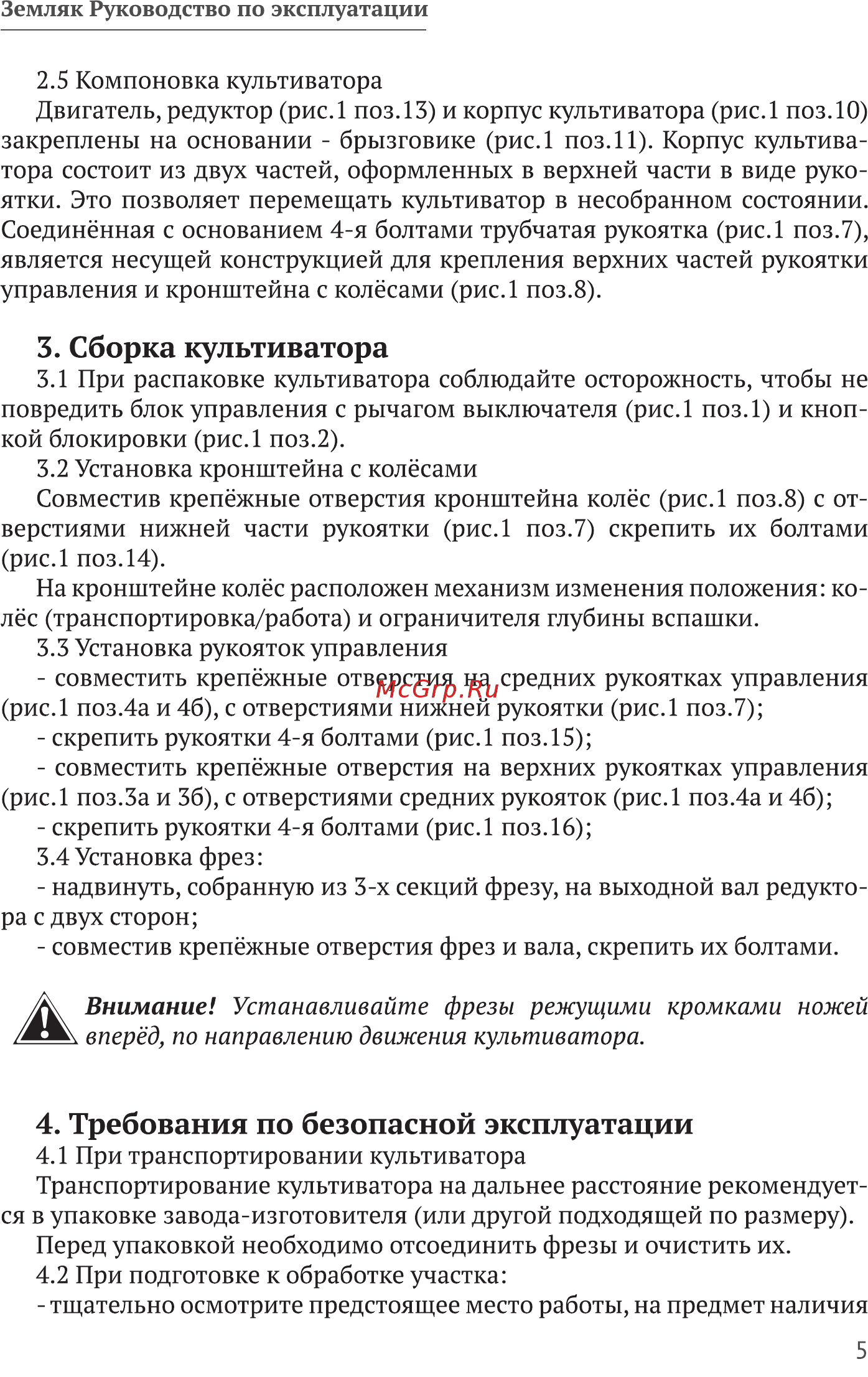

Земляк Руководство по эксплуатации 2 5 Компоновка культиватора Двигатель редуктор рис 1 поз 13 и корпус культиватора рис 1 поз 10 закреплены на основании брызговике рис 1 поз 11 Корпус культива тора состоит из двух частей оформленных в верхней части в виде руко ятки Это позволяет перемещать культиватор в несобранном состоянии Соединённая с основанием 4 я болтами трубчатая рукоятка рис 1 поз 7 является несущей конструкцией для крепления верхних частей рукоятки управления и кронштейна с колёсами рис 1 поз 8 3 Сборка культиватора 3 1 При распаковке культиватора соблюдайте осторожность чтобы не повредить блок управления с рычагом выключателя рис 1 поз 1 и кноп кой блокировки рис 1 поз 2 3 2 Установка кронштейна с колёсами Совместив крепёжные отверстия кронштейна колёс рис 1 поз 8 с от верстиями нижней части рукоятки рис 1 поз 7 скрепить их болтами рис 1 поз 14 На кронштейне колёс расположен механизм изменения положения ко лёс транспортировка работа и ограничителя глубины вспашки 3 3 Установка рукояток управления совместить крепёжные отверстия на средних рукоятках управления рис 1 поз 4а и 46 с отверстиями нижней рукоятки рис 1 поз 7 скрепить рукоятки 4 я болтами рис 1 поз 15 совместить крепёжные отверстия на верхних рукоятках управления рис 1 поз За и 36 с отверстиями средних рукояток рис 1 поз 4а и 46 скрепить рукоятки 4 я болтами рис 1 поз 16 3 4 Установка фрез надвинуть собранную из 3 х секций фрезу на выходной вал редукто ра с двух сторон совместив крепёжные отверстия фрез и вала скрепить их болтами Внимание Устанавливайте фрезы режущими кромками ножей жЖ вперёд по направлению движения культиватора 4 Требования по безопасной эксплуатации 4 1 При транспортировании культиватора Транспортирование культиватора на дальнее расстояние рекомендует ся в упаковке завода изготовителя или другой подходящей по размеру Перед упаковкой необходимо отсоединить фрезы и очистить их 4 2 При подготовке к обработке участка тщательно осмотрите предстоящее место работы на предмет наличия 5
