Зубр ЗШ-П65-2600 ПВСТК [4/6] Порядок работы

Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Штроборез

| |

Во избежание травм и повреждения изде-

лия всегда КРЕПКО затягивайте прижим-

ной фланец.

Для регулировки необходимой глубины пропила

отпустите ограничительный винт 2 и

` для ЗШ-П30-1400 ПСТ(К): регулировкой угла

открытия кожуха 3

` кроме ЗШ-П30-1400 ПСТ(К): регулировкой

угла наклона машины относительно кожуха

установите по указателю желаемую глубину

реза, зафиксируйте затяжкой винта 2.

Установите (кроме ЗШ-П30-1400 ПСТ(К)) на не-

обходимую сторону дополнительную рукоятку

1 и крепко затяните. Отрегулируйте (только для

ЗШ-П30-1400 ПСТ(К)) угловое положение руко-

ятки, для чего отпустите имбусовым ключом 14

крепежный винт и установите ее в нужном по-

ложении, после чего затяните винт.

Приготовьтесь к работе:

` убедитесь в том, что диски правильно уста-

новлены, надежно закреплены, Вы убрали

посторонние предметы от движущихся частей

изделия;

` отметьте на необходимой поверхности линии

будущего пропила;

` подготовьте (при необходимости) средство от-

вода пыли (например, пылесос);

` оденьте индивидуальные средства защиты:

очки, рукавицы, респиратор.

Порядок работы

Подключите изделие к электрической сети.

Перед включением изделия в сеть ОБЯЗА-

ТЕЛЬНО убедитесь в том, что выключатель

находится в выключенном положении.

Включите изделие:

` для ЗШ-П30-1400 ПСТ(К): переведя выклю-

чатель 7 в положение «1».

` кроме ЗШ-П30-1400 ПСТ(К): сдвиньте язычок

выключателя вперед и нажмите клавишу.

Примечание! Благодаря системе плавного пу-

ска, шпиндель изделия раскручивается посте-

пенно. Дождитесь полной раскрутки дисков.

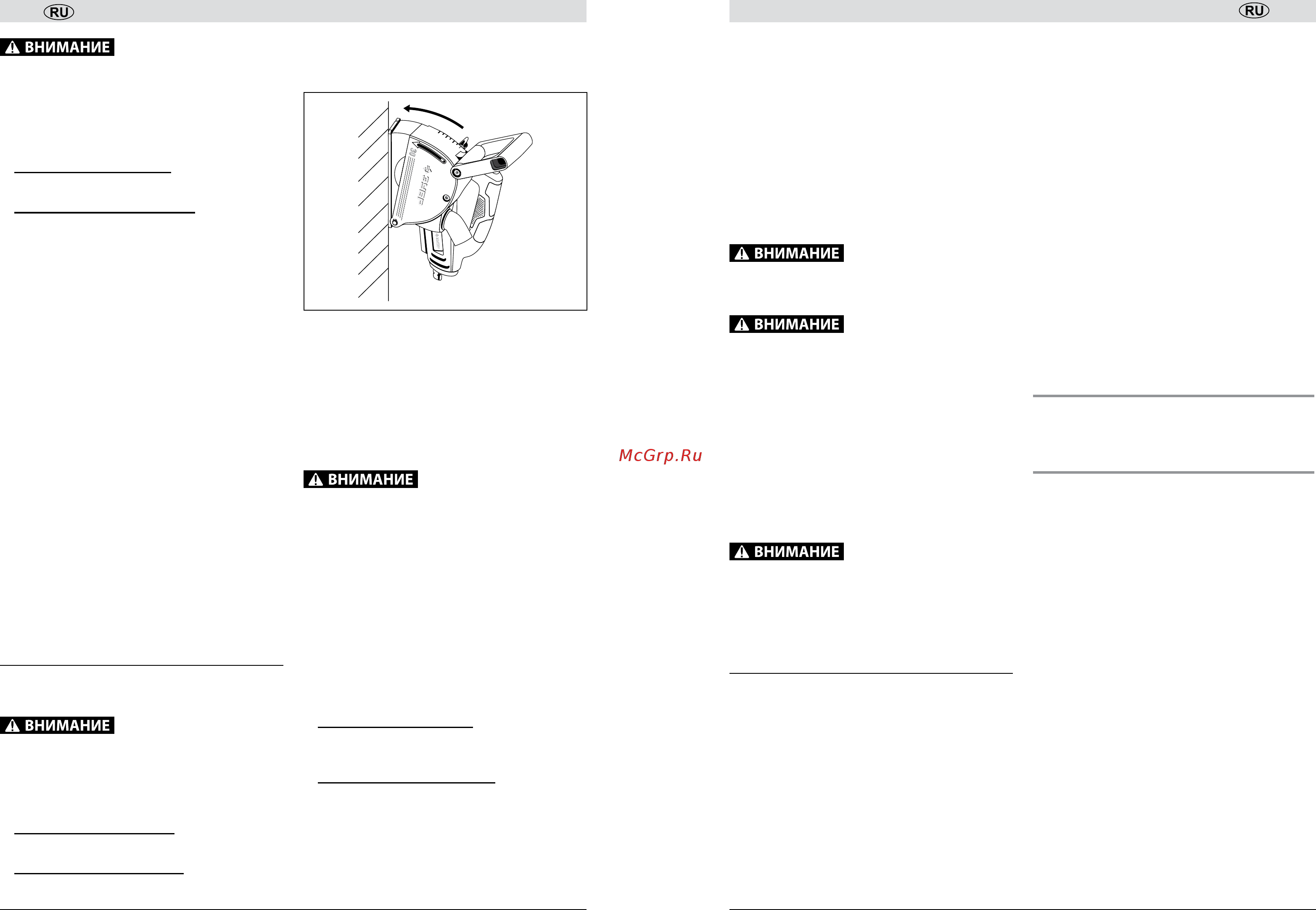

Установите изделие (в начале линии пропила)

роликом 9 на обрабатываемую поверхность

так, чтобы диски не касались поверхности.

Плавно наклоняйте изделие, углубляясь дис-

ками в поверхность до нужной глубины реза

или до упора ограничителя.

Начните плавно вести изделие вдоль линии

пропила.

Изделие не предназначено для влажной

резки. НИ В КОЕМ СЛУЧАЕ не используйте

воду для смачивания дисков или поверх-

ности.

Примечание! При работе с изделием следи-

те за оборотами двигателя. Падение оборотов

на 20% и более свидетельствует о перегрузке.

В этом случае необходимо снизить нагрузку или

усилие подачи изделия.

Изделие оснащено фиксацией выключателя

во включенном положении. Для фиксации вы-

ключателя:

` для ЗШ-П30-1400 ПСТ(К): во включенном по-

ложении подвиньте язычок вперед и отпусти-

те выключатель;

` кроме ЗШ-П30-1400 ПСТ(К): сдвиньте кла-

вишу 7 вперед и нажмите на переднюю часть

клавиши до фиксации.

Изделие (кроме ЗШ-П30-1400 ПСТ(К)) осна-

щено поворотной основной рукояткой, которая

обеспечивает удобный естественный хват при

любом положении изделия. Для изменения по-

ложения рукоятки нажмите кнопку 17 и, не отпу-

ская ее, поверните рукоятку вокруг продольной

оси в нужное положение (влево/вправо с шагом

90 градусов). Отпустите кнопку 16.

Изделие оснащено системой защиты от пере-

грузки. Во время работы, при возникновении

перегрузки (например, при заклинивании дис-

ков) изделие отключается. В этом случае, пре-

жде чем продолжать работу, устраните причину

перегрузки (измените способ работы, снизьте

усилие давление на изделие) или извлеките за-

клинившие диски.

Не пытайтесь извлечь заклиненные диски

путем включения изделия.

После устранения причины заклинивания,

при включенной клавише 7, двигатель за-

пустится в работу автоматически.

По окончании работы выключите изделие, пере-

ведя (только для ЗШ-П30-1400 ПСТ(К)) выклю-

чатель 7 в положение «0» или отпустив (кроме

ЗШ-П30-1400 ПСТ(К)) клавишу выключателя 7.

После выключения изделия диски некоторое

время продолжают вращаться. Не кладите из-

делие на опорную поверхность, дождитесь пол-

ной остановки дисков.

При работе диски сильно нагреваются – не

прикасайтесь к ним сразу по окончании ра-

боты и до полного остывания.

Периодическое обслуживание

Все работы по техническому обслуживанию

должны проводиться при отключенном от сети

кабеле.

В процессе эксплуатации необходима периоди-

ческая (по мере износа) замена графитовых ще-

ток электродвигателя. Для замены щеток:

` отключите изделие от сети;

` отверткой открутите винт крышки двигателя

(для ЗШ-П30-1400 ПСТ(К)) или крышку щет-

кодержателя 6 (кроме ЗШ-П30-1400 ПСТ(К)) и

снимите её;

` выньте изношенную щетку и вставьте новую;

` установите (кроме ЗШ-П30-1400 ПСТ(К)) щет-

кодержатель на место;

` проделайте аналогичные операции с другой

щеткой;

` установите (только для ЗШ-П30-1400 ПСТ(К))

крышку двигателя на место и закрепите ее.

В процессе резки бетона внутри корпуса изде-

лия могут накапливаться абразивные и токо-

проводящие частицы. Для предотвращения по-

вреждения изделия и поражения электрическим

током, периодически (по возможности, часто)

тщательно продувайте корпус изделия через

воздухозаборные отверстия (в задней части

корпуса). Для продувки используйте выходной

поток пылесоса или источник сжатого воздуха

(например, компрессор) с давлением выходного

потока не более 2 атм.

Рекомендации

по эксплуатации

Убедитесь, что напряжение Вашей сети соответ-

ствует номинальному напряжению изделия.

Включайте изделие в сеть только тогда, когда Вы

готовы к работе.

Перед первым использованием изделия вклю-

чите его без нагрузки и дайте поработать 10–20

секунд. Если в это время Вы услышите посто-

ронний шум, почувствуете повышенную вибра-

цию или запах гари, выключите изделие, отсо-

едините кабель питания от сети и установите

причину этого явления. Не включайте изделие,

прежде чем будет найдена и устранена причина

неисправности.

Перед резкой бетона убедитесь в отсутствии

в местах пропилов скрытой проводки и труб.

Во избежание несчастных случаев, каждый раз

перед включением изделия в сеть убедитесь,

что выключатель 7 находится в выключенном

положении.

Регулярно (перед каждым использованием) про-

веряйте состояние дисков и надежность их кре-

пления. Затупленные, треснутые, сколотые, не-

закрепленные диски могут стать причиной травм

и привести к выходу изделия из строя.
