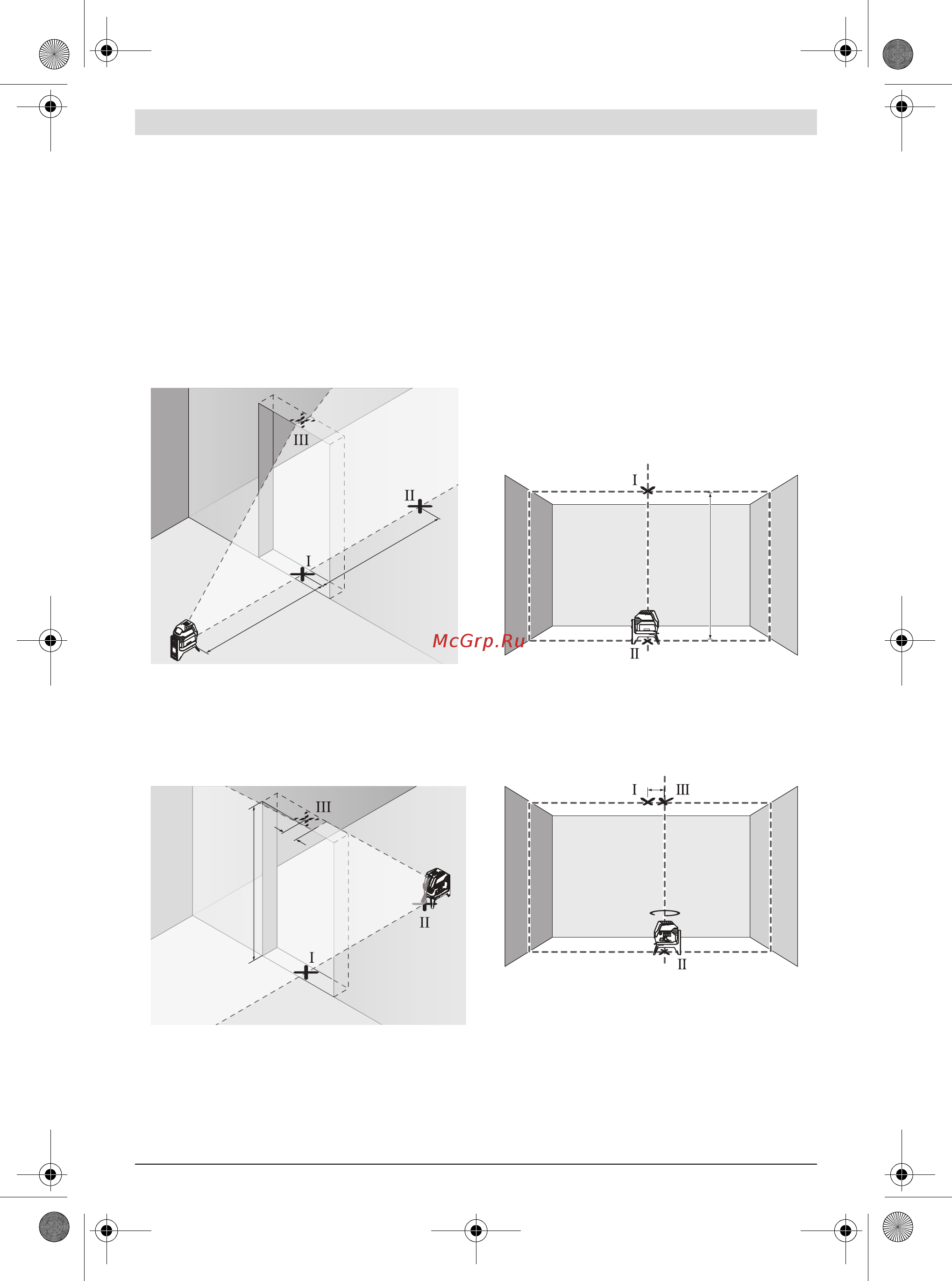

Проверка точности нивелирования вертикальной ли-
нии
Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.
–Установите измерительный прибор на расстоянии
2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Дайте измерительному прибору са-
монивелироваться в режиме перекрестных линий и на-
правьте лазерные лучи на дверной проем.
–Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка III).
– Переставьте измерительный инструмент на другую сто-
рону дверного проема прямо за точкой II. Подождите,
пока из
мерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки I и II.
–Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
– Измерьте высоту проема двери.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
=двойная высота проема двери x 0,3 мм/м
Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d
max
=2x2м x0,3мм/м =1,2мм. Таким образом, рассто-
яние между отметками не должно превышать 1,2 мм.
Проверка точности отвеса
Для проверки Вам требуется свободный измерительный
участок на твердом основании с расстоянием ок. 5 м меж-
ду полом и потолком.
– Монтируйте измерительный инструмент на поворотное
крепление и установите его на пол.
– Включите измерительный инструмент и подождите
окончания самонивелирования.
–Отметьте середину точки пересечения лазерных линий
на потолке (точка I). Отметьте, кроме того, середину
нижней лазерной точки на полу (точ
ка II).
–Разверните измерительный инструмент на 180°. Рас-
положите его так, чтобы середина нижней лазерной
точки находилась в ранее отмеченной точке II. Дайте
измерительному инструменту нивелироваться. От-
метьте середину верхней лазерной точки (точка III).
– Расстояние d между двумя обозначенными точками I и
III на потолке отображает фактическое отклонение из-
мерительного инструмента от вертикали.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между полом и потолком
x0,7мм/м
Пример: при расстоянии между полом и потолком 5 м
максимальное отклонение составляет
2,5 m
2,5 m
2 m
d
5 m
180°
d
