1. Устройство станка

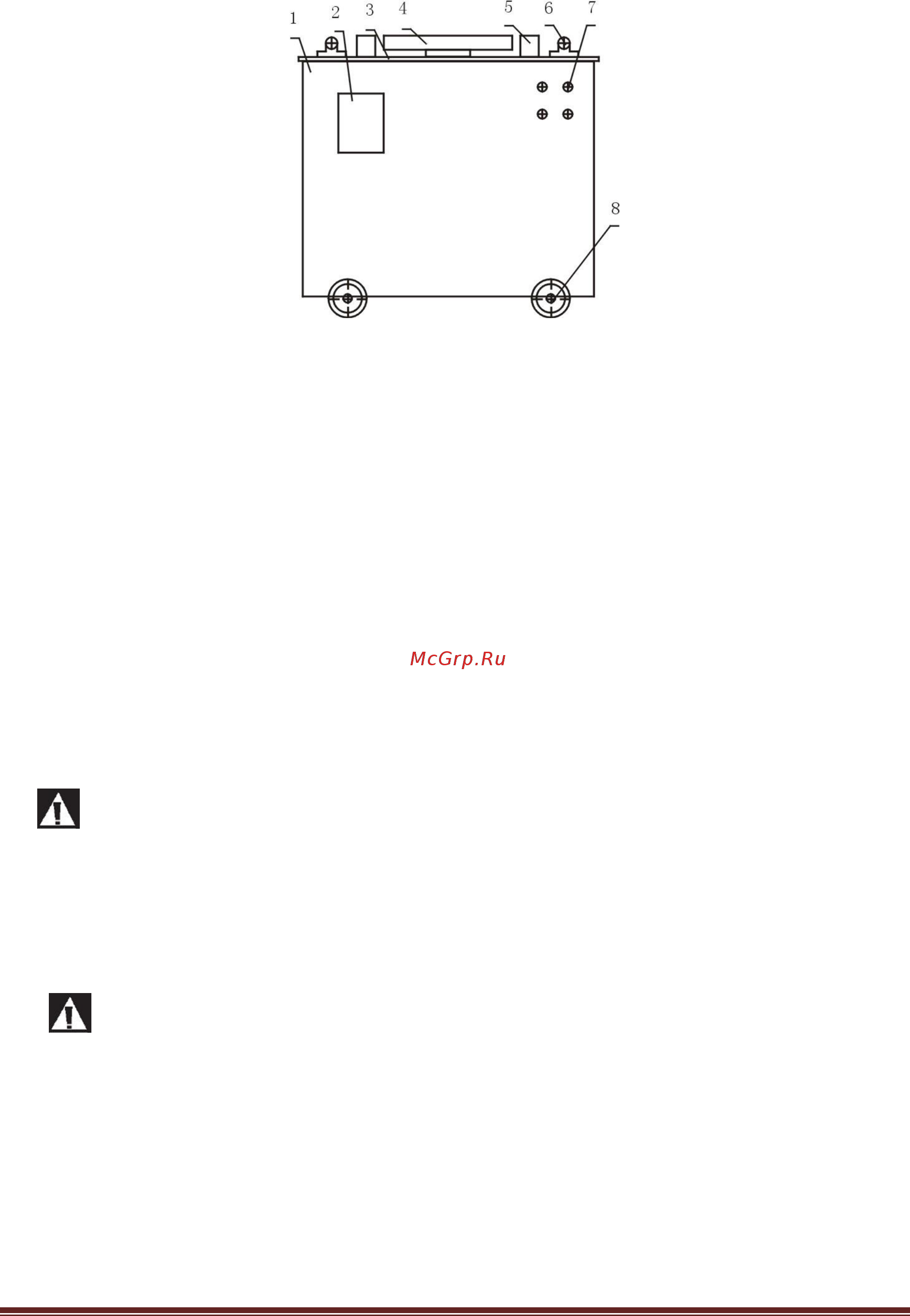

Станок состоит из следующих частей: блока трансмиссии, держателя станка и рабочей

платформы. Рабочая платформа приводится электроприводами через треугольное

ременное колесо, две пары прямозубых передач.

1. Электродвигатель;

2. Информационная табличка;

3. Верхняя плита;

4. Рабочая плита;

5. Держатель втулок;

6. Подающий ролик;

7. Кнопка;

8. Колесо;

Станки состоят из электрического привода (Электродвигатель и ремённая

передача), редуктора (Зубчатые передачи станков работают в масляной ванне).

Стандартная допустимая рабочая температура: от -10°C до +40°C. При температуре

ниже 10°C масло, перед пуском, необходимо подогреть до +5°C.

4. Эксплуатация.

Внимание! Перед началом работы станок нужно заправить маслом согласно

п.6 данного руководства.

1) Подсоединить электропитание (3 фазы, и заземление).

2) Подсоединить педаль управления.

3) Отрегулировать угол гиба перемещением «Управляющих гаек концевика реверса»

на торце рабочей плиты (для GW40А).

Все работы по настройке управляющих гаек производить только при

нажатой кнопке аварийного СТОПа!

4) Включить питание в электрощите станка.

5) Повернуть переключатель ручного или автоматического режима против часовой

стрелки в положение «Автомат» .

Проверить рабочий цикл нажатием кнопки «Старт» или педали: рабочая плита должна

повернуться на необходимый угол и вернуться назад .

В ручном режиме нажать и удерживать кнопку «Старт», по

достижении рабочей плиты заданного угла, отпустить кнопку «Старт», рабочая плита

должна остановится. Для возвращении рабочей плиты в исходное положение нажать

кнопку «Реверс».
