Повернуть переключатель ручного или автоматического режима по часовой стрелке

в положение «Ручное» , в дальнейшем порядок действий такой же

как со станками с ручным управлением.

*ВНИМАНИЕ! Станок GW-40М имеет только ручной режим управления!

6) Установить расстояние между центральным пальцем и поворотным пальцем на 2 мм

больше толщины стержня. Радиус изгиба стержня устанавливается толщиной

центрального пальца

7) Установить стержень и произвести гибку.

8) По окончании работы выключить питание.

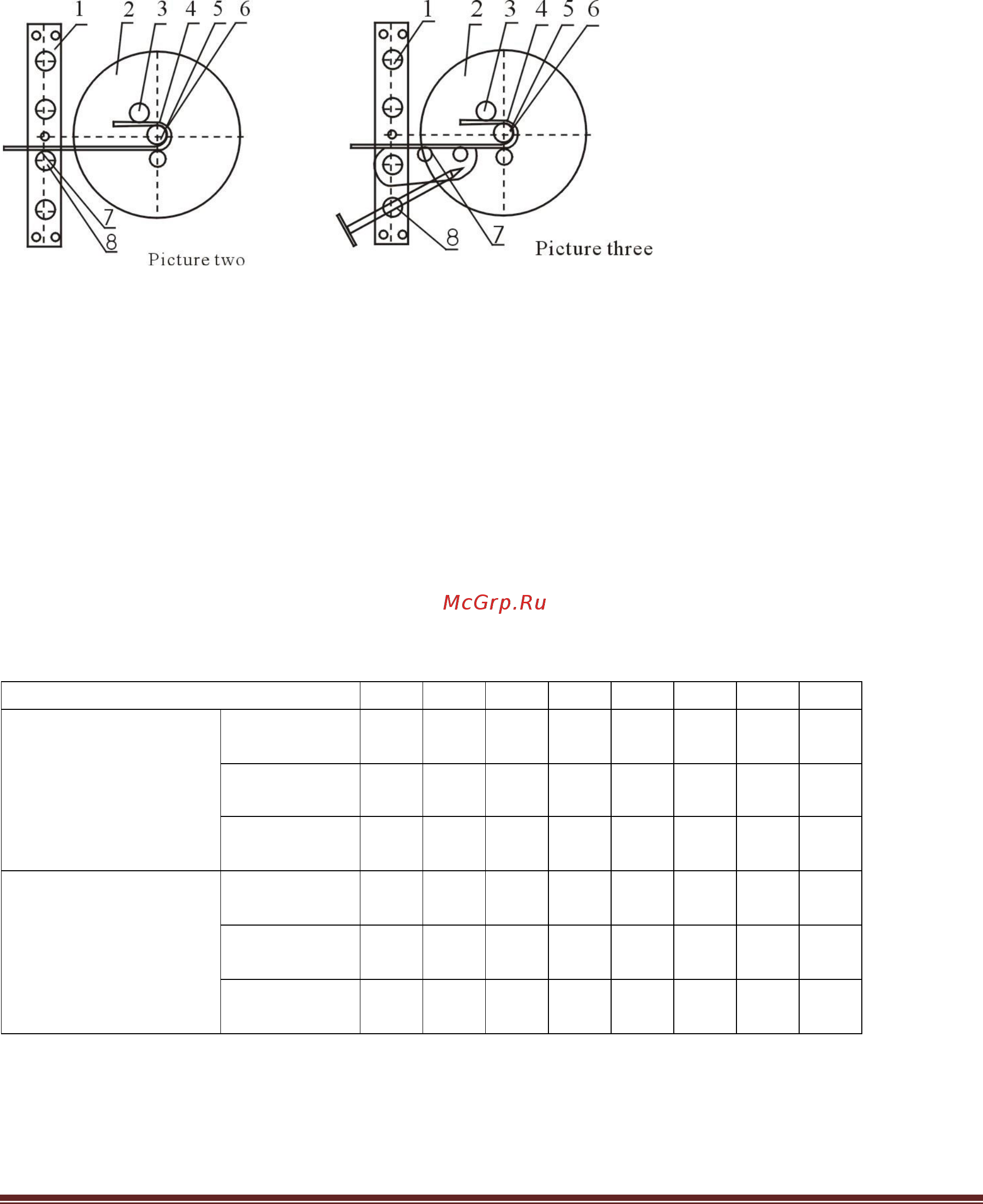

1. Держатель втулок 1. Держатель втулок

2. Рабочая плита 2. Рабочая плита

3. Втулка 3. Втулка

4. Стальной стержень 4. Стальной стержень

5. Крышка формы 5. Крышка формы

6. Вал 6. Вал

7. Удерживающий шпиндель 7. Удерживающий шпиндель

8. Удерживающий шпиндель 8. Втулка

Таблицы максимального одновременного количества стержней при гибке

Серия GW 40 А/М

Количество стержней

Макс. диаметр /

одиночная гибка

при пределе

прочности

<450N/mm2

<650N/mm2

<850N/mm2

Макс. диаметр /

двойная гибка при

пределе

прочности

<450N/mm2

<650N/mm2

<850N/mm2
