Резак пропановый
Р3-345П СВ000002058
Инструкция по эксплуатации Страница: 2

Nn ink. Р3-345П СВ000002058 [2/4] 3 1 2 9

Резак внутрисоплового смешения Р3-345

предназначен для ручной газокислород-

ной резки листового и сортового металла

из низкоуглеродистых сталей с использо-

ванием кислорода по ГОСТ 5583 и пропана

технического марки ПТ, бутана техниче-

ского марки БТ, смеси пропан-бутановой

марки СПБТ по ГОСТ 20448 или ацетилена.

Основные параметры резака соответствуют

требованиям к резакам типа Р3 по ГОСТ 5191

«Резаки инжекторные для ручной кислород-

ной резки».

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе с мундштуком № 2 1 шт.

Руководство по эксплуатации 1 шт.

РЗ-345П / РЗ-345ПУ

РЗ-345В / РЗ-345ВУ

При эксплуатации резака необходимо со-

блюдать:

• «Межотраслевые правила по охране труда

при производстве ацетилена, кислорода,

процессе напыления и газопламенной об-

работке металлов», ПОТ РМ-19-2001. Утв.

Министерством труда и социального раз-

вития РФ от 14.02.2002.

• «Межотраслевые правила по охране труда

при электро- и газосварочных работах»

ПОТ РМ-020-2001 Утв. Министерством тру-

да и социального развития РФ от 9.10.2001.

• «Правила устройства и безопасной эксплу-

атации сосудов, работающих под давлени-

ем», утвержденные ГОСГОРТЕХНАДЗОРом

от 27.11.1987.

• К работе резаком допускаются лица не

моложе 18 лет, прошедшие медицинское

освидетельствование, соответствующее

обучение, инструктаж, проверку знаний

Работа резака основана на нагреве подо-

гревающим пламенем металла до темпе-

ратуры воспламенения с последующим

сжиганием его в струе режущего кислорода.

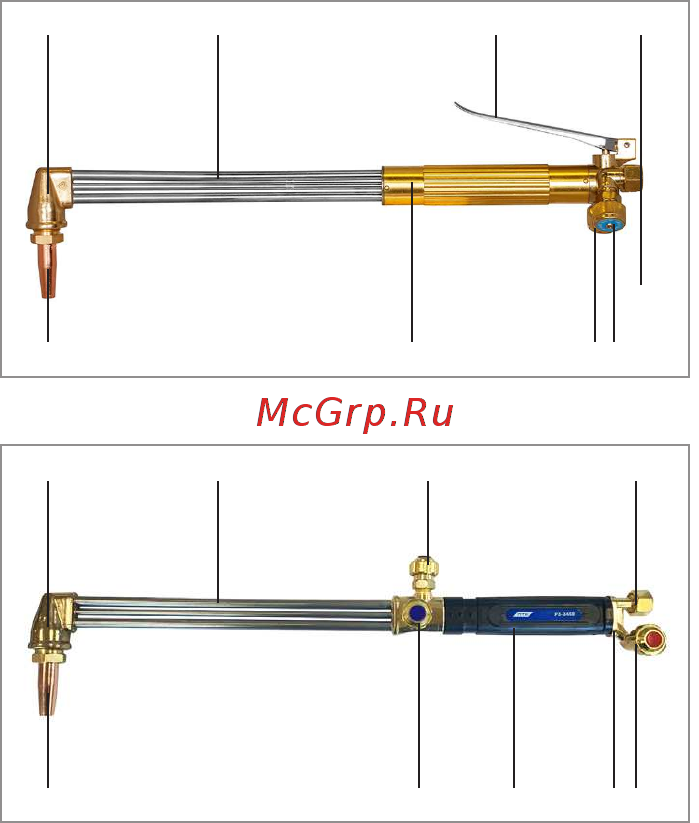

Резак состоит из рукоятки (1) с вентилями

подогревающего кислорода (2) и горючего

газа (3), клапаном режущего кислорода (4),

присоединительными штуцерами кислорода

(5) и горючего газа (6) с накидными гайками

и ниппелями для присоединения резинотка-

невых рукавов Ø 6/9, трех трубок (7), головки

(8) и газосмесительного мундштука (9), име-

ющего узел смешивания кислорода и горю-

чего газа. Газосмесительный мундштук (9)

разборный, состоит из двух частей. Внутрен-

няя часть представляет собой пятиканаль-

ный смеситель, сопрягающийся с головкой

(8) по трем коническим пояскам с углом 30°,

и внутренний мундштук с каналом режуще-

го кислорода и шлицами, образующими с

наружным мундштуком каналы для выхода

горючей смеси. Расположение смеситель-

ного узла в мундштуке существенно повы-

шает безопасность резака при возникнове-

нии внутреннего горения (обратного удара).

Трубки (7) изготовлены из нержавеющей

стали. Конструкция резака позволяет про-

изводить замену газосмесительных мунд-

штуков непосредственно на рабочем месте.

Сменные многопламенные мундштуки вну-

трисоплового смешения имеют каналы сме-

си, выполненные по конусной поверхности

внутреннего мундштука. При такой кон-

струкции зона наибольшего теплового воз-

действия пламени максимально приближена

к режущей струе, что позволяет уменьшить

ширину реза и снизить расход кислорода и

горючего газа по сравнению с мундштуками

кольцевого типа аналогичной мощности.

8 7 4 5

31 29

8 7 4 5

3129
