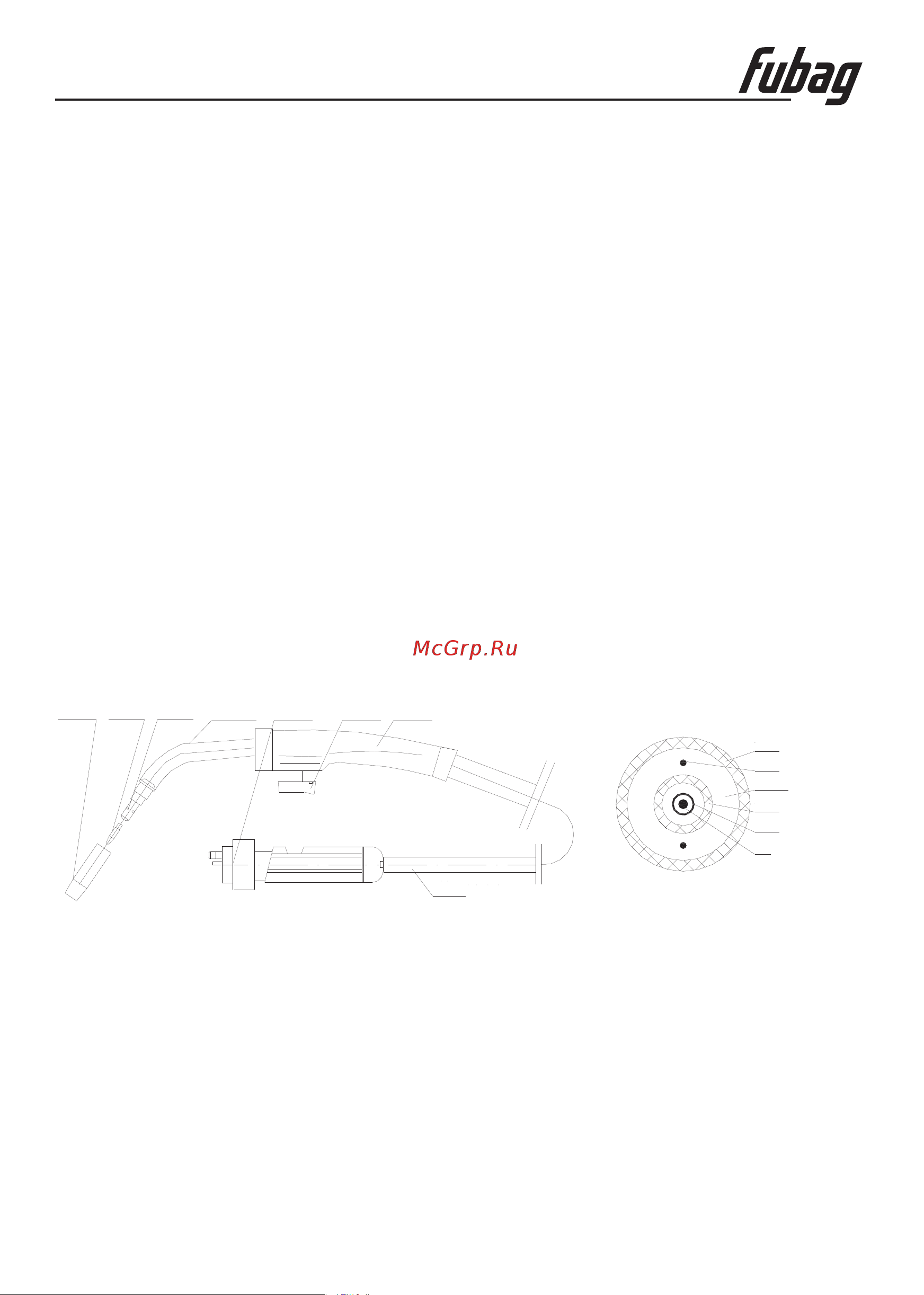

5. Горелка

Горелка состоит из крепления горелки, соединительного кабеля и ручки. Крепление горелки

представляет собой устройство сопряжения горелки и устройства для подачи проволоки.

Соединительный кабель: покрытый нейлоном направляющий канал помещен в центр полого

кабеля. Внутренняя часть канала предназначена для подачи проволоки. Свободное

пространство между каналом и полым кабелем предназначено для подачи защитного газа.

Сам полный кабель предназначен для подачи тока.

На ручке горелки установлено S-образное колено. На задней части горелки имеется

соединение с полым кабелем, а с передней стороны шунт. Защитный газ проходит через

шунт и образует в сопле хорошо сбалансированный поток воздуха, и затем выбрасывается

струей наружу. Управление током осуществляется с помощью быстродействующего

выключателя на ручке.

- Перед сборкой и разборкой горелки или перед заменой компонентов необходимо отключить

подачу электропитания

- Следует вовремя заменять сопло, так как его изношенность влияет на качество сварки.

Распределитель горелки также следует менять в случае его поломки

- Необходимо заменять изношенный кабель горелки

Внимание:

СОПЛО

ВЫКЛ-ЛЬ

РУЧКА

РАЗЪЕМ

КОЛЕНО

ШУНТ

КОНТАКТОР

КАБЕЛЬ

ОБОЛОЧКА

КАБЕЛЬ УПРАВЛЕНИЯ

ПОЛЫЙ КАБЕЛЬ

ИЗОЛЯЦИЯ

ПРОВОЛОКА

ШЛАНГ
