6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

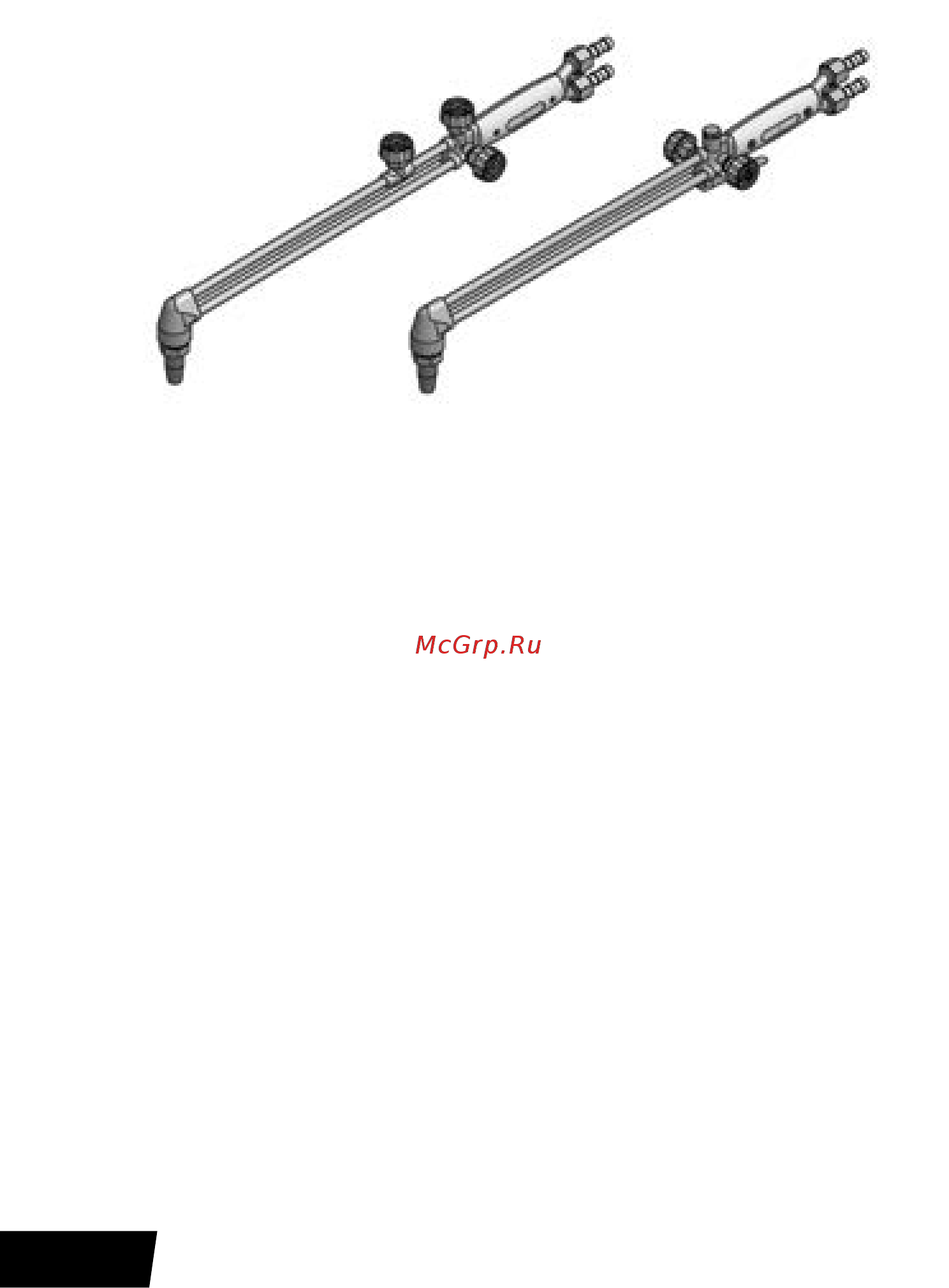

Резак состоит из головки, вентилей горючего газа (ГГ), подогреваю-

щего кислорода (КП), режущего кислорода (КР) (или клапана с ры-

чагом), ручки и присоединительного блока с гайками и ниппелями.

Все элементы резака соединены между собой трубками (соединение

неразборное).

Кислород поступает в резак по рукаву (тип III по ГОСТ 9356-75) через

ниппель, присоединенный к резаку гайкой, имеющей правую резьбу, и

далее через вентиль КП синего цвета в мундштук газосмесительный.

Горючий газ поступает в резак по рукаву (тип I по ГОСТ 9356-75)

через ниппель, присоединенный к резаку накидной гайкой с риской,

имеющей левую резьбу, и далее через вентиль ГГ красного цвета в

мундштук газосмесительный.

Подача кислорода в осевое отверстие внутреннего мундштука осу-

ществляется вентилем КР либо клапаном с рычагом.

Регулировка расхода газов осуществляется соответствующими венти-

лями.

Работа резака основана на нагреве металла до температуры плавле-

ния с последующим сжиганием его в струе режущего кислорода.

Резак совместим, и может работать с газосмесительными мундштука-

ми других фирм: Донмет, Корд, MESSER GREISHEIM, GCE и др.
