• Р3П-МУ – резак увеличенной длины по сравнению с базовым испол-

нением.

Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но

для работы в диапазоне температур:

• для Р2А – от минус 40º до плюс 40º;

• для Р3П – от минус 20º до плюс 40º.

6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

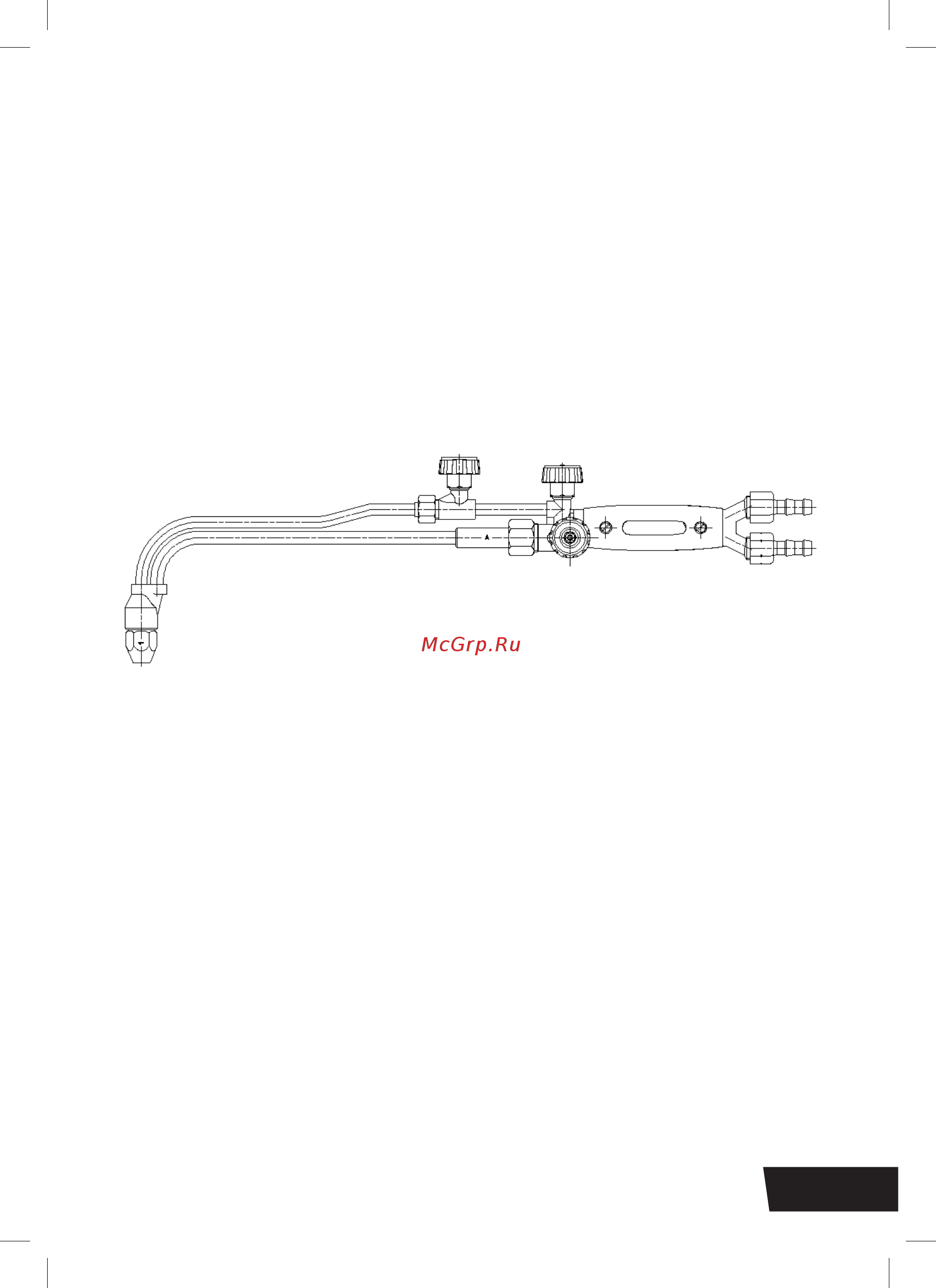

Рис. 1- общий вид резака

Резак состоит из ствола и наконечника, соединенных между собой.

Ствол состоит из корпуса с регулировочными вентилями горючего

газа, подогревающего кислорода, режущего кислорода, трубок с шту-

церами и рукоятки. Ниппели для горючего газа и кислорода присое-

диняются к штуцерам с помощью гаек. Штуцер горючего газа имеет

левую резьбу.

Наконечник резака состоит из головки, трубок режущего кислорода и

горючей смеси, смесительной камеры и инжектора.

Наконечник крепится к стволу с помощью накидных гаек.

Кислород через ниппель подается в корпус ствола к вентилям подо-

гревающего кислорода и режущего кислорода. При открытии венти-

ля подогревающего кислорода кислород проходит через инжектор,

создавая разряжение в смесительной камере, способствующее засасы-

ванию горючего газа и смешиванию его с кислородом. Горючая смесь
