МЕГЕОН 20050 [5/10] Схема беспроводного датчика

B1: «MODE»: Вход в режим настройки

B2: «SNOOZE/LIGHT»: Подсветка

B3: «ALARM»: Вкл/Выкл будильник

B4: «SEARCH»: Поиск радиодатчика

B5: «-/C/F»: -/Выбор единиц измерения

B6: «ALERT»: Установка температуры

B7: «MAX/MIN»: Кнопка макс/мин значений

B8: «12/24»: 12-24 часа формат

B9: «RESET»: Сброс

С: Структура

C1: Отверстие настенного крепления

C2: Крышка батарейного отсека

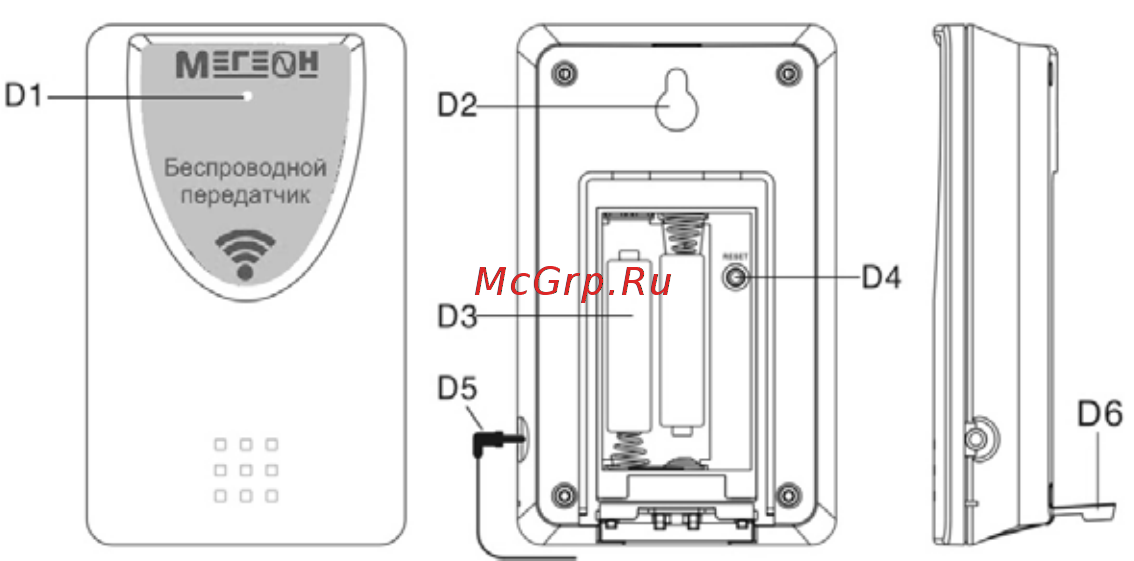

7. Схема беспроводного датчика

D1: Индикатор радиопередачи

D2: Отверстие настенного крепления

D3: Батарейный отсек

D4: Конпка «RESET»: сброс настроек

D5: Проводной сенсор температуры

D6: Подставка настольного крепления

8. Начало работы

Основной модуль:
