20 | Česky
1 609 92A 29Z | (8.8.16) Bosch Power Tools

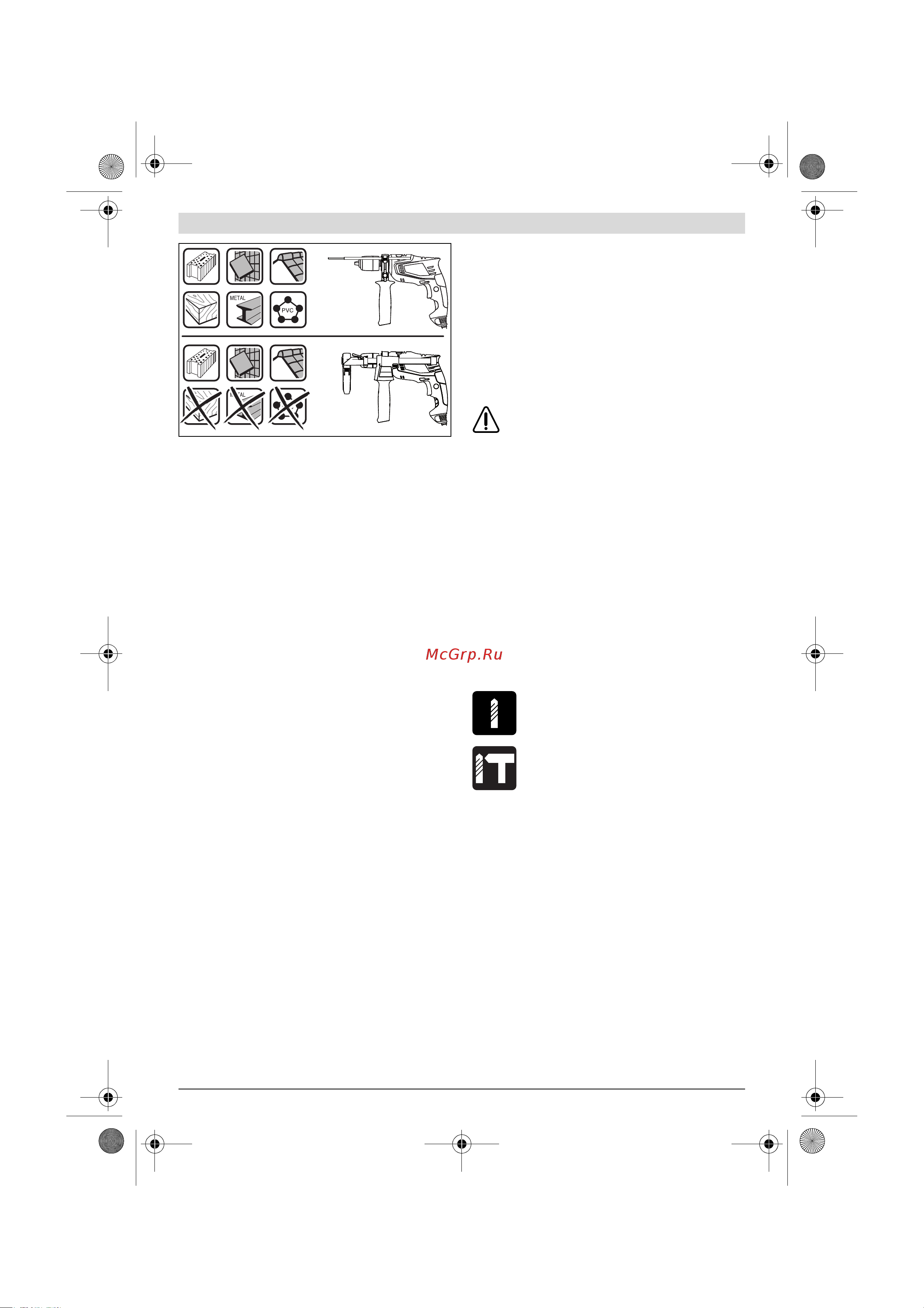

Pro optimální používání prachového zásobníku dodržujte tyto
pokyny:
– Dbejte na to, aby prachový zásobník doléhal těsně
k obrobku, resp. ke stěně. Tím je zároveň usnadněno pra-
voúhlé vrtání.
– Po dosažení požadované hloubky vrtání nejprve vytáhněte
vrták z otvoru a poté příklepovou vrtačku vypněte.
– Zejména při práci s velkými průměry vrtáků se může krou-
žek ochrany proti prachu 15 opotřebovat. Při poškození jej
vyměňte.
Výměna nástroje
Rychloupínací sklíčidlo (EasyImpact 500/550/550 +
Drill Assistant/5500) (viz obr. H)
Podržte pevně zadní objímku 2 rychloupínacího sklíčidla 3 a
otáčejte předním pouzdrem 1 ve směru , až lze vložit ná-
stroj. Nasaďte nástroj.
Pevně podržte zadní objímku 2 rychloupínacího sklíčidla 3 a
rukou silně zatočte přední objímku 1 ve směru .
Rychloupínací sklíčidlo (EasyImpact 570/5700/6000)
(viz obr.I)
Při nestlačeném spínači 7 je vrtací vřeteno zaaretované. To
umožňuje rychlou, pohodlnou a jednoduchou výměnu nástro-
je ve sklíčidle.
Otevřete rychloupínací sklíčidlo 3 otáčením ve směru , až
lze vložit nástroj. Vložte nástroj.
Otáčejte pouzdro rychloupínacího sklíčidla 3 silou ruky ve
směru až už není slyšet žádné přeskakování. Vrtací sklíčidlo
se tím automaticky zajistí.
Zajištění se opět uvolní, pokud budete k odstranění nástroje
otáčet pouzdrem v protisměru.
Ozubené sklíčidlo (EasyImpact 540) (viz obr. J)
Při výměně nástroje noste ochranné rukavice. Sklíčidlo
se může při delším pracovním procesu silně zahřát.
Otáčením otevřte ozubené sklíčidlo 28 až lze vložit nástroj.
Nasaďte nástroj.
Nastrčte kličku sklíčidla 27 do příslušných otvorů ozubeného
sklíčidla 28 a nástroj rovnoměrně upněte.
Šroubovací nástroje
Při použití šroubovacích bitů 25 by jste vždy měli použít uni-
verzální držák bitů 24. Použijte pouze takové šroubovací bity,
jež lícují k hlavě šroubu.
Pro šroubování nastavte přepínač „vrtání/příklepové vrtání“ 4
vždy na symbol „vrtání“.
Výměna vrtacího sklíčidla
U elektronářadí bez aretace vrtacího vřetene musí být
sklíčidlo vyměněno autorizovaným servisem pro elek-
tronářadí Bosch.
Sklíčidlo musí být utaženo utahovacím momentem
ca. 30–35 Nm.
Provoz
Uvedení do provozu
Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.
Nastavení směru otáčení (viz obr. K)
Pomocí přepínače směru otáčení 5 můžete změnit směr otá-
čení elektronářadí. Při stlačeném spínači 7 to však není mož-
né.
Chod vpravo: Při vrtání a zašroubování šroubů stlačte přepí-
nač směru otáčení 5 vlevo až na doraz.
Chod vlevo: K uvolnění popř. vyšroubování šroubů a matic
stlačte přepínač směru otáčení 5 vpravo až na doraz.
Nastavení druhu provozu
Vrtání a šroubování
Nastavte přepínač 4 na symbol „vrtání“.
Příklepové vrtání
Nastavte přepínač 4 na symbol „příklepové vrtá-
ní“.
Přepínač 4 citelně zaskočí a lze jej ovládat i za chodu motoru.
Zapnutí – vypnutí
K uvedení elektronářadí do provozu stlačte spínač 7 a podrž-
te jej stlačený.
K aretaci stlačeného spínače 7 stlačte aretační tlačítko 6.
K vypnutí elektronářadí spínač 7 uvolněte popř. je-li aretač-
ním tlačítkem 6 zaaretován, spínač 7 krátce stlačte a potom
jej uvolněte.
Aby se šetřila energie, zapínejte elektronářadí jen pokud jej
používáte.
Nastavení počtu otáček/příklepů
Počet otáček/úderů zapnutého elektronářadí můžete plynule
regulovat podle toho, jak dalece stlačíte spínač 7.
Lehký tlak na spínač 7 vyvolá nízký počet otáček/příklepů. S
přibývajícím tlakem se otáčky/příklepy zvyšují.
OBJ_BUCH-2913-001.book Page 20 Monday, August 8, 2016 9:40 AM
