8. ПОДГОТОВКА К РАБОТЕ И

РЕГУЛИРОВКА (Рис.2)

8.1 Установка инструмента или оснаст-

ки в патрон ствола.

8.1.1. Проведите внешний осмотр ин-

струмента. Убедитесь в отсутствии вну-

три ствола перфоратора стружки и строи-

тельного мусора.

8.1.2. Оттяните втулку патрона ствола (2)

назад и удерживайте ее.

8.1.3. Вставьте предварительно смазан-

ный хвостовик инструмента или оснастки

в ствол

перфоратора и отпустите втулку

патрона ствола (2). Втулка патрона ство-

ла (2) должна вернуться в исходное поло-

жение. Рабочий инструмент или оснастка

должны зафиксироваться в стволе перфо-

ратора, имея небольшой осевой люфт.

8.1.4. Для извлечения инструмента или

оснастки из ствола перфоратора отведи-

те втулку патрона (2) назад и извлеките

инструмент из ствола.

8.2. Регулировка ограничителя глуби-

ны сверления.

8.2.1. Вращением против часовой стрел-

ки винта фиксации (4) ослабьте степень

удержания ограничителя глубины сверле-

ния (3).

8.2.2. Переместите ограничитель глуби-

ны сверления (3) на необходимое рас-

стояние в гнезде рукоятки.

8.2.3. Вращением по часовой стрелке

винта фиксации (4), зафиксируйте поло-

жение ограничителя глубины сверления

(3) в установленном положении..

9. ПОРЯДОК РАБОТЫ

ПЕРФОРАТОРОМ (Рис.2-3)

9.1. Сверление без удара.

9.1.1. Установите оснастку в ствол перфо-

ратора согласно разделу 8.1.

9.1.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.1.3. Установите переключатель реверса

(5) в положение «правое» (на корпусе ря-

дом с переключателем нанесена стрелка

указывающая на инструмент или оснаст-

ку).

9.1.4. Установите переключатель режи-

мов работы (10) в положение «сверление

без

удара» (I).

9.1.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.1.6. Произведите сверление, установив

необходимую скорость вращения шпин-

деля и усилие подачи.

9.2. Сверление с ударом.

9.2.1. Установите оснастку в ствол перфо-

ратора согласно разделу 8.1.

9.2.2. Отрегулируйте глубину сверления

(при необходимости) согласно разделу

8.2.

9.2.3. Установите переключатель реверса

(5) в положение «правое» (на

корпусе ря-

дом с переключателем нанесена стрелка

указывающая на инструмент или оснаст-

ку).

9.2.4. Установите переключатель режи-

мов работы (10) в положение «сверление

с осевым ударом» (II).

9.2.5. Приведите инструмент или оснастку

в контакт с обрабатываемой заготовкой.

9.2.6. Произведите сверление, установив

необходимую частоту вращения шпинде-

ля и усилие подачи.

9.3. Долбление.

9.3.1. Установите долбежную оснастку

в ствол перфоратора согласно разделу

8.1.

9.3.2. Установите переключатель режи-

мов работы (10) в положение «долбле-

ние» (IV).

9.3.3. Для наиболее удобной ориентации

долбежного инструмента, переведите

переключатель режимов работы (10) в

положение (III) и поверните долбежную

оснастку руками в наиболее удобное по-

ложение. Зафиксируйте это положение,

переведя переключатель режимов рабо-

ты (10) в положение «долбление» (IV).

9.3.4. Приведите долбежную оснастку в

контакт с обрабатываемой заготовкой.

9.3.5. Произведите долбление, установив

необходимое усилие подачи.

ВНИМАНИЕ! Для свободного включе-

ния режима (IV), проводите переклю-

чение, одновременно проворачивая

шпиндель инструмента при помощи

установленной в ствол оснастки. Дан-

ная особенность обусловлена кон-

струкцией механизма переключения и

призвана обеспечить надёжную фик-

сацию механизма в выбранном поло-

жении.

9.4. Работа с крепёжной оснасткой.

9.4.1. Установите оснастку в ствол пер-

форатора, соответствующую по размеру

приводу используемого крепежа.

9.4.2. Установите переключатель реверса

(5) в положение «правое» для завинчива-

ния (на корпусе рядом с переключателем

нанесена стрелка указывающая на ин-

струмент или оснастку) или «левое» для

отвинчивания (на корпусе рядом с пере-

ключателем нанесена стрелка указываю-

щая на работника)

9.4.3. Установите переключатель режи-

мов работы (10) в положение «сверление

без удара» (I).

9.4.4. Приведите оснастку в контакт с

приводом крепежа.

9.4.5. Плавно нажимая

на выключатель

(8), произведите завинчивание или от-

винчивание, обеспечив необходимое

усилие подачи.

ВНИМАНИЕ! Продолжительная рабо-

та перфоратором на малых оборотах

вращения шпинделя с большой нагруз-

кой может вызвать перегрев и поломку

электродвигателя. В случае чрезмер-

ного нагрева электродвигателя или

появления признаков плавления (го-

рения) изоляции, снимите нагрузку и

произведите охлаждение инструмента

на холостом ходу при максимальной

скорости вращения шпинделя.

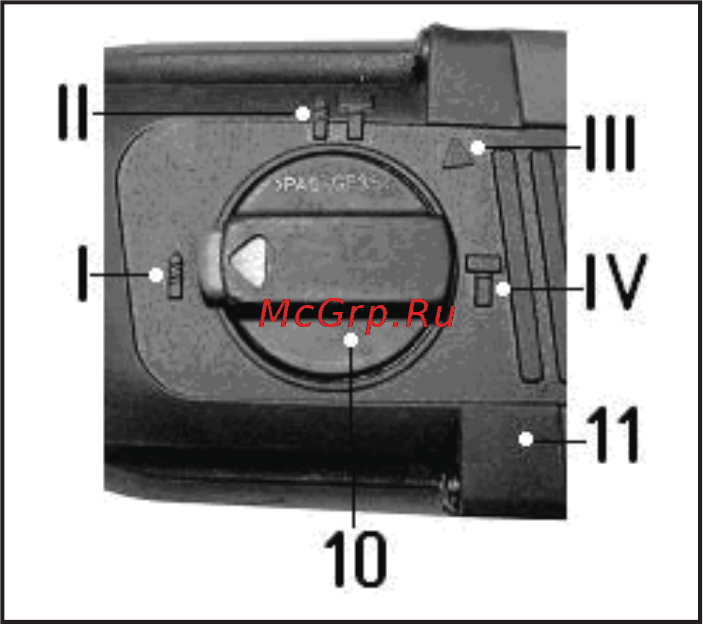

Рис. 3
