www.kraton.ru
Пушка тепловая электрическая «Жар-пушка» Е 5-400-380B, артикул 3 09 04 032
10 23
L1, L2, L3 — фазные провода
E — заземление
М — электродвигатель
ТЭН — электрический трубчатый нагре-
ватель

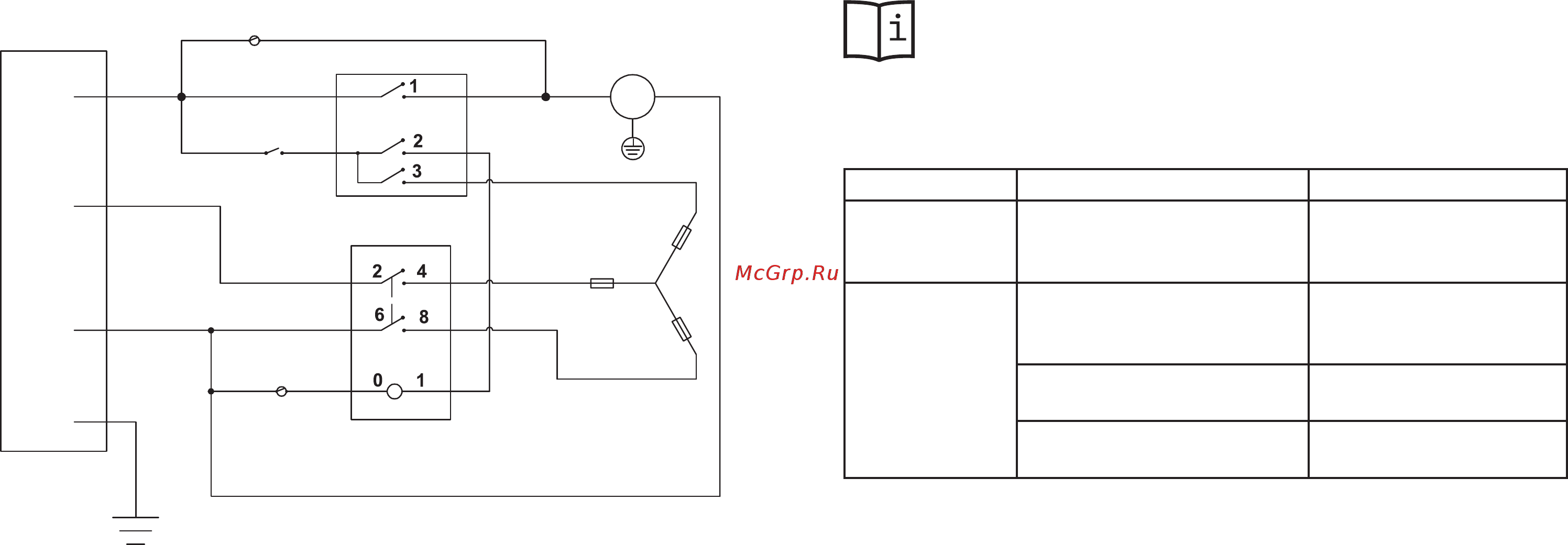

Рисунок 1 — Схема электрическая
Таблица 3 «Неисправности и методы их устранения»
Неисправности и методы их
устранения
Неисправность Возможная причина Способ устранения
Двигатель осево
-
го вентилятора
не работает
Повреждена электропроводка
аппарата
Обратитесь в сервисный
центр
Двигатель венти
-
лятора работает,
воздух не подо
-
гревается
Срабатывание защитного тер-
мостата
Дайте аппарату поработать
в режиме вентиляции для
охлаждения ТЭНа
Неисправен нагревательный
трубчатый элемент (ТЭН)
Обратитесь в сервисный
центр
Неисправен переключатель
режимов работ
Обратитесь в сервисный
центр
ТЭН
Выключатель
Элек тродвига -
тель
Реле
Термовыключатель
Термовыключатель
Термостат регулиру
-
емый
L1
L2
L3
E
M
