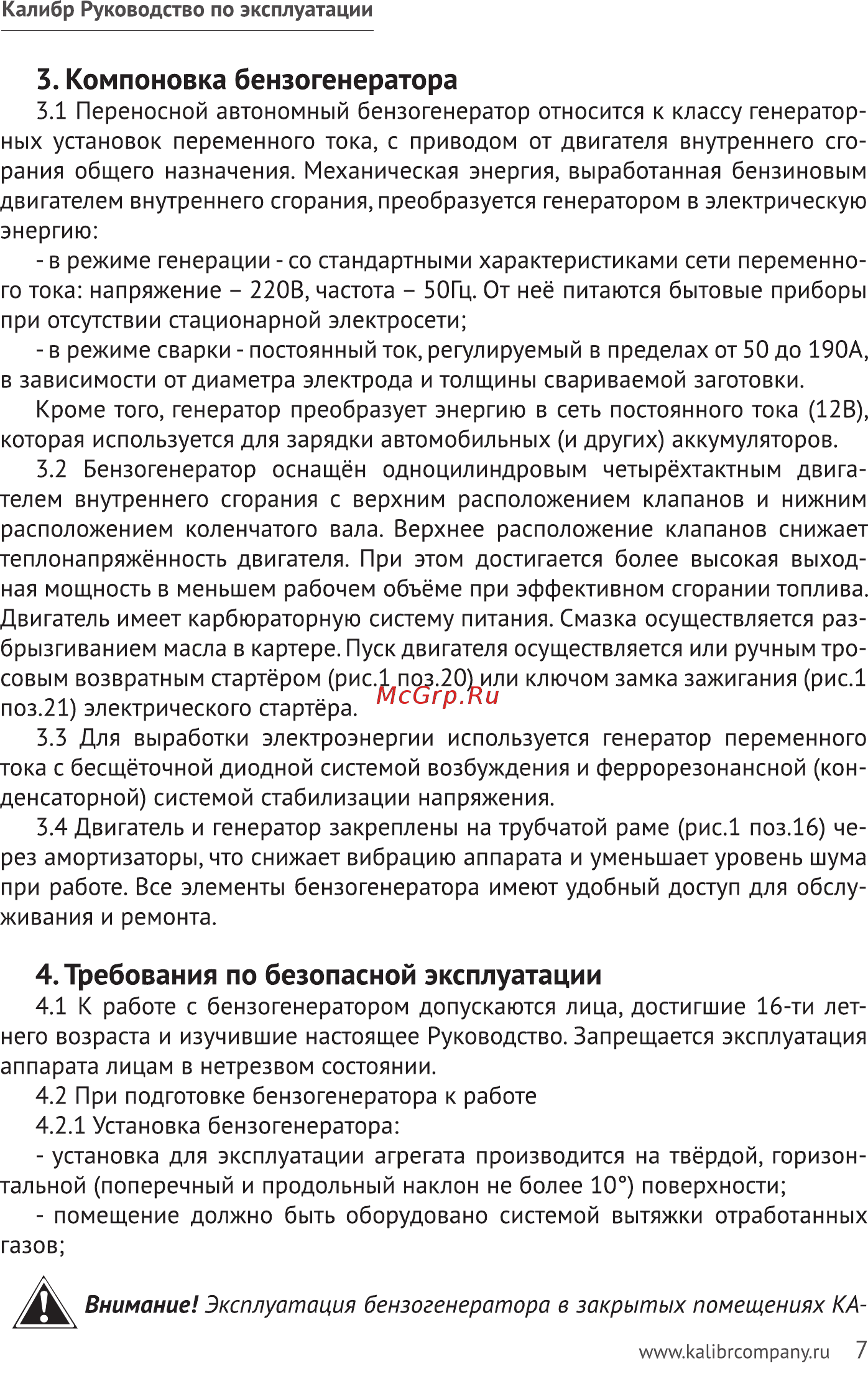

Калибр Руководство по эксплуатации 3 Компоновка бензогенератора 3 1 Переносной автономный бензогенератор относится к классу генератор ных установок переменного тока с приводом от двигателя внутреннего сго рания общего назначения Механическая энергия выработанная бензиновым двигателем внутреннего сгорания преобразуется генератором в электрическую энергию в режиме генерации со стандартными характеристиками сети переменно го тока напряжение 220В частота 50Гц От неё питаются бытовые приборы при отсутствии стационарной электросети в режиме сварки постоянный ток регулируемый в пределах от 50 до 190А в зависимости от диаметра электрода и толщины свариваемой заготовки Кроме того генератор преобразует энергию в сеть постоянного тока 12В которая используется для зарядки автомобильных и других аккумуляторов 3 2 Бензогенератор оснащён одноцилиндровым четырёхтактным двига телем внутреннего сгорания с верхним расположением клапанов и нижним расположением коленчатого вала Верхнее расположение клапанов снижает теплонапряжённость двигателя При этом достигается более высокая выход ная мощность в меньшем рабочем объёме при эффективном сгорании топлива Двигатель имеет карбюраторную систему питания Смазка осуществляется раз брызгиванием масла в картере Пуск двигателя осуществляется или ручным тро совым возвратным стартёром рис 1 поз 20 или ключом замка зажигания рис 1 поз 21 электрического стартёра 3 3 Для выработки электроэнергии используется генератор переменного тока с бесщёточной диодной системой возбуждения и феррорезонансной кон денсаторной системой стабилизации напряжения 3 4 Двигатель и генератор закреплены на трубчатой раме рис 1 поз 16 че рез амортизаторы что снижает вибрацию аппарата и уменьшает уровень шума при работе Все элементы бензогенератора имеют удобный доступ для обслу живания и ремонта 4 Требования по безопасной эксплуатации 4 1 К работе с бензогенератором допускаются лица достигшие 16 ти лет него возраста и изучившие настоящее Руководство Запрещается эксплуатация аппарата лицам в нетрезвом состоянии 4 2 При подготовке бензогенератора к работе 4 2 1 Установка бензогенератора установка для эксплуатации агрегата производится на твёрдой горизон тальной поперечный и продольный наклон не более 10 поверхности помещение должно быть оборудовано системой вытяжки отработанных газов А Внимание Эксплуатация бензогенератора в закрытых помещениях КАwww kalibrcompany ru 7
