Калибр Руководство по эксплуатации

12 www.kalibrcompany.ru

- выкрутив болты, снимите нож с пластины;

- поверхности вала барабана и прижимные пластины необходимо очистить

от пыли и грязи;

- установите нож на пластину, совместив установочные пальцы в пластине с

отверстиями в ноже, как показано на рис.7;

- наживите болты крепления на пластину, как показано на рис.8;

- поместите заточенный или новый нож и прижимную пластину на место, в

прорезь барабана;

- возьмите из комплекта устройство для установки ножей. Установите его на

барабан поверх ножа и надавите, преодолевая усилие установочных пружин,

это поможет ножу занять правильное положение;

- при прижатом устройстве, равномерно затяните болты (рис. 9);

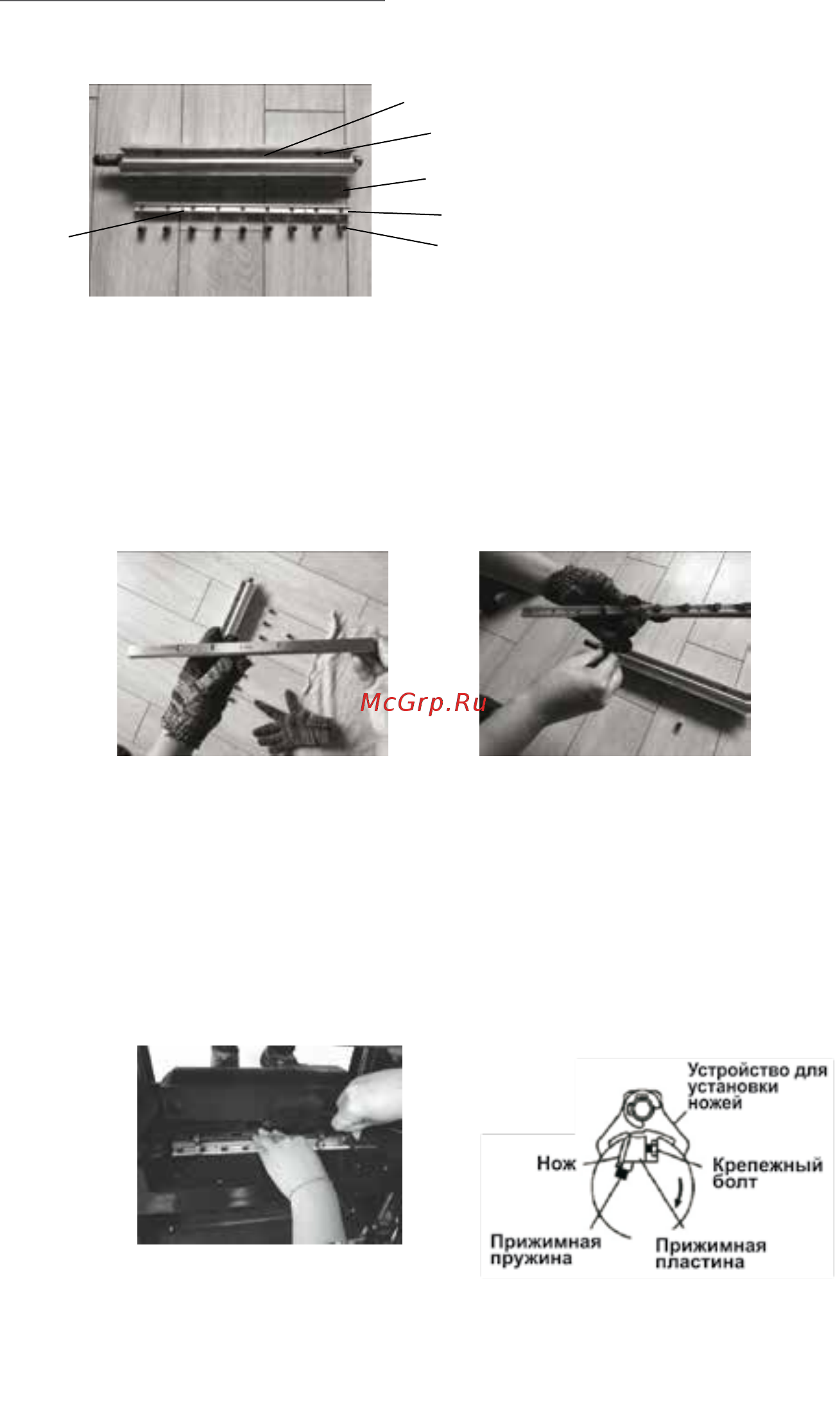

1 - барабан;

2 - пружина;

3 - нож;

4 - пластина прижимная;

5 - болт крепления ножа;

6 - палец установочный

рис.6

рис.7 рис.8

рис.9
