8. Техническое обслуживание и осмотр

Работы по техобслуживанию, чистке и установке должны проводиться толь-

ко с выключенным двигателем и отключённым питанием! Регулярно проводите

операции по очистке станка. Смазку редуктора и цепей необходимо произво-

дить в гарантийной мастерской через каждые 200 часов работы. Повреждённые

ножи станка меняйте незамедлительно.

8.1 Замена ножей строгального барабана:

- открутив два винта, снимите защитную крышку, закрывающую строгальный

барабан (рис. 4);

- ручкой регулировки глубины строгания, опустите рабочий стол (рис.1

поз.11) со строгальным барабаном и двигателем вниз до тех пор, пока не осво-

бодится достаточно места для проведения операции по смене ножей;

Внимание! Ножи острые! Для замены ножей следует одевать защитные

перчатки.

- осторожно проверните вал барабана по направлению к себе, до тех пор,

пока он не зафиксируется в нужной позиции (рис. 5);

- фиксация вала барабана происходит в нескольких позициях. Если вал за-

фиксировался в неудобной позиции, воспользуйтесь рычагом фиксации, нажав

на который, можно ослабить фиксатор и провернуть вал дальше.

Порядок снятия и установки ножей:

- ослабьте девять болтов, крепящих нож;

- снимите прижимную пластину с ножом (рис. 6);

- при смене ножа не потеряйте установочные пружины (см. рис.6). Устанавли-

вать ножи без пружин запрещается;

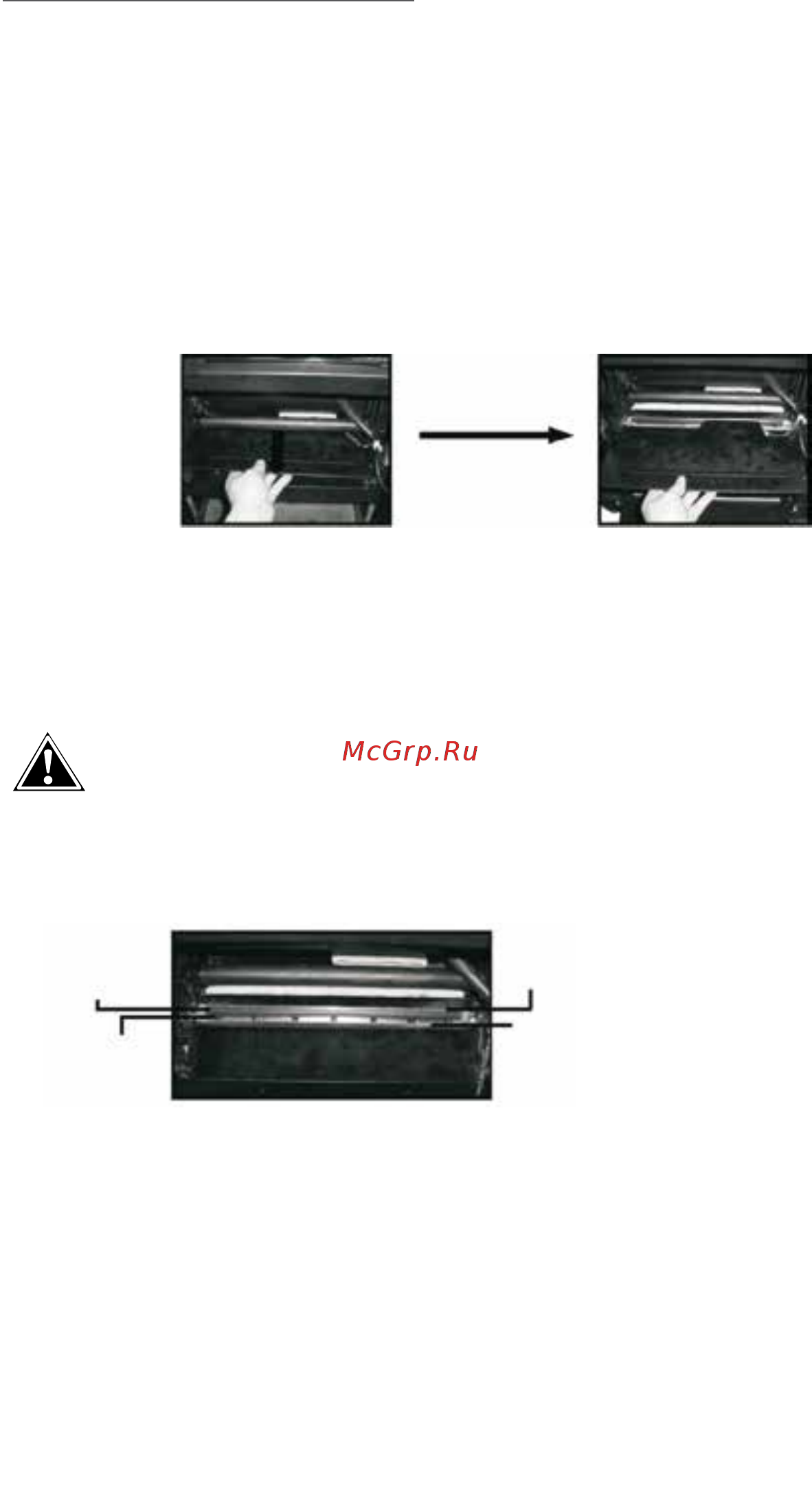

рис.4

1 - пластина прижимная;

2 - болт крепления ножа;

3 - нож;

4 - барабан.

рис.5
