4
Руководство по монтажу и эксплуатации АКВАРОБОТ М
Станции АКВАРОБОТ М выпускаются на
базе гидроаккумулятора емкостью 5 или
24л ивибрационного электронасоса
«БАВЛЕНЕЦ» (Россия) сверхним
или нижним забором воды идлиной
электрокабеля 10, 15, 25 или 40м.
Первая цифра вмаркировке станции
обозначает емкость гидроаккумулятора
влитрах, вторая– длину электрокабеля
насоса вметрах (например, АКВАРОБОТ М
5–15– модель сгидроаккумулятором 5л
икабелем 15 м).
Месяц игод изготовления станции указаны
вРуководстве по монтажу иэксплуатации.

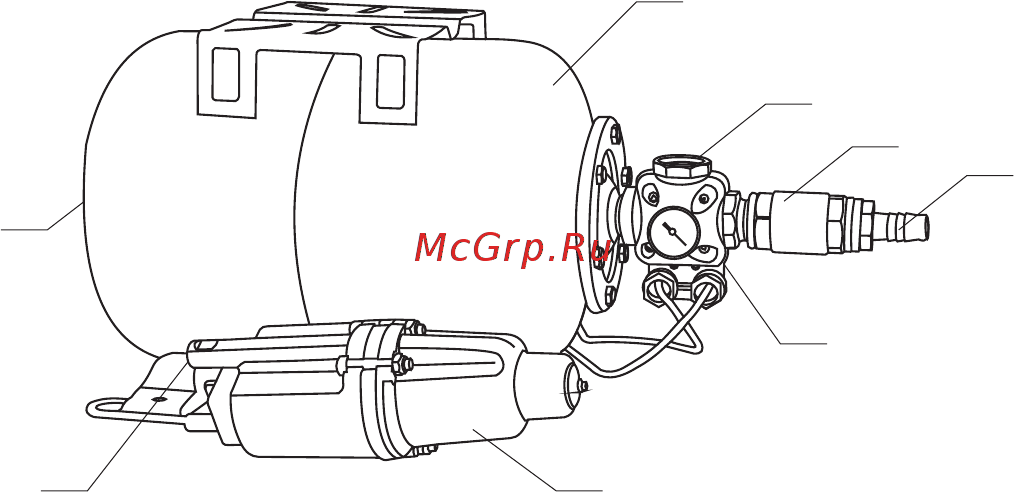

Устройство и принцип работы
7
6 1
3
5
4
8
2
рис.1
Станция состоит из следующих основных
узлов: погружного вибрационного
электронасоса (1), гидроаккумулятора (2),
реле давления сманометром (3), обратного
клапана (4) иштуцера для присоединения
гибкого шланга (5).
Электронасос состоит из трех основных
узлов: ярма, вибратора иоснования.
Восновании имеются отверстия, прикрытые
резиновым клапаном. На выходном патрубке
насоса (6) при помощи хомута крепится
гибкий шланг. Подача воды осуществляется
из напорной камеры, ограниченной
резиновым клапаном ипоршнем.
Врезультате вибрационных колебаний
электромагнитного привода поршень
совершает возвратно-поступательные
движения ивыталкивает под напором воду
из выходного патрубка насоса.
Гидроаккумулятор состоит стального
корпуса, внутри которого расположена
мембрана из EPDM резины. Между
корпусом имембраной, при помощи
пневмоклапана (7), под давлением
закачан воздух. Гидроаккумулятор служит
для поддержания иплавного изменения
давления всистеме.
Реле давления автоматически включает
насос, когда давление вводопроводной
сети ниже заданного порогового значения
(заводская настройка 1,5 бар) ивыключает
насос, когда давление всистеме достигнет
верхнего порога (заводская
настройка 3,0 бар).
Отверстие свнутренней резьбой 1"
(8) предназначено для присоединения
напорной магистрали.
