7. сбОрка и пОдгОТОвка к рабОТе

7.1 мОнТаж пильнОй цепи

ВНИМАНИЕ!Передмонтажомпильнойшиныицепиотключитепилуотсети.

1. Установите тормоз цепи 3 (Рис. 1) в нерабочее положение, потянув на себя в

направление к передней ручке.

2. Открутите ручку фиксации защитной крышки 12 (Рис. 1) и кольцо регулировки

натяжения 13 (Рис. 1)

3. Снимите защитную крышку 16 (Рис. 1)

4. Наденьте на шину F (Рис. 2) пильную цепь 1 (Рис. 1), проверив правильность

расположения зубьев цепи.

5. Наденьте шину на болт крепления A, расположите ее в самом заднем положении.

6. Цепь наденьте на ведущую звездочку B, и уложите в паз шины. Начинайте эту

операцию с верхней части шины. Проверьте, чтобы направление зубьев цепи

совпадало с направлением, стрелки С на корпусе.

7. Слегка подтяните цепь, вращая внутреннее колесо D системы натяжения цепи

по часовой стрелке.

8. Установите защитную крышку, и слегка зафиксируйте его, поворачивая ручку

фиксации по часовой стрелке.

9. Натяните цепь, вращая кольцо регулировки натя-

жения по часовой стрелке.

Натяжение цепи установлено правильно, если по-

тянув вверх, ее можно приподнять на 5 мм под действи-

ем силы 10H, и при этом цепь можно протянуть вдоль

шины вручную. Проверьте правильность установки

цепи на ведущую и ведомую звездочки, потянув цепь

вперед по пильному полотну. Цепь должна скользить

без заеданий.

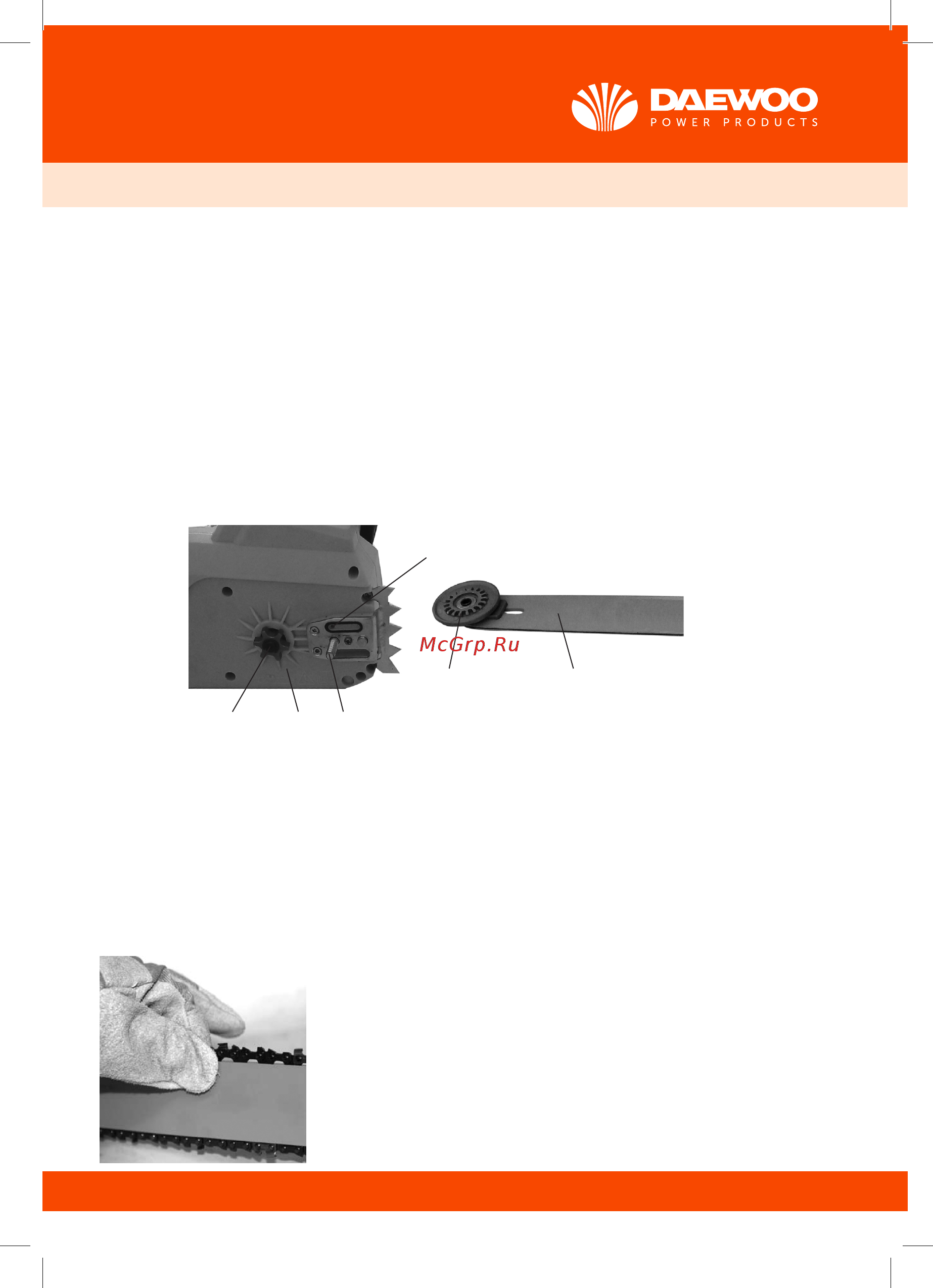

D F

B C

Рис. 2
