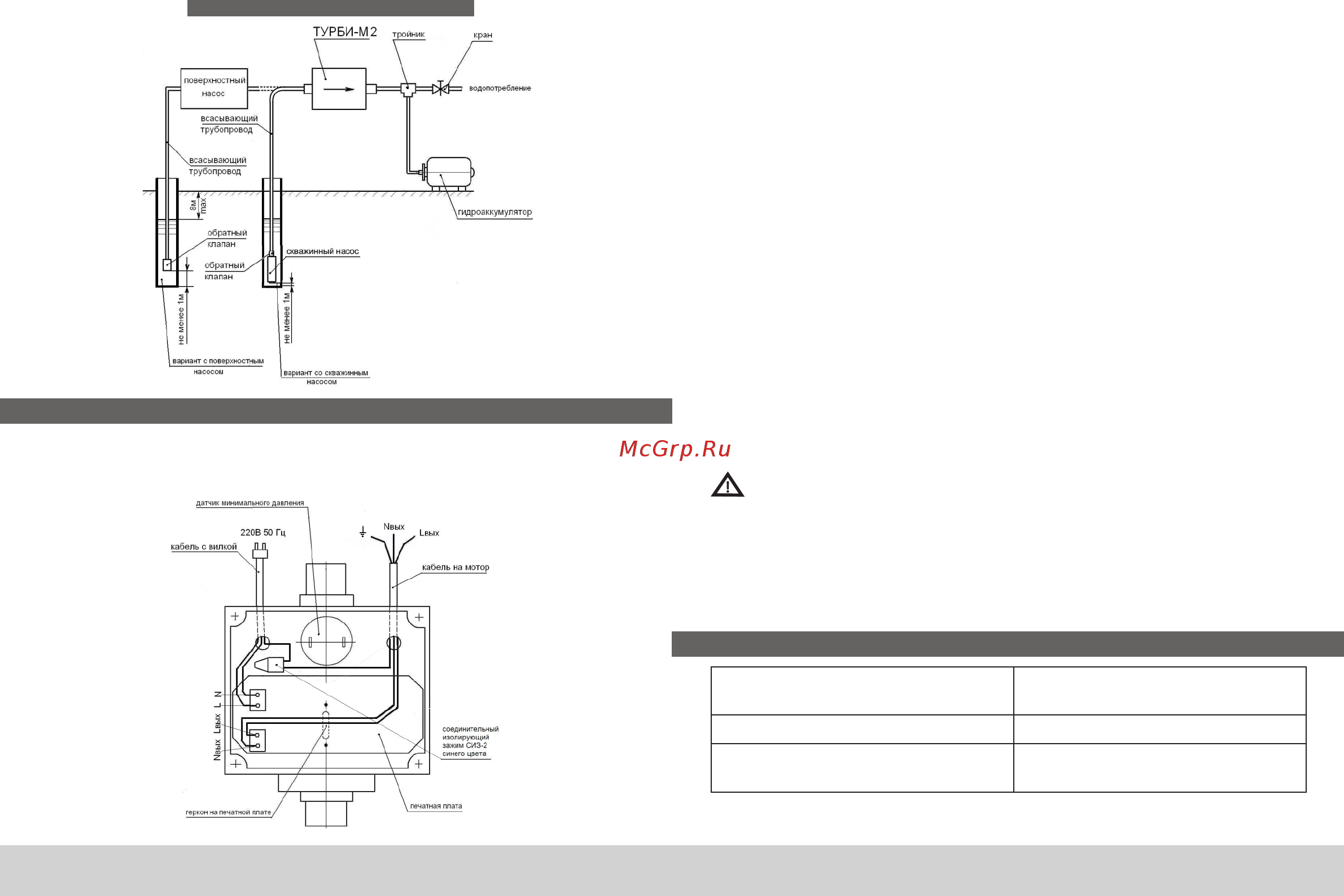

Открутите винты и снимите верхнюю крышку блока управления. Извлеките
соединительный изолирующий зажим СИЗ-2. Выполните
электроподключение в соответствии со схемой, приведенной на рисунке.
8 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Временный режим:
Этот режим автоматически устанавливается в случаях, когда насос в силу
ряда причин не может создать в системе давление Рмакс. В этом случае
насос отключится с тридцатисекундной задержкой при прекращении потока
воды или снижении его скорости до 2 л/мин. Включение насоса произойдет
при появлении потока воды (более 2 л/мин), но не ранее, чем через 2
секунды после его выключения.
3. При отсутствии потока воды и снижении давления в системе до величины
Рмин, насос включается и работает в течение 30 секунд. Если по истечении
тридцатисекундного интервала скорость потока воды через устройство не
превысила величину 2 л/мин, блок управления переходит в режим
предварительной аварии.
4. После перехода в режим предварительной аварии устройство производит
6 автоматических пробных пусков, длительностью 30 секунд каждый – через
5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время
любого из пробных пусков, насос автоматически включается и переходит в
режим накачки.
5. В случае отсутствия воды в течение полного цикла пробных пусков, насос
выключается и переводится в режим аварии.
6. Выход из режима аварии производится вручную, путем отключения блока
управления от электропитания не менее, чем на 6 секунд.
ВНИМАНИЕ! Блок управления может войти в аварийный режим не
только при отсутствии потока воды, но и при падении напряжения
питающей электросети ниже 170 В, в случае неправильного монтажа,
при заклинивании рабочего колеса насоса и в других аварийных ситуациях.
Перед тем, как производить перезапуск устройства, убедитесь, что причина
аварии устранена. Не допускайте работу насоса при очень малых потоках
воды – менее 2 л/мин.
Техническая поддержка: (495) 734-91-97 доб. 1125
5
Техническая поддержка: (495) 734-91-97 доб. 1125
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ
Режим накачки, насос включен
Светодиод равномерно мигает
один раз в секунду
Дежурный режим, насос выключен
Светодиод не горит
Режим пробных аварийных пусков,
насос включен
Светодиод кратковременно
вспыхивает три раза в секунду
ДЛЯ ПОВЕРХНОСТНЫХ И ПОГРУЖНЫХ НАСОСОВ
X1
X2
Содержание
- Блок автоматического управления насосом 1
- Руководство по монтажу и эксплуатации 1
- Турби m2 1
- Находится сигнальный светодиод отображающий режимы работы устройства 5 внутри корпуса установлены датчик потока дп двухпороговый датчик давления дд и электронная печатная плата с микроконтроллером который задает программу работы устройства дп состоит из турбины вращающейся на оси потоком воды и геркона в лопастях турбины симметрично расположены два магнита принцип действия устройства заключается в том что при прохождении через него потока воды со скоростью выше 2 л мин начинает вращаться турбина датчика потока геркон при сближении с магнитами расположенными в лопастях турбины получает импульсы и подает их в микроконтроллер микроконтроллер обрабатывает эту информацию и силовое реле включает насос при этом насос качает воду непрерывно создавая в системе давление соответствующее заданным датчиком порогам давления рмин давление включения насоса и рмакс давление выключения насоса если в силу каких либо причин насос не может создать в системе давление рмакс то он выключается с тридцатисекунд 3
- Неисправность возможные причины способы устранения 3
- Параметры электрической сети 220 в 10 50 гц 2 мощность насоса до 1 5 квт 3 максимальный ток не более 16 а 4 ток нагрузки не более 10 а 5 предельно допустимое давление в системе 0 6 мпа 6 бар допускается применение блока управления турби м2 в системах повышения давления при этом суммарное давление в системе должно быть не выше 6 бар 6 минимальная чувствительность датчика потока 2 л мин 7 максимально допустимый поток воды 100 л мин 3
- Хранения от 1 до 40 с 3
