ВНИМАНИЕ! Не допускается вертикальная установка блока
непосредственно на выходной патрубок поверхностного насоса без
обратного клапана.
ВНИМАНИЕ! Необходимым условием работы блока управления
ТУРБИ-М2 в автоматическом режиме является наличие в системе
гидроаккумулятора.
При использовании блока управления в автоматическом режиме, а также в
системах повышения давления, необходимо учитывать, что устройство
рассчитано на максимальное суммарное давление в системе – 6 бар.
6 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
7
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Смонтируйте всасывающую магистраль в соответствии с инструкцией по
эксплуатации поверхностного или погружного насоса.
Блок управления ТУРБИ-М2 устанавливается на напорный трубопровод
насоса. Все соединения должны быть выполнены герметично. При монтаже
не прилагайте чрезмерных усилий во избежание срыва резьбы на
пластиковых присоединительных патрубках блока. Для уплотнения
соединений следует использовать тефлоновую ленту.
ВНИМАНИЕ! Направление стрелки на корпусе устройства должно
соответствовать направлению потока жидкости.
Допускается как вертикальная, так и горизонтальная установка блока
управления.
Техническая поддержка: (495) 734-91-97 доб. 1125 Техническая поддержка: (495) 734-91-97 доб. 1125
Режим паузы между пробными
аварийными пусками, насос
выключен
Светодиод кратковременно
вспыхивает один раз в секунду
Режим аварии, насос выключен
Светодиод горит непрерывно

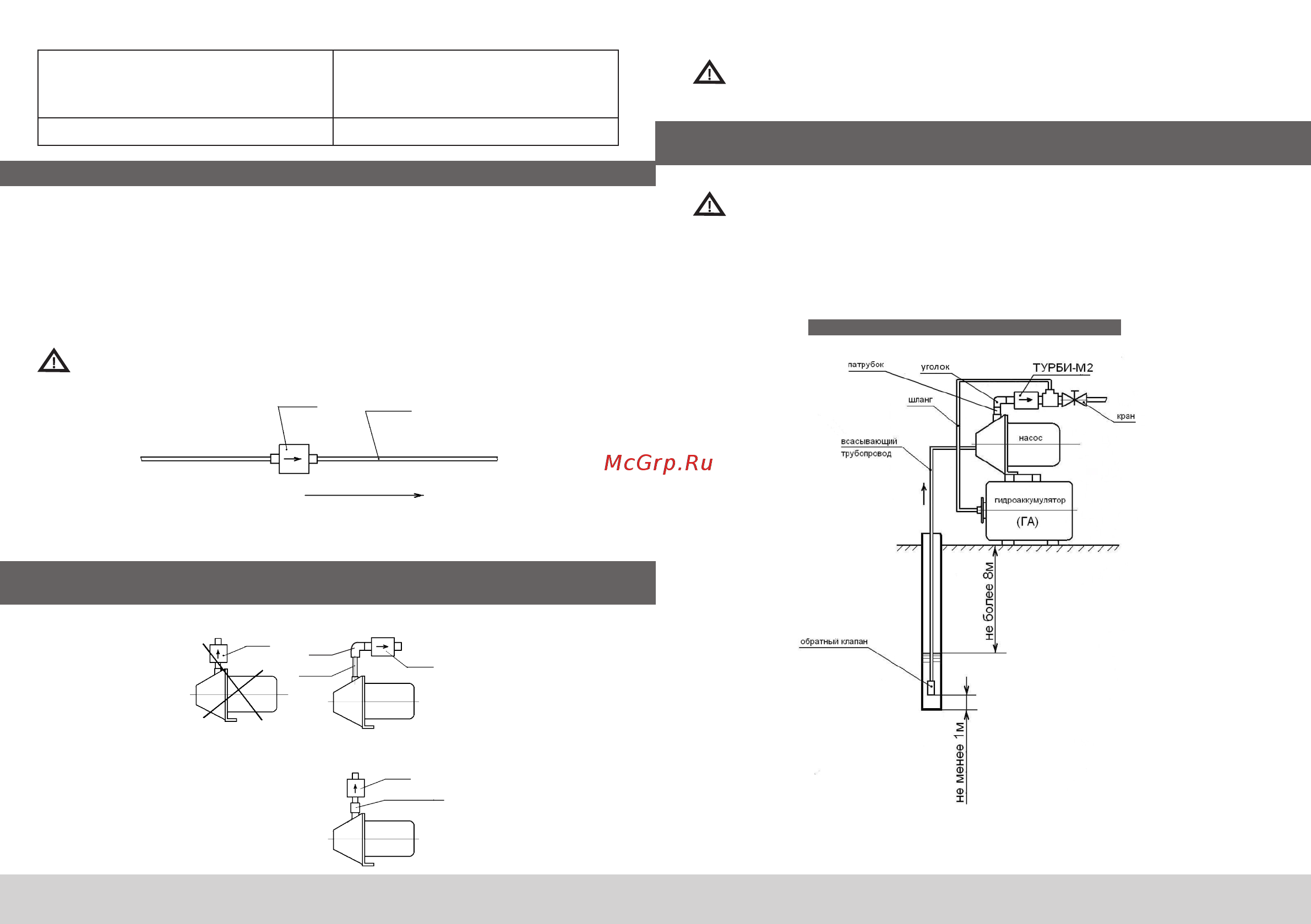

ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
магистраль
направление потока воды
ТУРБИ
ВАРИАНТЫ УСТАНОВКИ БЛОКА УПРАВЛЕНИЯ ТУРБИ-М2 НА ВЫХОДНОЕ ОТВЕРСТИЕ
ПОВЕРХНОСТНОГО НАСОСА
патрубок
уголок
обратный клапан
ТУРБИ-М2
ТУРБИ-М2
ТУРБИ-М2
НЕПРАВИЛЬНО ПРАВИЛЬНО
ПРАВИЛЬНО
ВАРИАНТЫ УСТАНОВКИ БЛОКА УПРАВЛЕНИЯ ТУРБИ-М2 ПРИ ИСПОЛЬЗОВАНИИ ЕГО
ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ВКЛЮЧЕНИЕМ И ВЫКЛЮЧЕНИЕМ НАСОСОВ
ДЛЯ СТАНЦИЙ АВТОМАТИЧЕСКОГО ВОДОСНАБЖЕНИЯ
