Unipump JET 100L [3/4] При работе насос с помощью вращающегося рабочего колеса и внутреннего эжектора всасывает воду из источника и нагнетает ее под давлением в напорную магистраль

Данное руководство по эксплуатации содержит принципиальные указания которые должны выполняться при монтаже эксплуатации и техническом обслуживании во избежание несчастных случаев и исключения поломок необходимо внимательно ознакомиться с данным руководством перед началом эксплуатации изделия 2

Допустимый диапазон температур перекачиваемой жидкости от 1 до 35 с при с 2

Категорически запрещается перекачивание насосом загрязненной воды содержащей абразивные вещества поскольку это приведет к интенсивному износу насоса и снижению его напора и производительности в воде не должны содержаться частицы с линейным размером более 1 мм общее количество механических примесей не должно быть более 100 г м³ 2

Комплект поставки 2

Модель параметры 2

Назначение изделия 2

Наименование количество шт 2

Насос в сборе 1 2

Насосы поставляются в различном исполнении материала корпуса jet l jет s корпус насоса из чугуна буква a в маркировке модели насоса корпус насоса из алюминия js корпус насоса из нержавеющей стали изделие сертифицировано 2

Насосы серий jet l jet s js предназначены для перекачивания чистой воды из скважин колодцев и других источников водоснабжения кроме того насосы могут быть использованы в станциях автоматического водоснабжения в качестве узла создающего давление воды 2

Параметры электрической сети 220 в 10 50 гц 1 2 максимальная высота всасывания до 8 м 3 диаметр всасывающего и напорного отверстий 1 дюйм 4 диапазон рабочих температур воды от 1 с до 35 с 2

Руководство по эксплуатации 1 2

Тара упаковочная 1 2

Температуре окружающей среды от 1 до 40 с и влажности воздуха не более 70 с 2

Техническая поддержка 495 734 91 97 7 техническая поддержка 495 734 91 97 2

Технические характеристики 2

Jet s jet l js 3

Внимание 1 насос должен использоваться только для подачи чистой воды с содержанием механических примесей не более 100 г м³ и линейным размером частиц не более 1 мм 2 насос никогда не должен работать без воды или без протоки воды 3 не допускается попадание воздуха во всасывающую и напорную магистраль 4 не допускается замерзание воды в насосе в зимний период необходимо полностью сливать воду из насоса и всей системы водоснабжения 5 исключается эксплуатация насоса в помещениях которые могут быть подвержены затоплению и в помещениях с повышенной влажностью воздуха невыполнение этих требований может привести к повреждениям насоса не подлежащим гарантийному ремонту 3

Гарантийные обязательства 3

Гарантийные обязательства не распространяются 3

Гарантия не предусматривает возмещения материального ущерба или травм возникших в результате неправильного монтажа и эксплуатации 3

Изготовитель несет гарантийные обязательства в течение 24 двадцати четырех месяцев от даты продажи насоса через розничную торговую сеть 3

К безусловным признакам перегрузки относятся деформация или следы оплавления деталей и узлов изделия потемнение и обугливание обмотки статора электродвигателя появление цветов побежалости на деталях и узлах насоса сильное внутреннее загрязнение 3

На механические повреждения вызванные внешним ударным воздействием 3

На неисправности возникшие в результате несоблюдения потребителем требований 3

На неисправности возникшие в результате перегрузки насоса 3

Напорно расходные характеристики насосов приведены в следующей таблице 3

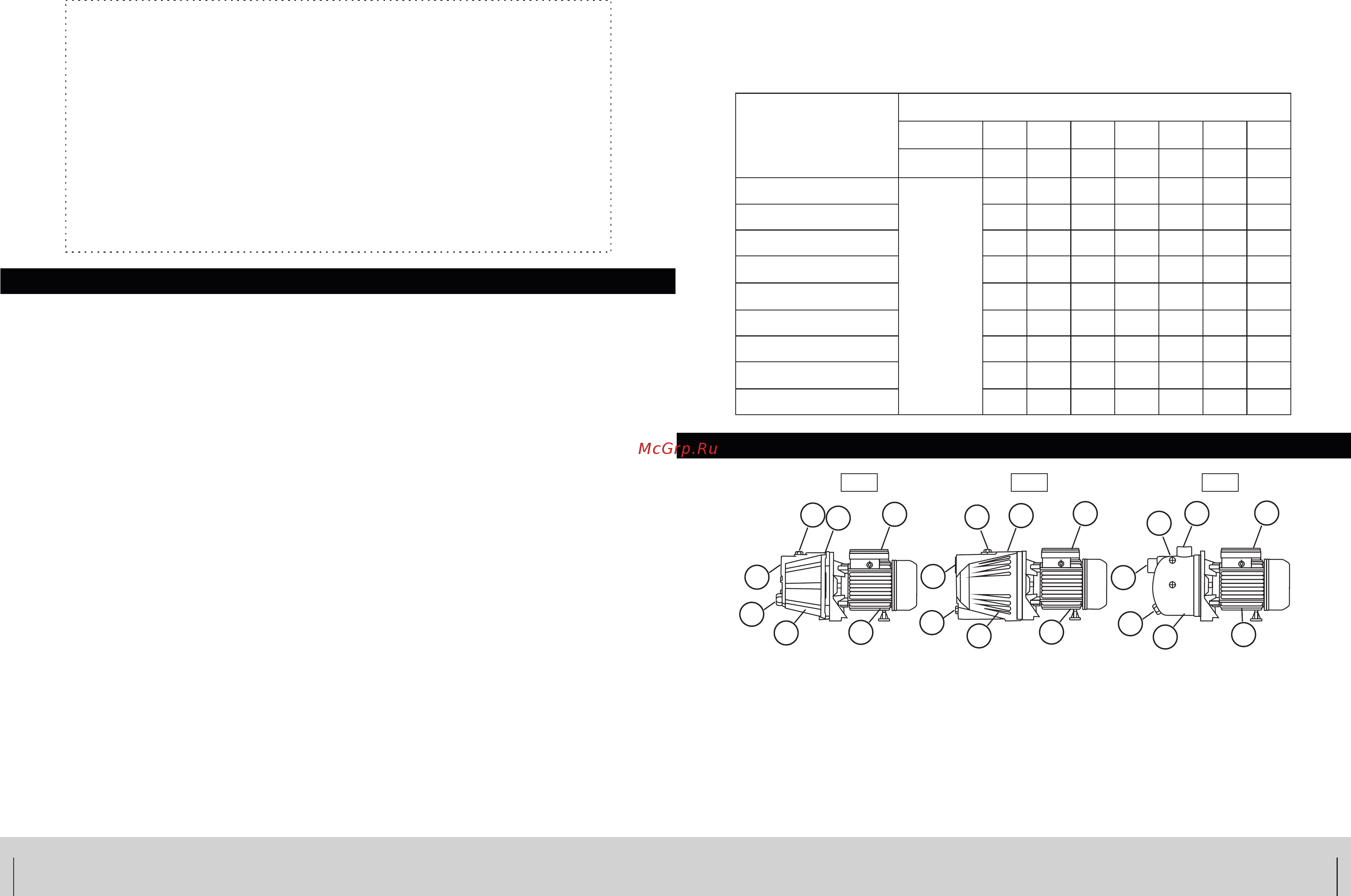

Насос состоит из следующих основных узлов центробежного самовсасывающего насоса 1 асинхронного электродвигателя 2 и пускового устройства 3 насос имеет заливное 4 и сливное 5 отверстия входное 6 и выходное 7 отверстия 3

Настоящего руководства по монтажу и эксплуатации неправильного электрического гидравлического и механического монтажа и подключения а также запуска насосного оборудования без протока воды сухой ход 3

Небрежным обращением либо воздействием отрицательных температур окружающей среды на насос подвергшийся самостоятельной разборке ремонту или модификации 3

При работе насос с помощью вращающегося рабочего колеса и внутреннего эжектора всасывает воду из источника и нагнетает ее под давлением в напорную магистраль 3

Приведенные данные по максимальному напору и максимальной производительности справедливы при напряжении электросети 220 в нулевой высоте всасывания и минимальных сопротивлениях потоку воды во всасывающей магистрали 3

Срок службы изделия составляет 5 пять лет с момента начала эксплуатации в течение гарантийного срока изготовитель бесплатно устраняет дефекты возникшие по вине производителя или производит обмен изделия при условии соблюдения потребителем правил эксплуатации 3

Устройство насоса 3

В процессе работы насос не требует технического обслуживания необходимо сливать воду из корпуса насоса и труб если насос долгое время не эксплуатируется не допускается замерзание воды в насосе в зимний период необходимо полностью сливать воду из насоса и всей системы водоснабжения при запуске в эксплуатацию необходимо вновь залить воду см раздел монтаж насоса и ввод в эксплуатацию 4

Возможные неисправности и методы их устранения 4

Все соединения трубопроводов всасывающей и напорной магистралей должны быть выполнены герметично 4

Диаметр шланга или трубы всасывающей магистрали должен точно соответствовать диаметру входного отверстия насоса 1 дюйм 4

Запрещается эксплуатация насоса без заземления 2 запрещается перекачивать насосом воспламеняющиеся и взрывоопасные жидкости 3 при перекачивании воды из открытого водоема необходимо включить насос через устройство защитного отключения с током срабатывания не более 30 ма 4 электромонтажные работы при подключении насоса к питающей электросети должны быть выполнены электриком в строгом соответствии с правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей птэ и птб 5 разборка и ремонт насоса должны осуществляться только специалистами сервисной службы 4

Исключайте соединения сужающие или расширяющие проходное сечение шланга или трубы категорически запрещается установка фильтрующих элементов на всасывающей магистрали 4

Магистраль водой через заливное отверстие 4 для этого следует вывернуть пробку и заливать воду до тех пор пока из заливного отверстия не начнет вытекать вода без пузырьков воздуха после чего завернуть пробку заливного отверстия 4

Меры безопасности 4

Монтаж всасывающей магистрали длиной более 20 метров по горизонтали не желателен так как это приведет к уменьшению высоты всасывания при монтаже всасывающей магистрали необходимо обеспечить непрерывный угол наклона от насоса к источнику водозабора не менее одного градуса к горизонту обратные углы на всасывающей магистрали не допускаются подключение насоса к электрической сети должно выполняться трехжильным влагостойким кабелем в двойной изоляции сечением для меди 1 5 мм² 4

Монтаж насоса и ввод в эксплуатацию 4

Низкое напряжение в электросети 2 износ рабочего колеса 3 попадание воздуха во всасывающую магистраль 4

Обязательным условием работы насоса является наличие обратного клапана 1 на входе всасывающей магистрали в комплект не входит 4

Открыв все водозаборные краны для удаления воздуха из напорной магистрали включите насос в электросеть насос начнет подавать воду 4

Перед подключением обязательно проверьте соответствие электрических и напорных данных изделия параметрам вашей электрической и водонапорной сети желательно чтобы монтаж и ввод насоса в эксплуатацию осуществлялись специализированной монтажной организацией насос следует закрепить на жестком основании для уменьшения шума и вибрации при работе насоса его крепление к основанию следует выполнять через резиновые шайбы и прокладки 4

При первоначальном пуске необходимо предварительно залить насос и всасывающую 4

Присоедините всасывающую трубу с обратным клапаном на конце к входному отверстию насоса присоедините напорную трубу к выходному отверстию насоса всасывающая магистраль выполняется из несжимаемого шланга или трубы 4

Техническое обслуживание 4
