Unipump QB80 [4/9] Устройство насоса

Руководство по монтажу и эксплуатации МОДЕЛЬ QB

Устройство насоса

Приведенные максимальные данные по напору и производительности справедливы

при напряжении электросети - 220 В, нулевой высоте всасывания и минимальных

сопротивлениях потоку воды во всасывающей магистрали.

Насос состоит из следующих

основных узлов: вихревого насоса

(1), асинхронного электродвигателя

(2) и пускового устройства (3).

Насос имеет заливное отверстие (4),

входное (5) и выходное (6) отверстия.

При работе насос с помощью

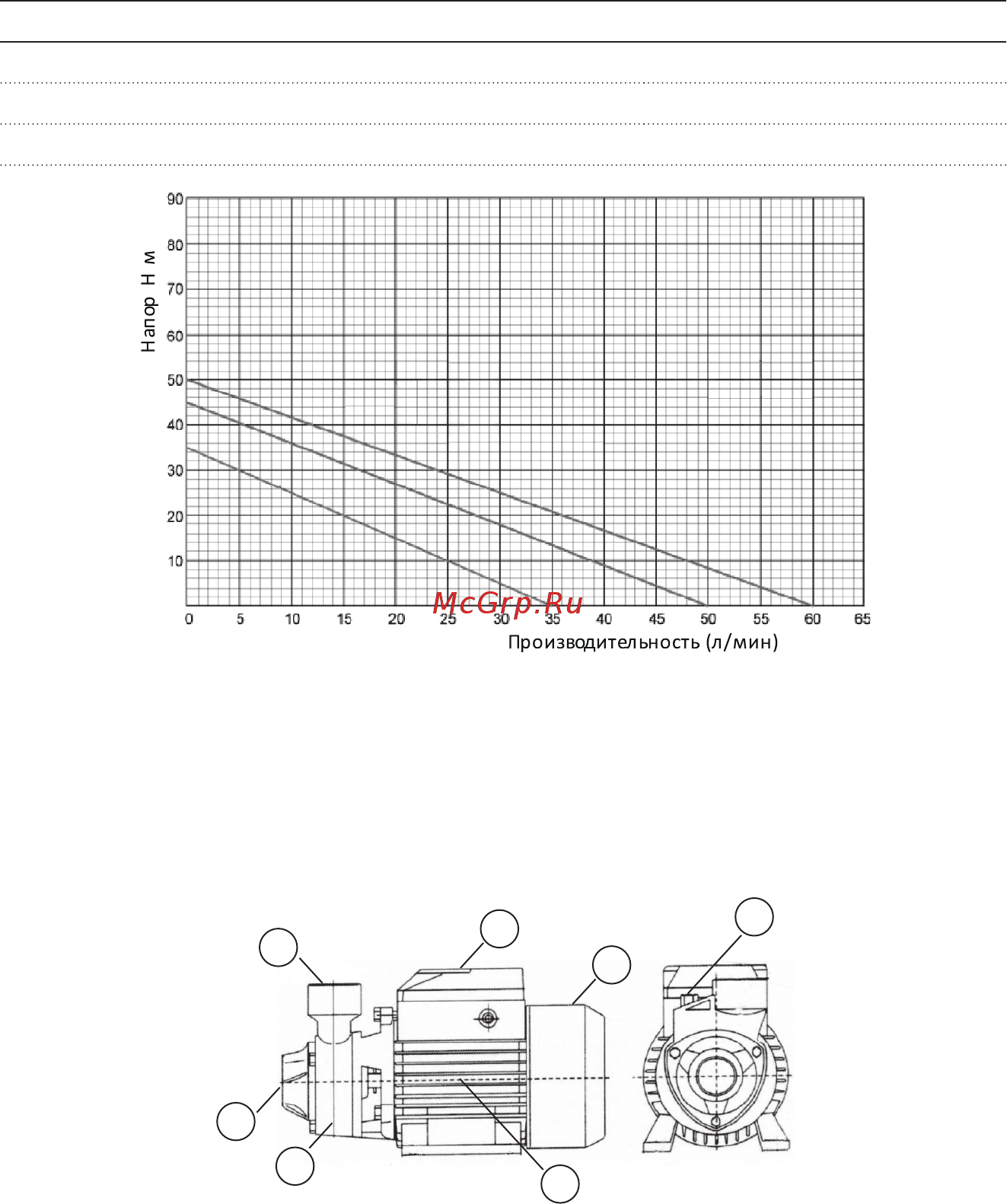

Напорно-расходные характеристики

Модель насоса QB 60 QB 70 QB 80

Мощность электродвигателя, Вт 370 550 750

Производительность макс, л/мин 30 40 45

Напор макс, м 33 45 50

вращающегося рабочего колеса

всасывает воду из источника и

нагнетает ее под давлением в

напорную магистраль.

На корпусе насоса расположена

идентификационная табличка, на

которой указаны следующие данные:

(

)

QB 60

QB 70

QB 80
