УСТРОЙСТВО ПИЛЫ
ПОДГОТОВКА К РАБОТЕ
Перед снятием пильного диска, сборкой или наладкой, обя-
зательно отсоедините пилу от электрической питающей
сети.
Во избежание травм все действия с пильным диском

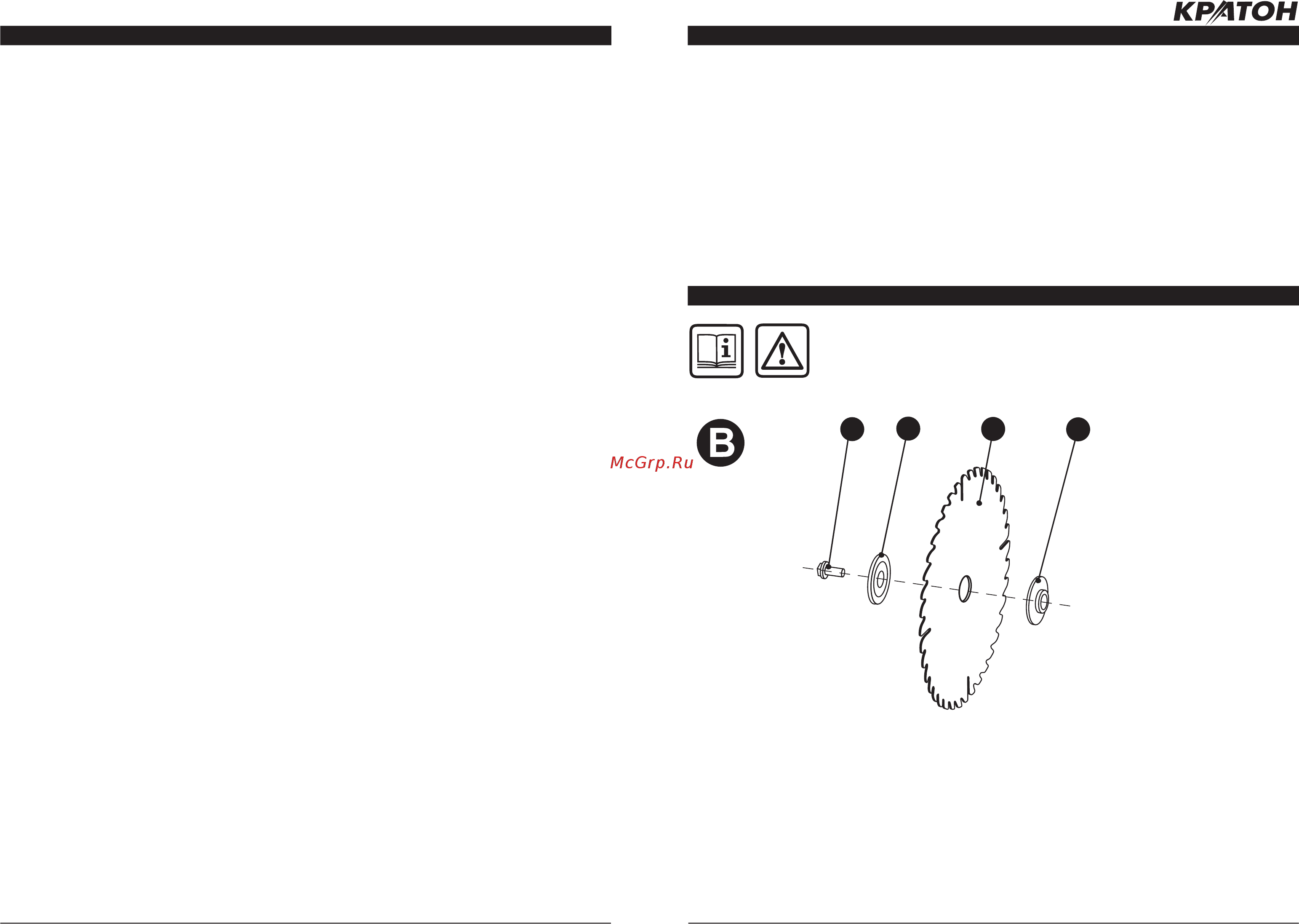

16. Пильный диск
2
9
. Болт
30. Фланец наружный
31. Фланец внутренний
30
16
31
29
Рисунок В
—
элементы к
репления
пильного диска.
Устройство и
п
ринцип работы
пилы
•
Общий вид
пилы показан на рисунке А
,
ее подробное устройство представлено
на схеме
сборки
(см. приложение Б)
.
На
повор
отном столе 26 смонтированы:
ка-
ретка 7 с направляющими осями 8
и
си-
ловом узлом 15, и другие узлы и детали.
•
Стол поворотный 26 с вышеперечислен-
ными узлами и деталями пилы закреплен
на основании 1 так, что имеет возмож-
ность поворота вокруг своей вертикаль-
ной оси на определенный угол.
•
Шарнирный узел, расположенный в
кронштейне 20 позволяет производить
регулировку положения силового узла 15
на необходимый угол наклона.
Настройку
пилы на необходимый угол наклона си-
лового узла 15 выполняют при помощи
ручки 4.
У
гол наклона силового узла 15
определяют по шкале 3 и указателю 19.
•
Направляющие оси 8 позволяют осу-
ществлять продольное горизонтальное
перемещение силового узла 15 относи-
тельно каретки 7, а, следовательно, и по-
воротного стола 26, что используется при
распиле широких заготовок. Для фикса-
ции направляющих осей 8 в каретке 7 при
горизонтальном перемещении силового
узла 15 предусмотрен винт 9.
•
Шарнирное соединение между сило-
вым узлом 15
и опорой
, расположенной в
передней части узла «направляющие оси
8 и каретка 7» позволяет производить ра-
бочий ход
—
опускание в ручном режи
ме
силового узла 15 с помощью рукоятки 12.
Возв
рат сило
вог
о узла 15 в ве
рхнее по-
ложение осуществляется автоматически
при помощи специального пружинного
механизм
а
.
•
На шпинделе силового узла 15 закре-
плен режущий инструмент пилы
—
пиль-
ный диск 16. Для возможности замены
пильного диска 16 предусмотрен специ-
альный фиксатор, который позволяет за-
блокировать шпиндель силового узла 15.
•
Кожух защитный
17 защищает
поль-
зователя от травм и от случайного со-
прикосновения
с пильным диском 1
6
.
Конструкция пилы автоматически обе-
спечивает
необходимый
безопасный угол
раскрытия защитного кожуха 17 при пиле-
нии
заготовки
.
•
Для базирования и закрепления заготов-
ки при поперечном пилении предусмотрен
упор 21 и струбцина (см. схему сборки). В
отверстия основания 1 можно установить
удлинители стола 28, используемые при
пилении длинных заготовок. Удлинители
стола 28 фиксируются в необходимом по-
ложении винтами 27.
•
Для отвода и отсоса древесной струж-
ки образующейся при пилении заготовки
пила оборудована кожухом-пылесборни-
ком 11 с присоединительным патрубком
10. К присоединительному патрубку 10,
при отсутствии
пылесборного меш
ка
можно присоединить
пылесос
. Кожух-пы-
лесборник 11 выполняет также функцию
стационарного защитного кожуха.
•
Для выполнения поперечного пиления
под углом
используется
возможность по-
ворота стола поворотного 26 вокруг его
вертикальной оси на заданный угол. По-
ворот стола поворотного 26 выполняется
при помощи ручки 23. Фиксация стола по-
воротного 26 в необходимом положении
осуществляется при помощи клавиши 22,
угол его поворота контролируется по шка-
ле 24 и указателю 25.
•
При помощи клавиши 14 выполняют рас-
стопорение кожуха защитного 17 кинема-
тически (при помощи привода) связанного
с силовым узлом 15. Для предотвраще-
ния травм при случайном пуске пилы, в
верхнем крайнем положении происходит
автоматическое стопорение защитного
кожуха 17 и силового узла 15.
•
Электропитание к станку подводится по-
средством сетевого электрокабеля с вил-
кой (см. схему сборки).
Включение пилы
в работу осуществляется выключателем
13.
Пила оснащена лазерным указателем
18, луч которого указывает линию пропи-
ла пи пилении, что улучшает условия ра-
УСТРОЙСТВО ПИЛЫ
боты.
Кнопка 6 предназначена для вклю-
чения (выключения) лазерного указателя
18. В батарейный отсек 5 производится
установка двух батарей, предназначен-
ных для электропитания лазерного указа-
теля 18.
•
Для возможности транспортирования и
перемещения пилы, предусмотрена воз-
можность фиксации силового узла 15 в
нижнем положении.
Винт 10-1 предназна-
чен для регулирования глубины пиления.
•
От электродвигателя крутящий момент
через
одноступенчатый редуктор
переда-
ется на шпиндель
с
пильным диском.
•
При рабочем ходе силового узла пилы
происходит
п
роцесс пиления деревянной
заготовки, который
осуществляется ре-
жущими зубьями
вращающегося пильно-
го диска
.
•
Р
абочий ход силового узла пилы, т.е.
подачу пильног
о диска к деревянной за-
готовке
осу
ществляется вручную усилием
работника.
Общие указания
•
Пила
предназначена для работы от
сети переменного однофазного тока
напряжением 220 В и частотой 50 Гц.
•
Если пила внесена в зимнее время в
отапливаемое помещение с улицы или из
холодного склада, необходимо не распа-
ковывать ее и не включать в течение 8 ча-
сов. Пила должна прогреться до темпе-
ратуры помещения. В противном случае
